et un octet haut mais seul l'octet bas est utilisé en
tant qu'indice.

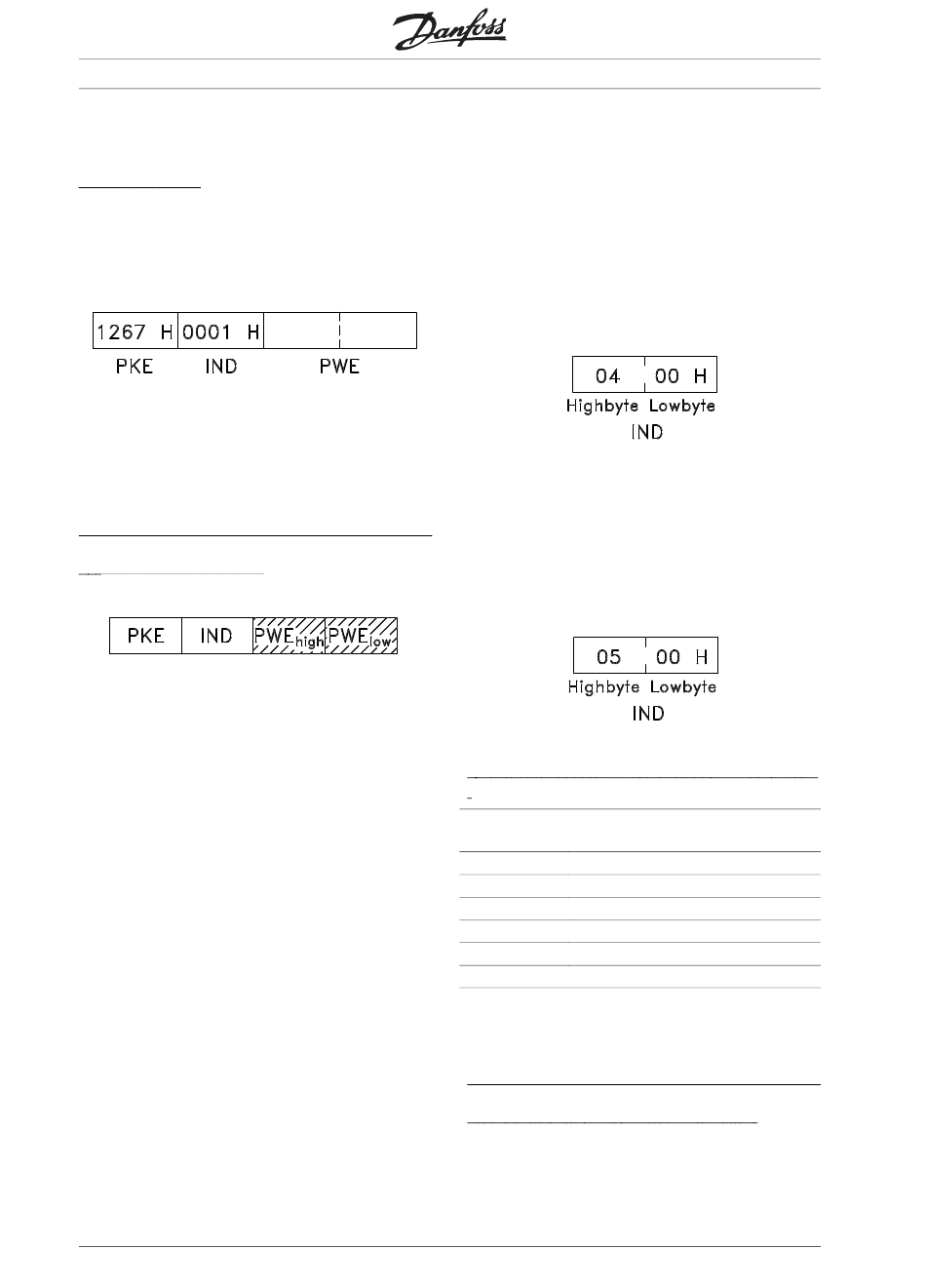

Exemple - Indice :
Le premier code de défaut (indice[1]) au paramètre
615 Code de défaut doit être lu.
PKE = 1267 Hex (lire paramètre 615 Code de dé-
faut).
IND = 0001 Hex - Indice n
Le variateur de vitesse répondra au bloc de valeurs
des paramètres (PWE) avec un code de défaut
d'une valeur située entre 1 et 99. Voir Résumé des
avertissements et alarmes pour identifier le code de
défaut.
Valeur du paramètre (PWE)
Le bloc valeur du paramètre se compose de 2 mots
(4 octets), et la valeur dépend de l'ordre donné (AK).
Si le maître fait une demande concernant une valeur
de paramètre, le bloc PWE ne contient aucune
valeur.
Si le maître souhaite modifier une valeur de
paramètre (écrire), la nouvelle valeur est écrite dans
le bloc PWE et envoyée à l'esclave.
Si l'esclave répond à une demande de paramètre
(ordre de lecture), la valeur actuelle du paramètre
est transmise au bloc PWE et renvoyée au maître.
Si un paramètre ne contient pas une valeur
numérique (chiffre) mais plusieurs choix de données,
par ex. paramètre 001 Langue où [0] correspond à
anglais et [3] à danois, le choix de données est ef-
fectué en écrivant la valeur dans le bloc PWE. Voir
Exemple - Choix d'une valeur de donnée.
La communication série ne permet de lire que les
paramètres de type de données 9 (séquence de
texte). Les données des paramètres 621 - 635 Don-
nées de la plaque d'identification sont des données
du type 9. Par exemple, au paramètre 621 Type
d'unité, il est possible de lire la taille des unités unit
et la plage de tension secteur.
Lorsqu'une séquence de texte est transmise (lue), la
longueur du télégramme est variable du fait que les
118

1.
®
VLT Série 5000
textes présentent des longueurs variables. La
longueur du télégramme est indiquée dans le 2ème
octet du télégramme appelé LGE.
Afin de pouvoir lire un texte via le bloc PWE, l'ordre
de paramètre (AK) doit être réglé sur 'F' Hex.
Le caractère d'indice est utilisé pour indiquer s'il
s'agit d'un ordre de lecture ou d'écriture.
Dans le cas d'un ordre de lecture, l'indice doit avoir
le format suivant :
Certains variateurs de vitesse comportent des
paramètres permettant d'écrire un texte. Afin de
pouvoir écrire un texte via le bloc PWE, l'ordre de
paramètre (AK) doit être réglé sur 'F' Hex.
Dans le cas d'un ordre d'écriture, l'indice doit avoir
le format suivant :
Types de données soutenus par variateur de vitesse
:
Types de Description
données
3 Integer 16
4 Nombre entier 32 bits
5 Sans signe 8 bits
6 Sans signe 16 bits
7 Sans signe 32 bits
9 Séquence de texte
Sans signe signifie que le télégramme ne comporte
pas de signe.
Exemple - Ecrire une valeur de paramètre :
Le paramètre 202 Fréquence de sortie, limite haute
f à faire passer à 100 Hz. La valeur devant être
MAX
mémorisée après une mise hors tension secteur, on
écrit en EEPROM.
