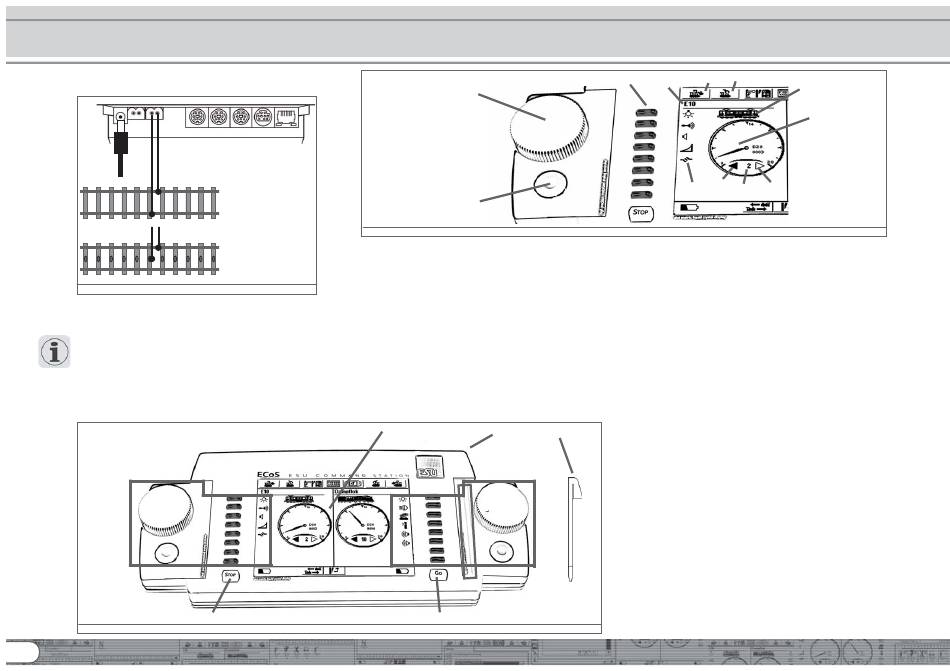

6.2. Câblage minimum pour un premier test
B
0
bloc
d'alimentation
B
0
figure 3
• Connecter l'alimentation au connecteur approprié de l'ECoS.
• Relier le connecteur à 2 broches „Main" à votre voie d'essai.
Avec le système DCC la polarité est sans importance. Avec un
réseau à 3 rails, la polarité doit être respectée sinon certaines
locomotives anciennes ou certains décodeurs d'accessoires
pourraient ne pas fonctionner comme prévu.
a)
6
2 rails
3 rails
6.3. Revue des organes de contrôle
Tous les organes de contrôle de l'ECoS sont situés en face
avant comme indiqué en figure 4, ci-dessous.
a) Poste de conduite gauche
b) Poste de conduite droite
c) Bouton „Stop": met hors tension la voie principale
d) Bouton „Go": met sous tension la voie principale.
e) Ecran avec afficheur LCD et dalle tactile
f)
g) Rangement pour le stylet
h) Rainure pour le stylet
e)
c)
figure 4
a)
b)
Stylet
f)
g)
b)
h)
d)
l)
k)
c)
e)
j)
i)
d)
h)
figure 5
6.3.1. Postes de conduite
Chaque poste de conduite comprend plusieurs éléments comme
indiqué en figure 5:
a) Bouton de commande de vitesse avec fonction de
changement de direction. En tournant ce bouton dans le
sens horaire on augmente la vitesse et dans le sens anti-
horaire on réduit la vitesse. La position du bouton correspond
à la vitesse. En tournant le bouton vers la gauche au delà de
la position „zéro" on obtient un déclic mécanique et audible
qui marque le changement de direction.
b) Un joystick à 4 directions et click au centre, sert à la
navigation dans les menus, pour la sélection des locomotives
et pour les sifflets „modulables" avec les locomotives
équipées des décodeurs adéquats.
c) Boutons de fonction: les 8 premières fonctions de chaque
locomotive peuvent être actionnées en pressant un de ces
boutons.
d) Icônes de fonction; selon le format de données et les
réglages, vous pouvez commander jusqu'à 20 fonctions en
touchant l'icône appropriée.
e) Nom de locomotive: affiche le nom de la locomotive (qui
peut être formé de lettres et de chiffres).
f) Icône de locomotive: affiche l'icône de votre choix (peut
être choisie librement).
g) Tachymètre: affiche la vitesse de la machine.
h) Indicateur de cran de vitesse: affiche le cran de vitesse de la
machine. La plage de valeur dépend du format de données.
i) Marche „Avant": si la flèche est pleine la machine est en
marche avant.
j) Marche „Arrière": si la flèche est pleine la machine est en
marche arrière.
k) Choix de locomotive: en pressant ce bouton à l'écran vous
ouvrez le menu de sélection des locomotives. Presser ce
bouton si vous voulez piloter une autre locomotive.
l) Menu des locomotives: en pressant ce bouton à l'écran,
vous pouvez créer, modifier ou effacer des locomotives ou
unités multiples ou affecter des trains en navette.
f)
g)
