Détails des connexions

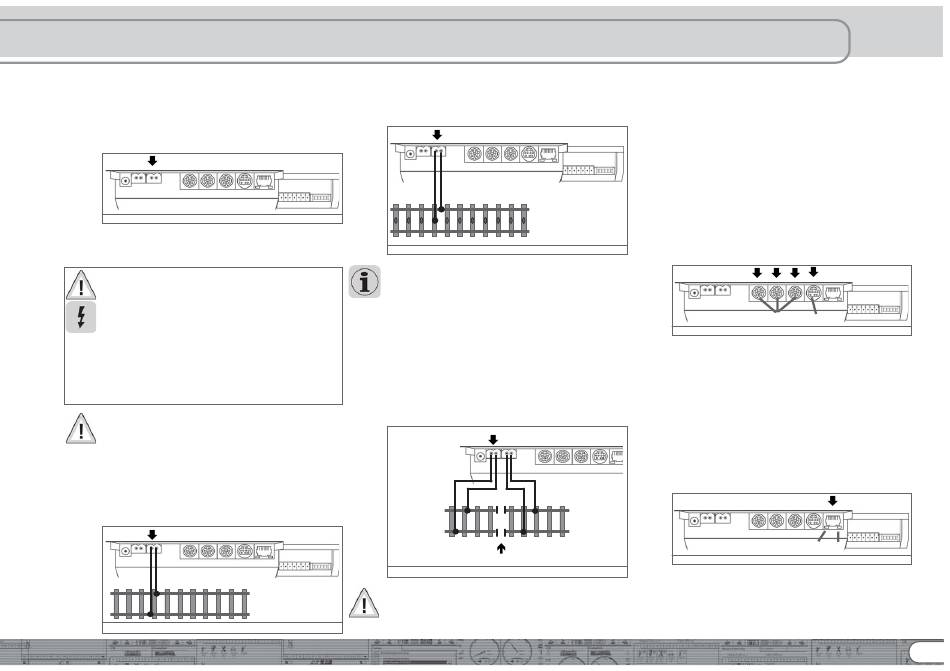

8.3. Connexion aux voies8.3. Gleisanschluss
Les voies sont connectées avec un bornier débrochable à 2
pôles. Veuillez vous assurer que vous utilisez des câbles de section
suffisante pour alimenter vos voies. Nous recommandons des
fils d'une section d'au moins 1.5mm² (ou mieux: 2.5mm²). Pour
les grands réseaux, ré-alimenter les voies tous les deux mètres.
B 0
figure 12
L'ECoS utilise un pont en H (full bridge) pour alimenter la voie.
En conséquence avec l' ECoS , il n'y a pas de „masse commune",
contrairement à l'ancien système Märklin®.
• Ne jamais connecter un autre système digital ou un
transformateur analogique au même circuit que l'ECoS.
Votre ECoS pourrait être endommagée ou détruite !
• Si vous devez découper votre réseau en plusieurs circuits,
assurez-vous que chaque zone est totalement isolée de
toutes les autres. En aucun cas il ne doit y avoir de circuit
commun.
• L'ECoS fournie jusqu'à 4A de courant de voie. Toujours
vérifier si vous avez réellement besoin d'une intensité si
importante. En cas de court-circuit il y a un risque
d'endommager vos locomotives et d'échauffement!
Réduisez le courant maximum au niveau utile. Voir le
paragraphe 19.1.3.
Retirer tous les condensateurs qui peuvent avoir été relié au
câble d'alimentation de votre réseau. Ils provoqueraient un
échauffement important de l'ECoS et réduiraient la puissance
disponible. La plupart des voies de connexions des coffrets de
départ en analogique (Roco, Märklin®) sont munis de
condensateurs.
8.3.1. Connexion d'une voie à deux rails (standard DC)
La connexion se fait comme indiqué. La polarité est sans
importance en DCC ou Selectrix®).
B
0
2 rails
figure 13
8.3.2. Connexion d'une voie à trois rails (Märklin®)
La connexion se fait comme indiqué. La polarité doit être
respectée, sinon certains décodeurs anciens risquent de ne pas
fonctionner (ex: k83).
B
0
rouge
marron
3 rails
figure 14
Si vos locomotives récentes au format Motorola fonctionnent,
mais que vos décodeurs pour accessoires k83 et que vos
anciennes locomotives Märklin® ne fonctionnent pas, il est
probable que la polarité aie été inversée.
Märklin® propose sous la référence 74040 un rail de connexion
pour la voie C-track. Pour la voie K utiliser le rail de connexion
No. 2290.
8.4. Connexion de la voie de programmation
L'ECoS a une sortie séparée à puissance réduite (courant max.
1A), qui utilise le même type de connecteur que la voie principale.
Relier à cette sortie une section de voie, totalement isolée par
rapport au reste du réseau, de préférence une courte voie
d'embranchement.
B
0
voie de
programmation
figure 15
Cette voie doit être isolée du réseau aux deux extrémités; dans
le cas d'un réseau à 3 rails Märklin isoler le conducteur central
et les deux rails ! Pendant la programmation les isolements ne
doivent pas être pontés ( boggies, voitures avec éclairage,
etc...).
Lorsque la voie de programmation n'est pas utilisée pour la
programmation, un relais à l'intérieur de l'ECoS, commute cette
voie sur la voie principale. La voie de programmation et la voie
principale sont alors synchronisées. Vous pouvez alors conduire
vos locomotives sur la voie de programmation et les programmer.
Ce n'est que lorsque vous entrez dans la procédure de
programmation qu'un signal différent est transmis sur la voie
de programmation.
Il doit toujours y avoir une seule locomotive ou un seul véhicule
avec décodeur sur la voie de programmation pour éviter la
programmation accidentelle d'un autre véhicule. Après avoir
terminé la procédure de programmation, retirer la locomotive
de la voie de programmation. Sinon une locomotive „garée"
risque d'être reprogrammée par inadvertance.
8.5. ECoSlink
Chaque centrale ECoS est équipée de trois connecteurs pour
des équipements externes. Ces connecteurs sont marqués
ECoSlink.
a) ECoSlink Connect
b) ECoSlink Extend
Si vous souhaitez connecter plus de trois équipements vous
devrez faire une extension du bus avec un module de distribution
de bus. Ce module sera relié au connecteur ECoSlink Extend
et permettra de connecter d'autres équipements. Les modules
de distribution de bus seront disponibles en 2007.
8.6. Interface pour ordinateur
Chaque ECoS est munie d'un connecteur réseau à 8 broches
RJ45. Cette connexion est au standard Ethernet et peut être
connectée par un long câble à votre réseau d'ordinateur. Il y a
deux LED intégrées au connecteur:
voie
principale
a) La LED LINK s'éclaire en rouge en continu si l'ECoS est
connectée à un réseau. Si cette LED est éteinte il n'y a pas
de connexion, ou la connexion est incorrecte.
b) La LED BUSY clignote en vert à chaque transfert de données
entre l'ECoS et le réseau d'ordinateur.
a)
b)
figure 16
a)
b)
figure 17
11
