Quadra-Fire QFI30-C Manuel Du Propriétaire page 38

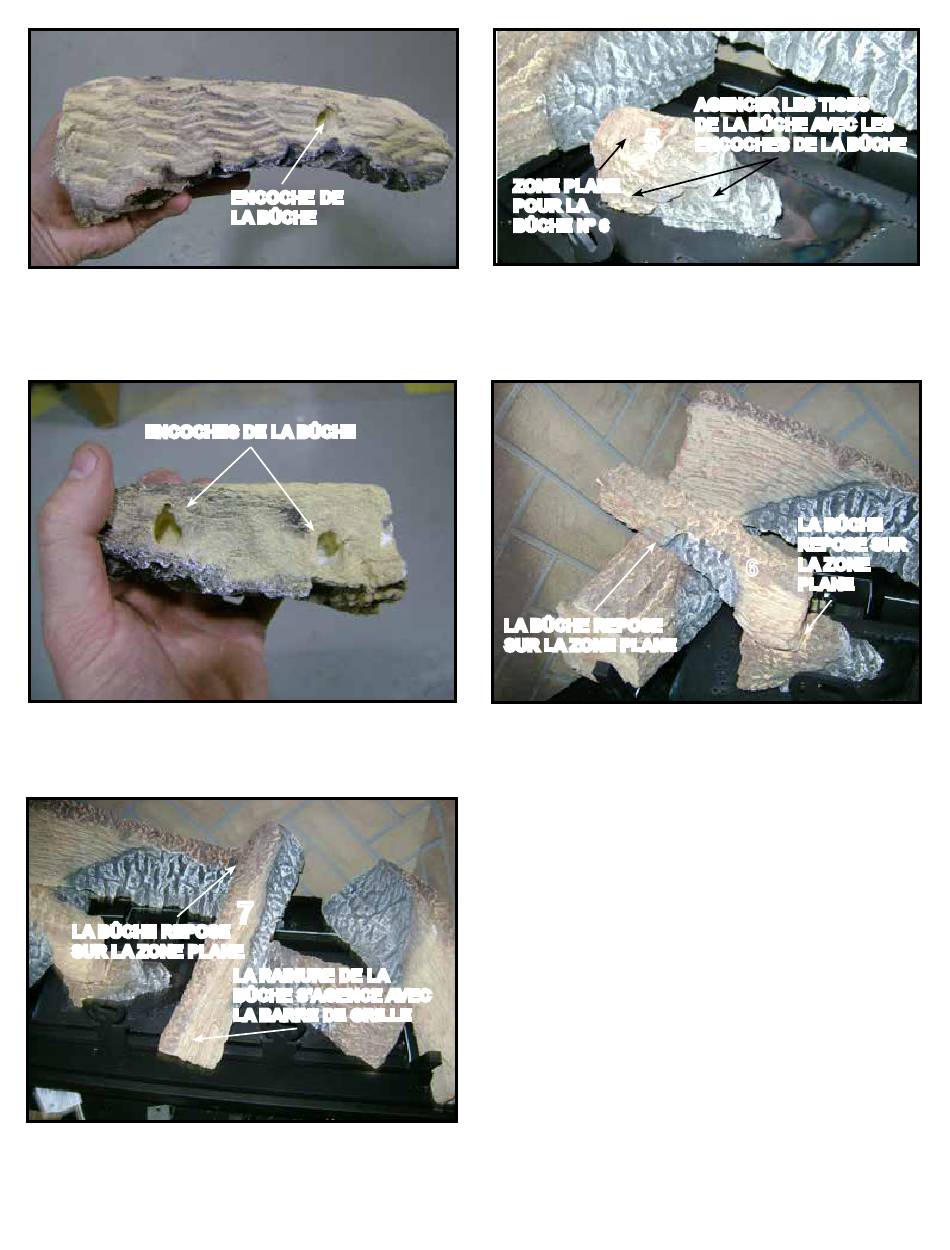

Figure 11. Bûche nº 4
Bûche nº 5 (SRV2225-710) : Placez la bûche nº 5 comme il est indiqué à la figure 12. Agencez les tiges situées au milieu et
à gauche de la bûche avec les deux encoches situées au bas de la bûche. Voir la figure 13 pour l'emplacement des encoches
de la bûche. L'extrémité plus petite devrait être tournée vers le côté droit de la boîte à feu.
ENCOCHES DE LA BÛCHE
Figure 13. Bûche nº 5
Bûche nº 6 (SRV2225-706) : Placez l'extrémité épaisse de la bûche sur la zone plane de la bûche nº 5, comme il est indiqué
à la figure 12 et à la figure 14. Placez l'extrémité plus étroite de la bûche sur la zone plane de la bûche nº 2. La zone plane
de la bûche nº 2 est indiquée à la Figure 7.
LA BÛCHE REPOSE
SUR LA ZONE PLANE
Figure 15. Placez la bûche nº 7
Bûche nº 7 SRV2225-704) : Notez l'emplacement de la rainure sur la face intérieure de la bûche. Placez l'extrémité opposée
de la bûche sur la zone plane de la bûche nº 3. Voir la figure 9. Aligner la rainure de la face intérieure de la bûche avec la
barre de grille comme il est indiqué à la Figure 15, au centre entre les chenets.
38
ENCOCHE DE
LA BÛCHE
7
LA RAINURE DE LA
BÛCHE S'AGENCE AVEC
LA BARRE DE GRILLE
Quadra-Fire • QFI30-C, QFI35-C • 2206-901RFR • 11/15
5
ZONE PLANE
POUR LA
BÛCHE Nº 6
Figure 12. Placer la bûche nº 5
LA BÛCHE REPOSE
SUR LA ZONE PLANE
Figure 14. Placez la bûche nº 6
AGENCER LES TIGES
DE LA BÛCHE AVEC LES
ENCOCHES DE LA BÛCHE
LA BÛCHE
REPOSE SUR
6
LA ZONE
PLANE
2225-935C
