ZONE PLANE DE LA BÛCHE Nº 2
ZONE PLANE DE LA BÛCHE Nº 5
LE COIN DE LA BÛCHE
S'ALIGNE AVEC LA
LANGUETTE DE LA BÛCHE
L'ENCOCHE S'AGENCE AVEC LA
DENT GAUCHE DE LA GRILLE

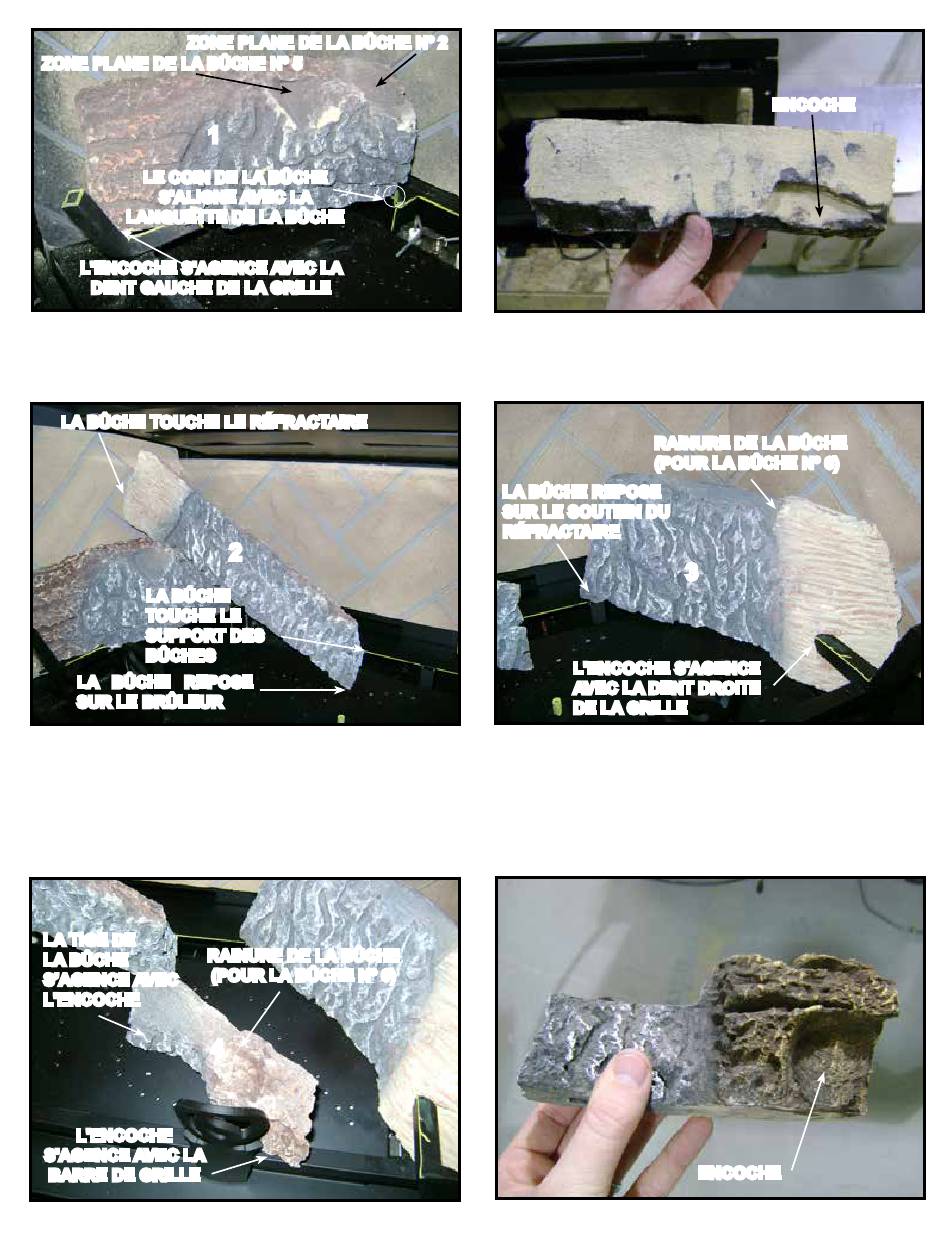

Figure 6. Positionnement de la bûche nº 1
Bûche nº 1 (SRV2227-703) : Agencez l'encoche située au bas de la bûche avec la dent gauche de la grille. Voir la figure
7. Pliez la languette située à gauche de l'ensemble de veilleuses et placez-la en position verticale. Faites pivoter l'extrémité
arrière de la bûche en sens horaire, jusqu'à ce qu'elle touche la languette de la bûche comme il est indiqué à la Figure 6.
LA BÛCHE TOUCHE LE RÉFRACTAIRE
LA BÛCHE
TOUCHE LE
SUPPORT DES
BÛCHES
LA BÛCHE REPOSE
SUR LE BRÛLEUR
Figure 8. Placer la bûche nº 2
Bûche nº 2 (SRV2227-702) : Placez l'extrémité gauche de la bûche sur la zone plane de la bûche nº 1. Voir figures 6 et
8. L'extrémité gauche de la bûche devrait toucher le panneau réfractaire gauche. L'extrémité droite repose sur le brûleur.
Tirez l'extrémité droite vers l'arrière, jusqu'à ce qu'elle touche le bord du support des bûches.
Bûche nº 3 (SRV2227-701) : Aligner l'encoche avec la dent de la grille droite comme il est indiqué à la Figure 9. L'arrière
de la bûche devrait reposer sur le support des bûches comme il est indiqué. Faites pivoter l'extrémité arrière de la bûche
en sens horaire, jusqu'à ce qu'elle touche le panneau réfractaire droit.
LA TIGE DE
LA BÛCHE
S'AGENCE AVEC
L'ENCOCHE
L'ENCOCHE
S'AGENCE AVEC LA
BARRE DE GRILLE
Figure 10. Bûche nº 4
34
1
2
RAINURE DE LA BÛCHE
(POUR LA BÛCHE Nº 6)
4
Quadra-Fire • QFI30-C, QFI35-C • 2206-901RFR • 11/15
Figure 7. Emplacement de l'encoche sur la bûche nº 1
RAINURE DE LA BÛCHE
(POUR LA BÛCHE Nº 6)
LA BÛCHE REPOSE
SUR LE SOUTIEN DU
RÉFRACTAIRE
L'ENCOCHE S'AGENCE
AVEC LA DENT DROITE
DE LA GRILLE
Figure 9. Bûche nº 3
Figure 11. Bûche nº 4
ENCOCHE
3
ENCOCHE
