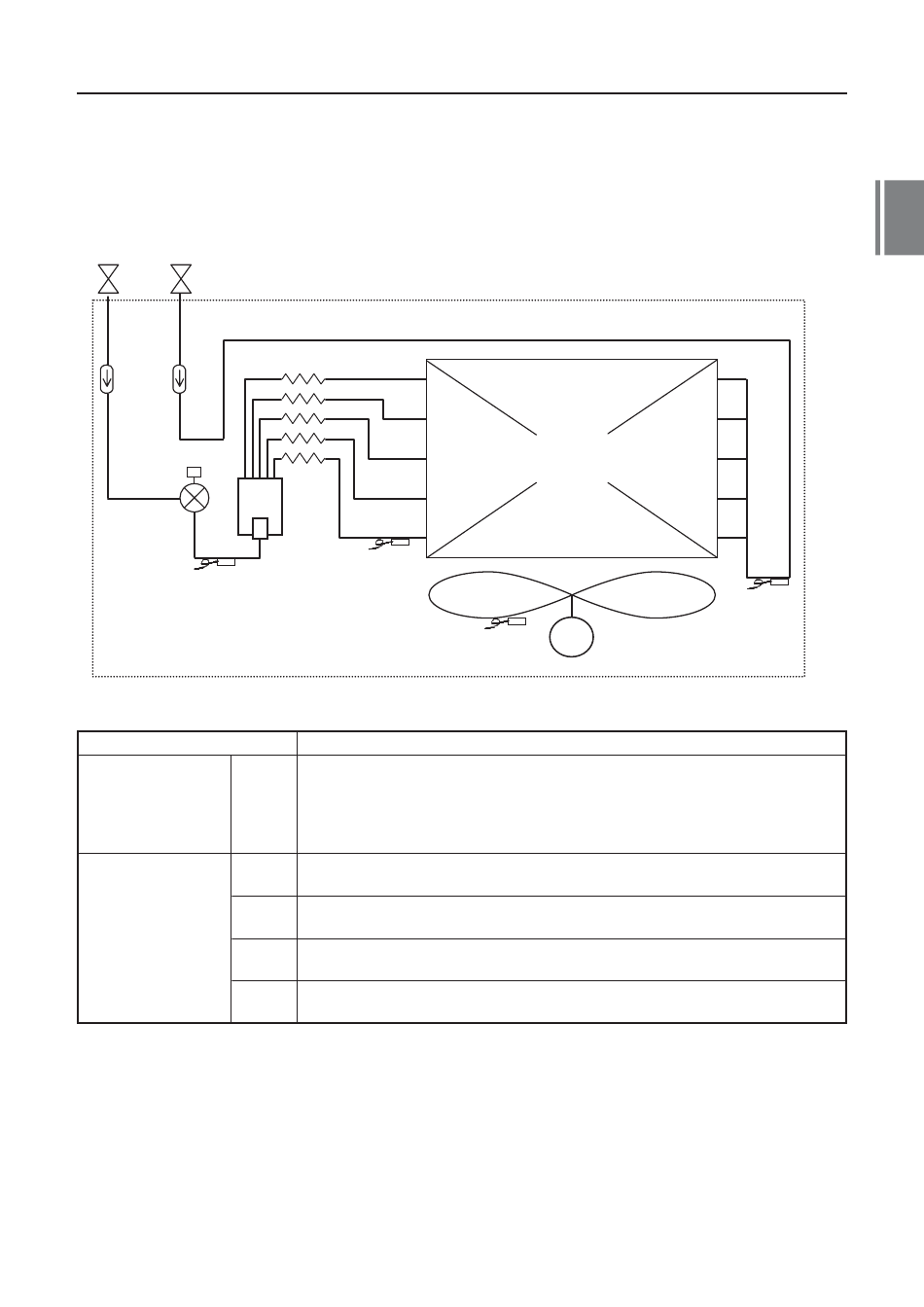

5. Diagramme de cycle de réfrigérant
Modèle : MMK-AP0072H, AP0092H, AP0122H
Côté gaz
Côté liquide
Crépine
PMV (Pulse
Motor Valve)
Sonde
(TC2)
Nom de la pièce
PMV PMV
(Pulse Motor Valve)
Sonde de temp. 1.TA
2.TC1
3.TC2
4.TCJ
Tube capillaire
Sonde
(TCJ)
(Connecteur CN082 (6P) : bleu)
1) Contrôle la surchauffe en mode Froid
2) Contrôle la surfusion en mode Chaud
3) Récupère l'huile frigorigène en mode Froid
4) Récupère l'huile frigorigène en mode Chaud
(Connecteur CN104 (2P) : jaune)
1) Mesure la température d'évaporation intérieure
(Connecteur CN100 (3P) : marron)
1) Contrôle la surchauffe de la PMV en mode Froid
(Connecteur CN101 (2P) : noir)
1) Contrôle la surfusion de la PMV en mode Chaud
(Connecteur CN102 (2P) : rouge)
1) Contrôle la surchauffe de la PMV en mode Froid
Echangeur
côté intérieur
Ventilateur
Sonde
Moteur de ventilateur
(TA)
Description fonctionnelle
Sonde
(TC1)
A-7
