Kabelanschluß der

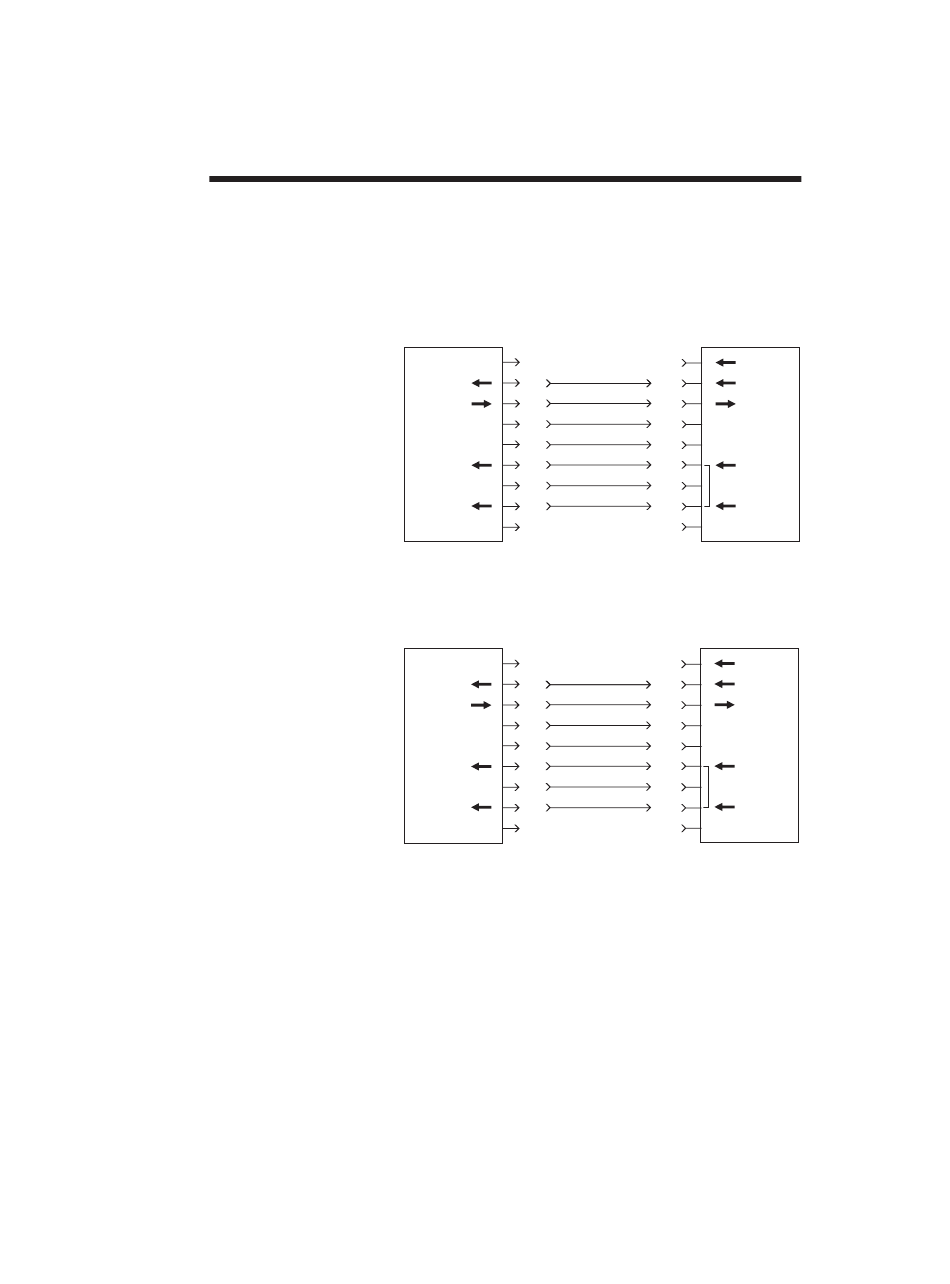

Die folgende Darstellung zeigt den
Serienschnittstelle
benötigten Schaltplan für die
Serienschnittstelle des Druckers.
Rechner
Rechner
DB-9
Stift #
1
N/C
2
RxD
3
TxD
4
DTR
5
GND
6
DSR
7
RTS
8
CTS
9
RI
DB-9-Buchse an DB-9-Stecker
DB-25
Stift #
8
N/C
3
RxD
2
TxD
20
DTR
7
GND
6
DSR
4
RTS
5
CTS
22
RI
DB-25-Buchse an DB-9-Stecker
*+5 volt bei 150 mA für externes Gerät (z. B. KDU oder Scanner)
