CONNAISSANCE DU PRODUIT ET PRÉPARATION À L'INSTALLATION
––– PHASE 2 –––

2.1 - DESCRIPTION DU PRODUIT ET APPLICATION

Ce kit est composé d'un moteur tubulaire et de divers composants, tous
destinés exclusivement l'automatisation de volets roulants munis d'un
tube d'enroulement en tôle métallique de section octogonale. Toute
autre utilisation est interdite !
Le moteur tubulaire est formé principalement d'une partie « moteur »,
d'une logique électronique qui alimente le moteur et contrôle l'exécu-
tion des manoeuvres, et d'un interrupteur de commande à deux touches,
pour commander l'automatisme..
Le moteur tubulaire, grâce aux adaptateurs prévus à cet effet, s'installe
en le montant à l'intérieur du tube d'enroulement et le tout se fixe à l'inté-
rieur du caisson (qui se trouve au-dessus du volet roulant).
Le moteur dispose d'une logique de commande avec fin de course élec-
tronique qui arrête le mouvement du volet roulant quand le moteur rejoint
les suivantes positions programmées (fig. 19) : celle avec le volet roulant
complètement levée (dans le manuel elle est appelée "position 1"), et
celle avec le volet roulant complètement abaissée (dans le manuel elle est
appelée "position 0").
Puis, avec une simple procédure de programmation, on mémorise dans
la logique de commande les « points de fin de course, c'est-à-dire les po-
sitions dans lesquelles le volet roulant termine les mouvements de mon-
tée (ouverture maximum) et de descente (fermeture maximum).
Après la programmation de ces positions de fin de course, l'envoi d'une
commande avec l'émetteur activera le mouvement du volet roulant qui
se terminera de manière automatique quand le « point de fin de course »
mémorisé aura été atteint.
Le moteur est projeté pour l'emploi résidentiel et donc pour une utilisation
« discontinue ». Par conséquent, en cas de surchauffe – par exemple à
cause d'un actionnement continu, – une protection thermique de sécu-
2
b
b
f
f
i
i
b
g
g
f
d
d
i
rité intervient automatiquement en coupant l'alimentation électrique et en
la rétablissant dès que la température revient à des valeurs normales.
Dans tous les cas, un temps de travail continu de 4 minutes maximum
est garanti.
2.2 - COMPOSANTS PRÉSENTS DANS LE KIT
Important ! – Avant de procéder à l'installation, il faut vérifier l'intégrité
des composants présents dans le kit et se familiariser avec leurs noms.

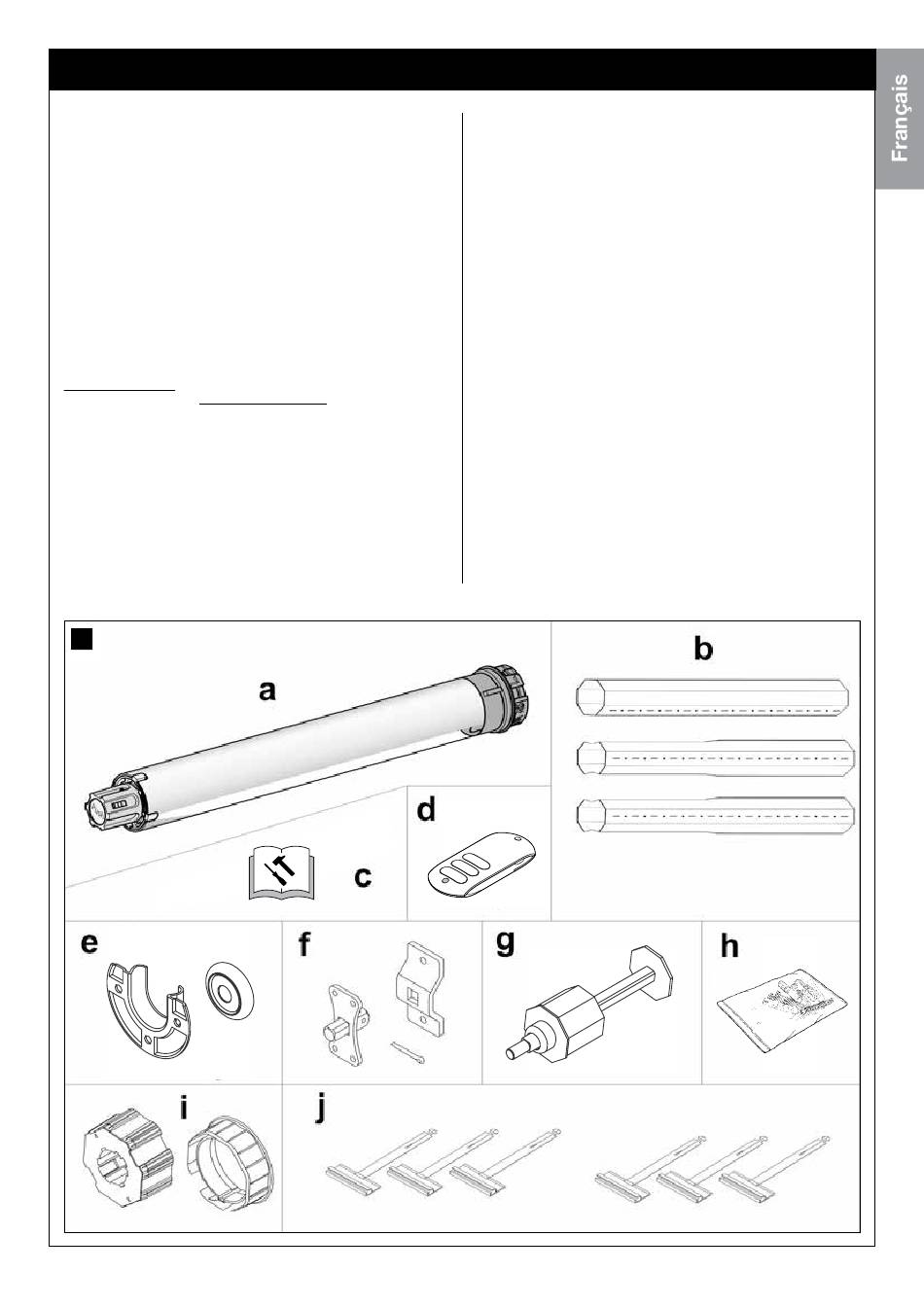

Ce kit comprend les composants suivants (fig. 2) :
[ a ] - Moteur tubulaire diamètre 45 mm.
[ b ] - Tube octogonal de 60 mm, 1 classique (b1) et 2 rallonges
télescopiques (b2, b3).
[ c ] - Manuel.
[ d ] - Emetteur 1 groupe (STX1) pour un volet ou un groupe de volet roulant.
[ e ] - Roulement et son support diamètre 42 mm.
[ f ] - Support tête moteur avec 4 vis spéciales pour fixation de la tête
moteur.
[ g ] - Calotte télescopique octogonale (60 mm).
[ h ] - Petites pièces métalliques (vis, rondelles, etc.).
[ i ] - Jeu d'adaptation moteur pour tube octogonale de 60 mm.
[ j ] - Six attaches tablier pour volet roulant.
l e
l e
a
a
h
h
g
m
m
d
l e
b
f g
a
c
c
h
i d
m
Français – 2
