5

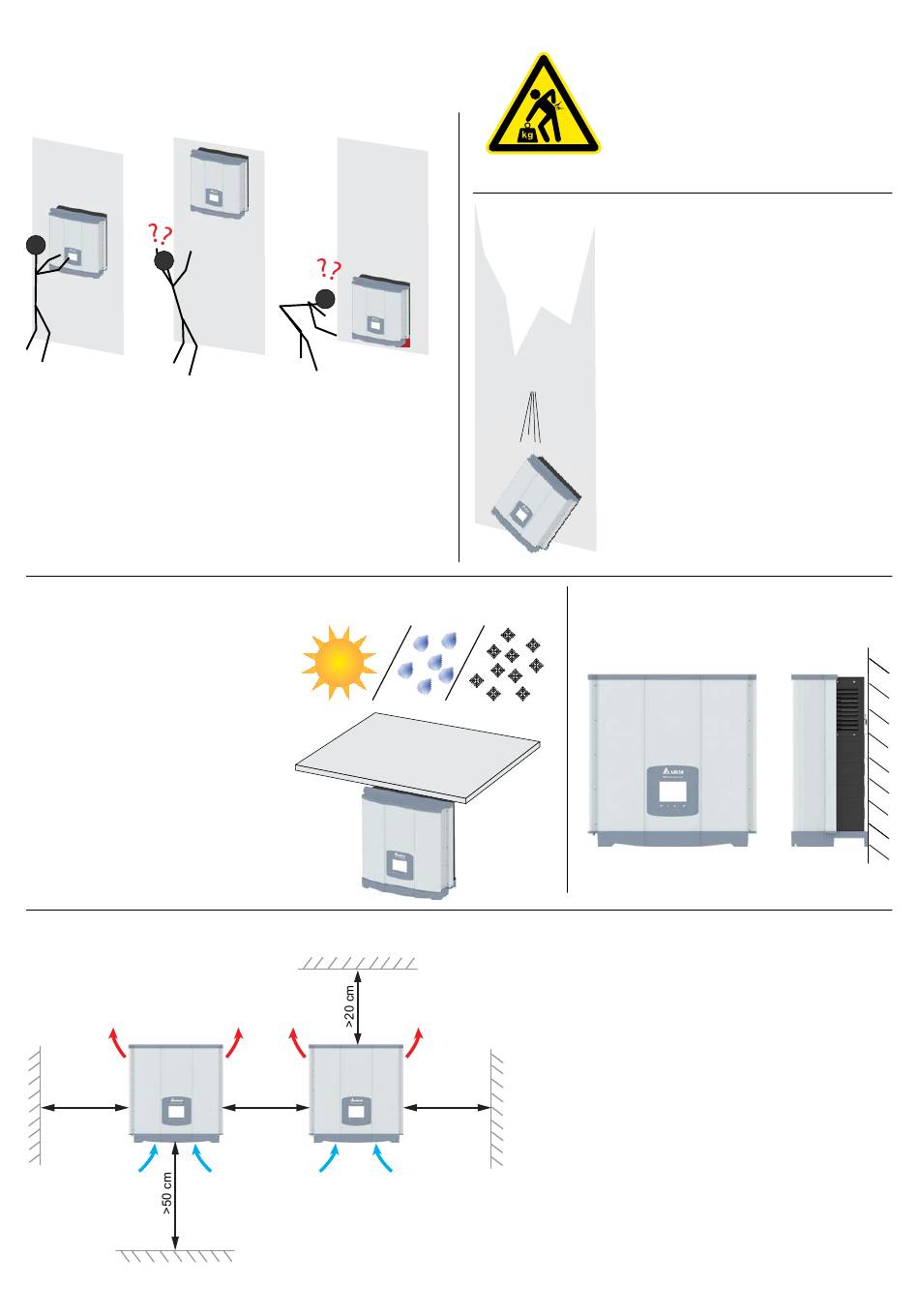

Planification de l'installation
Où monter l'onduleur
✔
► Monter l'onduleur photovoltaïque de manière à pouvoir
facilement voir les DEL et l'écran, et à pouvoir utiliser facile-
ment les boutons. S'assurer que l'angle de lecture et que la
hauteur d'installation sont suffisants.
Installations en extérieur
► L'onduleur présente un indice
de protection IP65 et peut être
installé aussi bien à l'intérieur
que dans des zones protégées
à l'extérieur (ce qui signifie à
l'extérieur, mais protégé par un
toit de la lumière directe du soleil,
de la pluie et de la neige).
Température ambiante et circulation de l'air
>30 cm
6
✘
✘
✘
>30 cm
43 kg
Orientation de montage
► Monter l'onduleur verticalement.
► Veiller à une circulation d'air suffisante. L'air chaud
doit pouvoir se dissiper à la hausse. Garder suffisam-
ment d'espace autour de chaque onduleur.
► Tenir compte de la plage de température de fon-
ctionnement sans dispositif de réduction de
l'injection et de la plage de température de foncti-
onnement totale. Lorsque la plage de température
de fonctionnement sans dispositif de réduction de
>30 cm
l'injection est dépassée, l'onduleur réduit la puis-
sance. Lorsque la plage de température de foncti-
onnement totale est dépassée, l'onduleur se décon-
necte. Il s'agit d'un comportement de fonctionnement
normal de l'onduleur et cela est nécessaire afin de
protéger l'électronique interne.
► Dans les régions comportant beaucoup d'arbres ou de
prairies, des pollens peuvent obstruer les entrées et
les sorties d'air et entraver la circulation de l'air.
Guide d'installation rapide pour onduleurs RPI M15A M20A V1 EU FR 5013242100 00 2016-05-21
► L'onduleur photovoltaïque est très
lourd. L'onduleur photovoltaïque doit
toujours être soulevé et porté par au
moins deux personnes.
► L'onduleur est très lourd. Le mur doit
pouvoir supporter le poids élevé de
l'onduleur.
► Toujours utiliser la plaque de montage
fournie avec l'onduleur.
► Utiliser un matériel de montage (chevil-
les, vis) adapté au mur ou au système
de montage ainsi qu'au poids élevé de
l'onduleur.
► Monter l'onduleur sur un mur anti-
vibratoire pour éviter les vibrations
gênantes.
► Risque de bruits gênants en cas
d'utilisation dans des volumes habitab-
les ou dans des bâtiments abritant des
animaux. Par conséquent, choisir soig-
neusement l'emplacement de montage.
► Installer l'onduleur sur un mur ignifugé.
