10. Connecteur RAID Serial ATA JMicron JMB363
(7-pin SATA_RAID [black] )
Ce connecteur est dédié à un câble Serial ATA. Il supporte un disque
dur Serial ATA que vous pouvez utiliser avec un disque Serial ATA
externe 3Go/s pour configurer un ensemble RAID ou RAID 1 via le
contrôleur RAID Serial ATA Jmicron
5 pour plus de détails sur les configurations RAID Serial ATA.

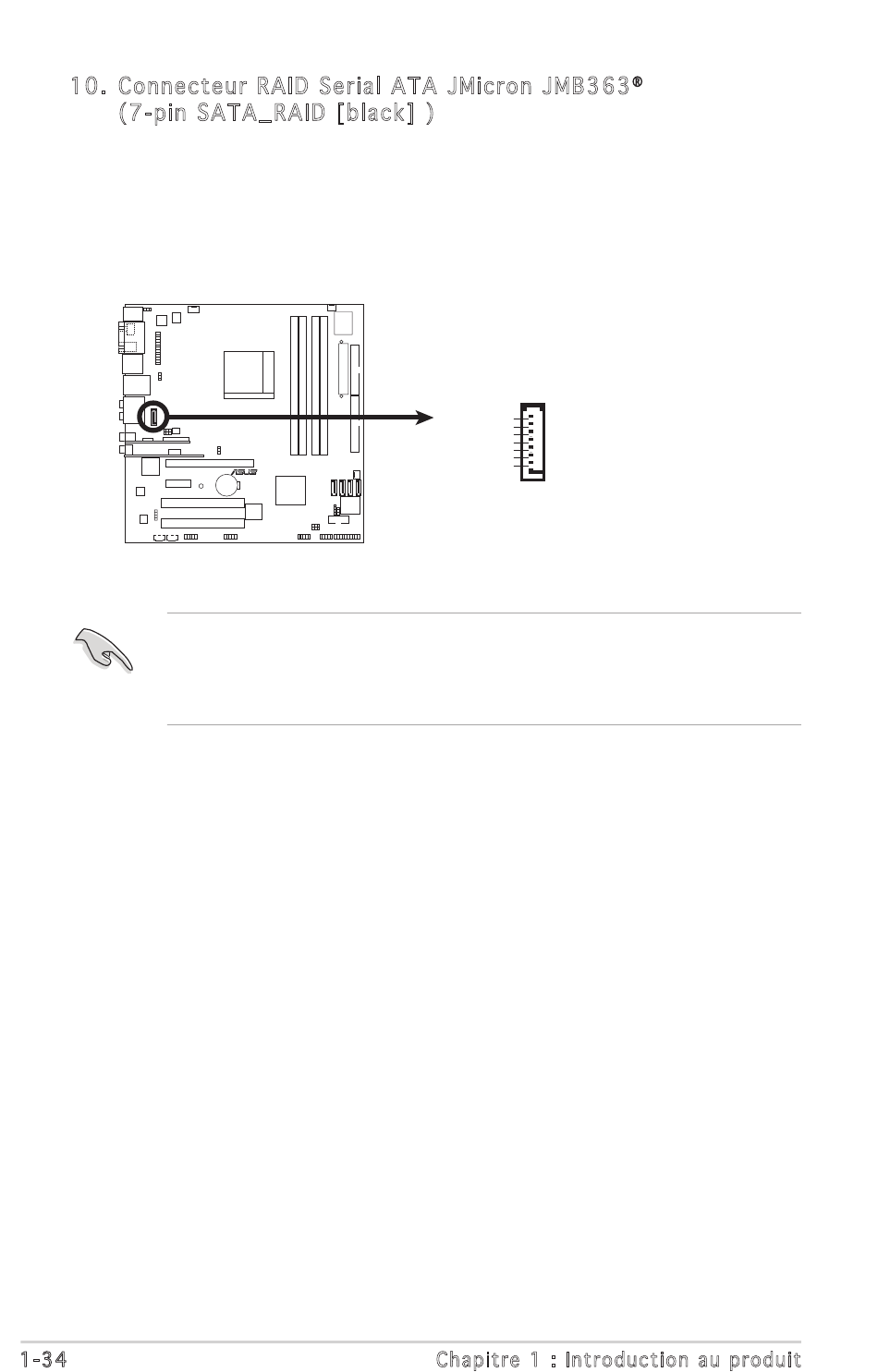

Connecteur RAID SATA de la M2N-VM DH
M2N-VM DH SATA RAID Connector
L'élément JMicron JMB363 controller mode du BIOS est réglé sur �IDE�
par défaut. Définissez l'élément sur [RAID] si vous souhaitez créer un
ensemble RAID. Voir section "2.4.5 Onboard Device Configuration" pour
plus de détails.
1-34
M2N-VM DH
R
JMB363 embarqué. Voir Chapitre
®
SATA_RAID1
GND
RSATA_TXP1
RSATA_TXN1
GND
RSATA_RXP1
RSATA_RXN1
GND
Chapitre 1 : Introduction au produit
®
