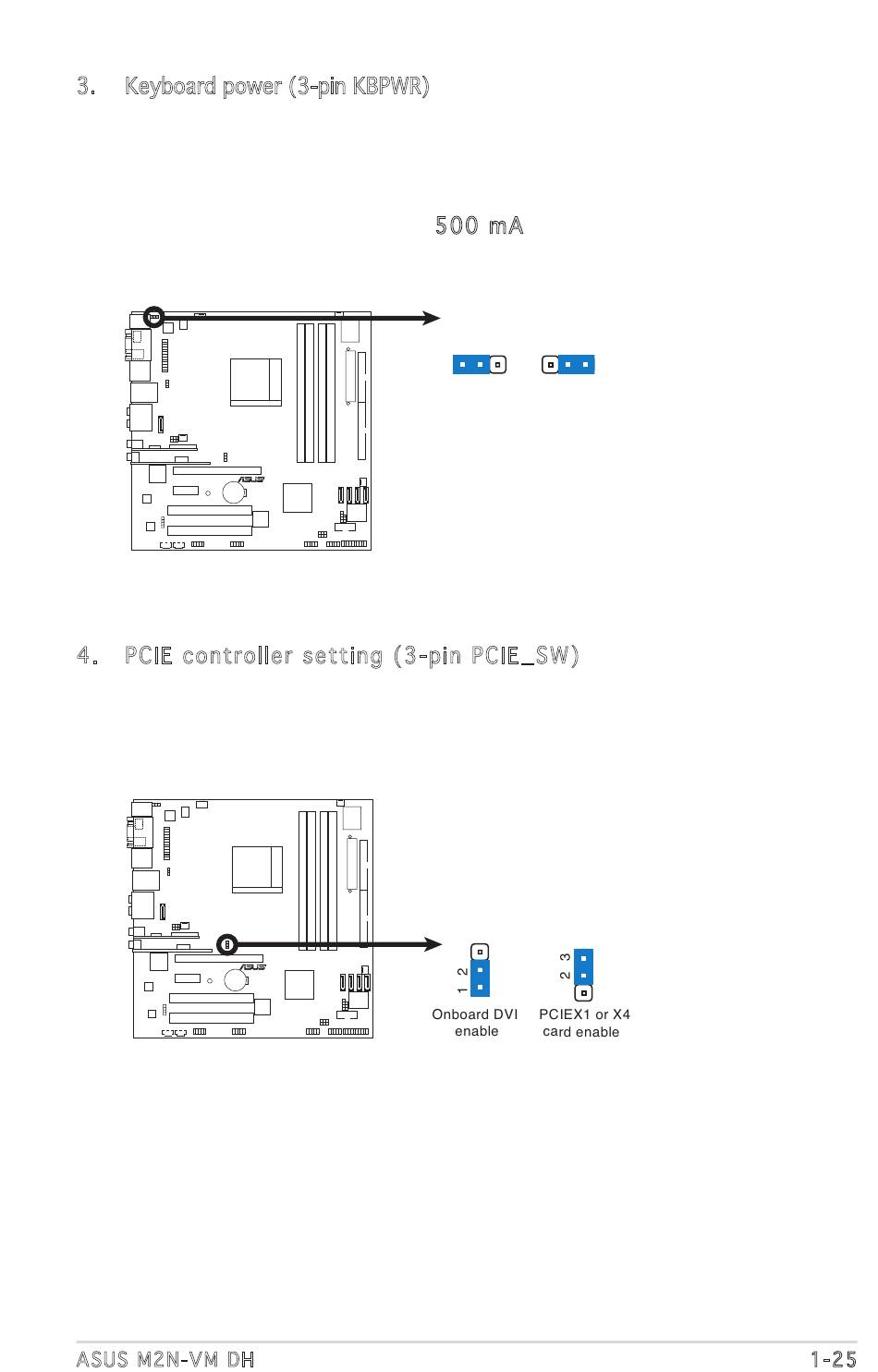

Keyboard power (3-pin KBPWR)
Ce jumper vous permet d'activer ou de désactiver la fonction de
réveil au clavier. Passez ce jumper sur les pins 2-3 (+5VSB) si vous
voulez réveiller l'ordinateur en pressant une touche du clavier (la barre
d'espace par défaut). Cette fonction nécessite une alimentation ATX
capable de délivrer au minimum 500 mA sur +5VSB, et le réglage du
BIOS correspondant.
M2N-VM DH
Paramètres d'alimentation du clavier de la M2N-VM DH
M2N-VM DH Keyboard Power Setting
4.
PCIE controller setting (3-pin PCIE_SW)
Ce jumper active le module DVI ou PCIE x 1/x4 pour le slot PCIEx16.
Passez ce jumper sur les broches 1-2 pour activer sur le slot PCIEx16
le DVI embarqué, ou sur les broches 2-3 pour les périphériques PCIE x
1/x4.
M2N-VM DH
Jumper PCIE-SW de la M2N-VM DH
M2N-VM DH PCIE_SW Setting
ASUS M2N-VM DH
R
R
KBPWR
1 2
2 3
+5V
+5VSB
(Default)
sur le slot PCIEx16
PCIE_SW
(Default)
