Asus M2N-VM HDMI Manuel

Asus M2N-VM HDMI Manuel

Masquer les pouces

Publicité

Liens rapides

Télécharger ce manuel
M2N-VM HDMI

Publicité

loading

Manuels Connexes pour Asus M2N-VM HDMI

Sommaire des Matières pour Asus M2N-VM HDMI

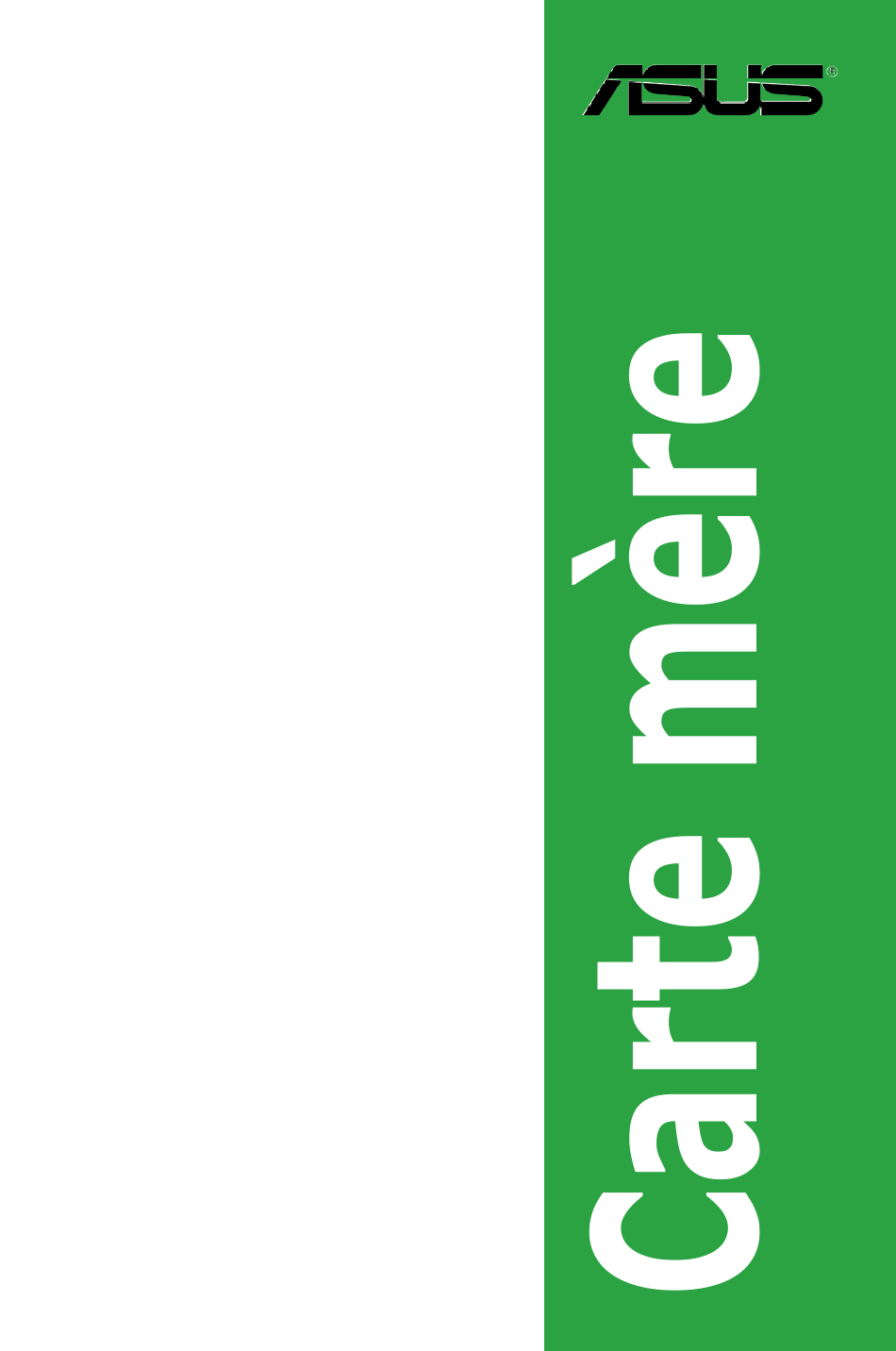

  • Page 1 M2N-VM HDMI...
  • Page 2 La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou altéré, à moins que cette réparation, modification ou altération ne soit autorisée par écrit par ASUS; ou (2) si le numéro de série du produit est dégradé...
  • Page 3 Table des matières Notes ......................vi Informations sur la sécurité ..............vii A propos de ce manuel ................viii M2N-VM HDMI : les caractéristiques en bref ..........x Chapitre 1: Introduction au produit Bienvenue ! .................. 1-2 Contenu de la boîte ..............1-2 Fonctions spéciales ..............
  • Page 4 Le BIOS Gérer et mettre à jour votre BIOS ..........2-2 2.1.1 Créer une disquette bootable .......... 2-3 2.1.2 Utilitaire ASUS EZ Flash 2 ..........2-4 2.1.3 Utilitaire AFUDOS ............2-5 2.1.4 Utilitaire ASUS CrashFree BIOS 2 ........2-7 2.1.5 Utilitaire ASUS Update ............
  • Page 5 2.6.3 Boot Settings Configuration .......... 2-37 2.6.4 Security ................. 2-38 Tools menu (menu Outils) ............2-40 ASUS EZ Flash 2 ................. 2-40 Exit menu (menu Sortie) ............2-41 Chapitre 3: Support logiciel Installer un système d’exploitation ..........3-2 Informations sur le CD de support ..........3-2 3.2.1...
  • Page 6 Notes Rapport de la Commission Fédérale des Communications Ce dispositif est conforme à l’alinéa 15 des règles établies par la FCC. L'opération est sujette aux 2 conditions suivantes: • Ce dispositif ne peut causer d'interférence nuisible, et • Ce dispositif se doit d'accepter toute interférence reçue, incluant toute interférence pouvant causer des résultats indesirés.
  • Page 7 Informations sur la sécurité Sécurité électrique • Pour éviter tout risque de choc électrique, débranchez le câble d’alimentation de la prise de courant avant de toucher au système. • Lorsque vous ajoutez ou enlevez des composants, vérifiez que les câbles d’alimentation sont débranchés avant de relier les câbles de signal.
  • Page 8 Où trouver plus d’informations Reportez-vous aux sources suivantes pour plus d’informations sur les produits. Site web ASUS Le site web ASUS offre des informations à jour sur le matériel ASUS et sur les logiciels afférents. Reportez-vous aux informations de contact ASUS. Documentation optionnelle Le contenu livré...
  • Page 9 Conventions utilisées dans ce guide Pour être certains que vous effectuiez certaines tâches correctement, veuillez prendre notes des symboles suivants. DANGER/AVERTISSEMENT: Ces informations vous permettront d’éviter de vous blesser lors de la réalisation d’une tâche. ATTENTION: Ces informations vous permettront d’éviter d’endommager les composants lors de la réalisation d’une tâche.
  • Page 10 M2N-VM HDMI : les caractéristiques en bref Socket AM2 pour processeurs AMD Athlon™ 64 FX / Athlon™ 64 X2 / Athlon™ 64 / Sempron / AM2 + Supporte l’architecture AMD 64 permettant d’utiliser simultanément des applications 32-bits et 64-bits Supporte la technologie AMD Cool ‘n’ Quiet™...
  • Page 11 M2N-VM HDMI : les caractéristiques en bref BIOS 8 Mo de ROM Flash, BIOS AMI, PnP, DMI2.0, WfM2.0, SM BIOS 2.5 Fonctions spéciales ASUS Q-Fan ASUS ASUS CrashFree BIOS 2 ASUS EZ Flash 2 ASUS MyLogo 2™ Connecteurs arrières 1 x port LAN (RJ-45)
  • Page 13 Ce chapitre décrit les fonctions de la carte mère et les technologies qu’elle incorpore. Introduction au produit...
  • Page 14 Bienvenue ! Merci pour votre achat d’une carte mère ASUS M2N-VM HDMI ! ® La carte mère offre les technologies les plus récentes associées à des fonctionnalités nouvelles qui en font un nouveau digne représentant de la qualité des cartes mères ASUS ! Avant de commencer à...
  • Page 15 Mémoire DDR2 1066 bi-canal La mémoire DDR2 DDR2 1066 permet de satisfaire les importants besoins en bande passante des applications 3D, graphiques et multimédia les plus récentes. Voir page 1-13 pour plus de détails. ASUS M2N-VM HDMI...
  • Page 16 Interface PCI Express™ La carte mère supporte complètement la technologie PCI Express, la dernière technologie d’E/S qui accroît la vitesse du bus PCI. Le PCI Express affiche une interconnexion série point-à-point entre les périphériques et permet des fréquences plus élevées et le transport des données par paquets. Cette interface à grande vitesse est compatible d’un point de vue logiciel avec les spécifications PCI existantes.
  • Page 17 à jour le BIOS sans avoir à charger le système d’exploitation. Grâce à ASUS EZ Flash 2, il n’est plus nécessaire d’utiliser un utilitaire sous DOS ou booter depuis une disquette pour mettre à...
  • Page 18 éteindre le système et de débrancher le câble d’alimentation avant de connecter ou de déconnecter le moindre composant sur la carte mère. L’illustration ci-dessous indique l’emplacement de cette LED. M2N-VM HDMI SB_PWR Standby Powered Power LED embarquée de la M2N-VM HDMI Chapitre 1: Introduction au produit...
  • Page 19 Vue générale de la carte mère 1.5.1 Layout de la carte mère ASUS M2N-VM HDMI...
  • Page 20 Placez six (6) vis dans les trous indiqués par des cercles pour fixer la carte mère au châssis. Ne vissez pas trop fort ! Vous risqueriez d’endommager la carte mère. Placez ce côté vers l’arrière du châssis M2N-VM HDMI Chapitre 1: Introduction au produit...
  • Page 21 Pour installer un CPU: Localisez le socket du CPU sur la carte mère. M2N-VM HDMI Socket AM2 du CPU de la M2N-VM HDMI Déverrouillez le socket en soulevant le levier dans la direction de la flèche dans un angle de 90º/100º.
  • Page 22 Connectez le câble du ventilateur du CPU au connecteur CPU_FAN de la carte mère. M2N-VM HDMI Connecteur CPU_FAN de la M2N-VM DVI N’oubliez pas de connecter le connecteur ventilateur du CPU ! Dans le cas échéant des erreurs dans la surveillance matérielle peuvent survenir.
  • Page 23 Système de verrouillage La boîte de votre processeur doit contenir les instructions d’installation du CPU, et de l’ensemble dissipateur-ventilateur. Si les instructions contenues dans cette section ne correspondent pas la documentation du CPU, suivez cette dernière. ASUS M2N-VM HDMI 1-11...
  • Page 24 Attachez un des crochets de rétention à la base du module de rétention. Alignez l’autre crochet de rétention (situé à côté du système de verrouillage) à la base du module de rétention. Un léger cliquetis vous informe que le crochet est bien en place. Assurez-vous que l’ensemble dissipateur/ventilateur s’assemble parfaitement à...
  • Page 25 240 broches contre 184 broches pour la DDR. De plus, les modules DDR2 s’encochent différemment pour éviter leur installation sur des sockets DDR. Le schéma suivant illustre l’emplacement des sockets: M2N-VM HDMI Sockets DIMM DDR2 de la M2N-VM HDMI M2N-VM HDMI 240-pin DDR2 DIMM Sockets Canal Sockets...
  • Page 26 Utilisez toujours des paires DIMM DDR2 identiques en mode bi-canal. Pour une compatibilité optimale, il est recommandé d’acheter des modules mémoire de même marque Visitez le site web ASUS (www.asus.com) pour la liste des fabricants de modules mémoire agréés. Si vous installez Windows XP/Vista 32-bits, la limitation de cette version ®...
  • Page 27 Apacer AU01GE667C5KBGC Apacer AM4B5708MIJS7E0627B • • 512MB ADATA M20EL5G3H3160B1C0Z N/A Elpida E5108AE-6E-E • • VDATA M2GVD5G3I4176I1C52 VDATA VD29608A8A-3EG20641 • • 512MB AL6E8E63J-6E1 A3R12E3JFF717B9A00 • • AL7E8E63B-6E1K A3R12E3GEF637BLC5N • • 512MB Nanya NT512T64U88A1BY-3C Nanya NT5TU64M8AE-3C • • ASUS M2N-VM HDMI 1-15...
  • Page 28 Supporte 4 modules insérés dans les slots jaunes et noirs comme deux paires en configuration bi-canal. Visitez le site web ASUS (www.asus.com) pour la dernière liste des fabricants agréés. 1-16 Chapitre 1: Introduction au produit...
  • Page 29 Encoche du DIMM DDR2 Soutenez le module avec vos doigts lorsque vous pressez sur les clips de rétention. Le module pourrait être endommagé s’il est éjecté avec trop de force. Enlevez le module DIMM du socket. ASUS M2N-VM HDMI 1-17...
  • Page 30 Slots d’extension Plus tard, vous pourrez avoir besoin d’installer des cartes d’extension. La section suivante décrit les slots et les cartes d’extension supportées. Assurez-vous de bien débrancher le câble d’alimentation avant d’ajouter ou de retirer des cartes d’extension. Ne pas le faire risquerait de vous blesser et d’endommager les composants de la carte mère.
  • Page 31 “Share IRQ” ou que les cartes ne nécessitent pas d’assignation d’IRQ. Auquel cas, des conflits risquent de survenir entre deux groupes PCI, rendant le système instable et la carte PCI inutilisable. ASUS M2N-VM HDMI 1-19...
  • Page 32 1.8.3 Slots PCI Les slots PCI supportent des cartes telles que les cartes réseau, SCSI, USB et toute autre carte conforme au standard PCI. L’illustration montre une carte réseau installée sur un slot PCI. 1.8.4 Slot PCI Express x1 Cette carte mère supporte des cartes réseau PCI Express x1, des cartes SCSI et toute autre carte conforme aux spécifications PCI Express.
  • Page 33 Vous n’avez pas besoin d’effacer la RTC lorsque le système plante à cause d’un mauvais overclocking. Dans ce dernier cas, utilisez la fonction C.P.R. (CPU Parameter Recall). Eteignez et redémarrez le système afin que le BIOS puisse automatiquement récupérer ses valeurs par défaut. ASUS M2N-VM HDMI 1-21...
  • Page 34 Les jumpers USBPW5-8 et USBPW910 sont réservés aux connecteurs USB internes auxquels vous pouvez connecter des ports USB additionnels. M2N-VM HDMI USB device wake-up de la M2N-VM HDMI M2N-VM HDMI USB Device Wake Up • La fonction USB device wake-up nécessite une alimentation capable de délivrer 500mA sur le +5VSB pour chaque port USB;...
  • Page 35 HDMI TXD1P HDMI TXD1P HDM/DVI_TX D1P 14 HDM/DVI_TX D1P 14 HDMI TXD1N HDMI TXD1N HDM/DVI_TX D1N 14 HDM/DVI_TX D1N 14 HDMI_SCL HDMI_SCL HDJ1 Setting de la M2N-VM HDMI HDJ1 Setting HDMI_SDA HDMI_SDA M2N-VM HDMI HDMI (Default) ASUS M2N-VM HDMI 1-23...
  • Page 36 1.10 Connecteurs 1.10.1 Connecteurs arrières Port souris PS/2 (vert). Ce port est dédié à une souris PS/2. Port VGA (Video Graphics Adapter). Ce port 15 broches est dédié à un moniteur VGA ou tout autre périphérique compatible VGA. Port LAN (RJ-45). Ce port permet une connexion Gigabit à un LAN (Local Area Network) via un hub réseau.
  • Page 37 DVD et de vos pilotes amélioreront la qualité de lecture de manière significative. 14. Port clavier PS/2 (mauve). Ce port accueille un clavier PS/2. ASUS M2N-VM HDMI 1-25...
  • Page 38 Par défaut, les broches nommées “Chassis Signal” et “Ground” sont couvertes d’un capuchon à jumper. N’enlevez ces capuchons que si vous voulez utiliser la fonction de détection des intrusions. M2N-VM HDMI Connecteur d’intrusion châssis de la M2N-VM HDMI 1-26 Chapitre 1: Introduction au produit...
  • Page 39 Utilisez le câble 80-conducteurs pour les périphériques Ultra DMA133/100/66 IDE. Si un périphérique quelconque est configuré sur “Cable-Select,” assurez-vous que tous les autres jumpers des périphériques possèdent la même configuration. M2N-VM HDMI IDE Connector M2N-VM HDMI Connecteur IDE de la M2N-VM HDMI ASUS M2N-VM HDMI 1-27...
  • Page 40 3Gb/s est rétro-compatible avec la spécification Serial ATA 1.5 Gb/s. Si vous installez des disques durs Serial ATA, vous pouvez créer une configuration RAID 0, RAID 1, RAID 5, RAID 10 et JBOD via le contrôleur RAID embarqué. M2N-VM HDMI Connecteurs SATA de la M2N-VM HDMI Installez Windows XP Service Pack 1 avant d’utiliser les connecteurs Serial ATA.
  • Page 41 Seul le ventilateur du CPU supporte la fonction Q-Fan. M2N-VM HDMI M2N-VM HDMI FAN Connectors Connecteurs de ventilation de la M2N-VM HDMI Connecteur audio numérique (4-1 pin SPDIF_OUT) Ce connecteur est réservé au module audio S/PDIF audio et offrant une sortie son avec une qualité...
  • Page 42 Connecteur audio du lecteur optique (4-pin CD) Ces connecteurs vous permettent de recevoir une entrée audio stéréo depuis un CD-ROM, une carte tuner TV ou MPEG. M2N-VM HDMI Connecteur audio interne de la M2N-VM HDMI 1-30 Chapitre 1: Introduction au produit...
  • Page 43 AC ‘97 audio. Connectez le câble du module d’E/S front panel audio à ce connecteur. M2N-VM HDMI Connecteur audio en façade de la M2N-VM HDMI • Utilisez un châssis doté d’un module d’E/S audio haute définition en façade si vous voulez utiliser les fonctions HD audio.
  • Page 44 Trouvez le bon sens et appuyez fermement jusqu’à ce que la prise soit bien en place. M2N-VM HDMI Connecteurs ATX de la M2N-VM HDMI • L’utilisation d’une alimentation ATX 12 V conforme à la spécification 2.0 et délivrant un minimum de 300 W est recommandé. Cette alimentation est dotée de prises 24 broches et 4 broches.
  • Page 45 Le connecteur LPT (Line Printing Terminal) supporte des périphériques tels que des imprimantes. La norme LPT est similaire à l’interface IEEE 1284 qui définit les communications parallèles pour les ordinateur compatibles. M2N-VM HDMI Connecteurs LPTde la M2N-VM HDMI ASUS M2N-VM HDMI 1-33...
  • Page 46 13. Connecteur système (20-8 pin PANEL) Ce connecteur supporte plusieurs fonctions intégrées au châssis. M2N-VM HDMI Connecteur système de la M2N-VM HDMI • LED d’alimentation système (2-pin PLED) Ce connecteur 2 broches est dédié à la LED d’alimentation système. La LED d’alimentation système s’allume lorsque vous démarrez le système et clignote...
  • Page 47 Ce chapitre vous explique comment changer les paramètres du système via les menus du Setup du BIOS. Une description des paramètres du BIOS vous est donnée. Le BIOS...
  • Page 48 Les utilitaires suivants vous permettent de gérer et mettre à jour le Basic Input/ Output System (BIOS). ASUS EZ Flash 2 (Mise à jour BIOS sous DOS via une disquette bootable, un disque flash USB, ou le CD de support de la carte mère.) ASUS AFUDOS (Mise à...
  • Page 49 Formater Lecteur de disquettes. d. Cochez l’option Créer une disquete de démarrage MS-DOS. e. Cliquez sur Démarrer. Copiez le fichier d’origine (ou le plus récent) du BIOS de la carte mère sur la disquette bootable. ASUS M2N-VM HDMI...
  • Page 50 2.1.2 Utilitaire ASUS EZ Flash 2 ASUS EZ Flash 2 vous permet de mettre à jour votre BIOS sans avoir besoin de booter sur une disquette bootable et d’utiliser à un utilitaire sous DOS. EZ Flash est intégré à la puce du BIOS et est accessible en pressant <Alt> + <F2> lors du Power-On Self Tests (POST).
  • Page 51 Extension du nom Pressez <Entrée>. L’utilitaire copie le BIOS actuel vers la disquette. A:\>afudos /oOLDBIOS1.rom AMI Firmware Update Utility - Version 1.19(ASUS V2.29(03.11.24BB)) Copyright (C) 2002 American Megatrends, Inc. All rights reserved. Reading flash ..done Write to file..ok A:\>...
  • Page 52 Mise à jour du BIOS Pour mettre à jour le BIOS avec AFUDOS: Visitez le site web ASUS (www.asus.com) et téléchargez le fichier BIOS le plus récent pour votre carte mère. Enregistrez le BIOS sur une disquette bootable. Ecrivez le nom du BIOS sur une feuille de papier. Vous devrez saisir le nom exact du BIOS au prompt DOS.
  • Page 53 2.1.4 Utilitaire ASUS CrashFree BIOS 2 ASUS CrashFree BIOS 2 est un outil de récupération automatique qui permet de récupérer le fichier du BIOS lorsqu’il est défectueux ou qu’il est corrompu lors d’une mise à jour. Vous pouvez mettre à jour un BIOS corrompu en utilisant le CD de support de la carte mère ou la disquette qui contient le BIOS à...
  • Page 54 Checking for CD-ROM... CD-ROM found! Reading file “M2NHDMI.ROM”. Completed. Start flashing... Rédemarrez le système une fois la mise à jour terminée. Visitez le site web ASUS (www.asus.com) et téléchargez le fichier BIOS le plus récent pour votre carte mère. Chapitre 2: Le BIOS...
  • Page 55 2.1.5 Utilitaire ASUS Update ASUS Update est un utilitaire qui vous permet de gérer, sauvegarder et mettre à jour le BIOS de la carte mère sous un environnement Windows . ASUS Update ® permet de: • Sauvegarder le BIOS actuel •...
  • Page 56 Pour mettre à jour le BIOS depuis Internet: Lancez l’utilitaire depuis Windows en cliquant sur Démarrer> Tous les ® programmes > ASUS > ASUSUpdate > ASUSUpdate. La fenêtre principale apparaît. Choisissez Update BIOS from Choisissez le site FTP ASUS the Internet dans le menu puis le plus proche de chez vous ou cliquez sur Next.
  • Page 57 Pour effectuer cette mise à jour: Lancez ASUS Update depuis le bureau de Windows en cliquant sur ® Démarrer > Tous les programmes > ASUS > ASUSUpdate > ASUSUpdate. Choisissez Update BIOS from a file dans le menu déroulant puis cliquez sur Next.
  • Page 58 Les écrans de BIOS montrés dans cette section sont des exemples et peuvent ne pas être exactement les mêmes que ceux que vous aurez à l’écran. • Visitez le site web ASUS (www.asus.com) pour télécharger le BIOS le plus récent pour cette carte mère. 2-12 Chapitre 2: Le BIOS...
  • Page 59 Les écrans de BIOS montrés dans cette section sont des exemples et peuvent ne pas être exactement les mêmes que ceux que vous aurez à l’écran. • Visitez le site web ASUS (www.asus.com) pour télécharger le BIOS le plus récent pour cette carte mère. 2.2.3 Touches de navigation En bas à...
  • Page 60 Ces touches peuvent varier d’un menu à l’autre. 2.2.4 Eléments de menu L’élément surligné dans la barre de menu affiche les éléments spécifiques à ce menu. Par exemple, sélectionner Main affiche les éléments du menu principal. Les autres éléments (Advanced, Power, Boot, Tool et Exit) de la barre de menu ont leurs propres menus respectifs.
  • Page 61 Règle la date du système. 2.3.3 Legacy Diskette A [1.44M, 3.5 in.] Détermine le type de lecteur de disquette installé. Options de configuration: [Disabled] [720K , 3.5 in.] [1.44M, 3.5 in.] [360K, 5.25 pin] [1.2M 5.25 pin] [2.88M, 3.5 pin] ASUS M2N-VM HDMI 2-15...
  • Page 62 2.3.4 IDE Configuration Les éléments de ce menu vous permettent de modifier ou de régler les configurations des périphériques IDE installés dans le système. Choisissez un élément et pressez <Entrée> si vous voulez le configurer. Disabled: disables IDE Configuration the integrated IDE Controller.
  • Page 63 à la fois, si le périphérique supporte la fonction de transfert multi-secteurs. Sur [Disabled], les transferts de données vers et depuis le périphérique se feront secteur par secteur. Options de configuration: [Disabled] [Auto] ASUS M2N-VM HDMI 2-17...
  • Page 64 PIO Mode [Auto] Détermine le mode PIO. Options de configuration: [Auto] [0] [1] [2] [3] [4] DMA Mode [Auto] Détermine le mode DMA. Options de configuration: [Auto] SMART Monitoring [Auto] Règle le Smart Monitoring, l’Analysis, et la technologie Reporting. Options de configuration: [Auto] [Disabled] [Enabled] 32Bit Data Transfer [Enabled] Active ou désactive les transferts de données 32 bits.
  • Page 65 Sur [Disabled], les transferts de données vers et depuis le périphérique se feront secteur par secteur. Options de configuration: [Disabled] [Auto] PIO Mode [Auto] Détermine le mode PIO. Options de configuration: [Auto] [0] [1] [2] [3] [4] ASUS M2N-VM HDMI 2-19...
  • Page 66 DMA Mode [Auto] Détermine le mode DMA. Options de configuration: [Auto] [SWDMA0] [SWDMA1] [SWDMA2] [MWDMA0] [MWDMA1] [MWDMA2] [UDMA0] [UDMA1] [UDMA2] [UDMA3] [UDMA4] [UDMA5] [UDMA6] SMART Monitoring [Auto] Règle le Smart Monitoring, l’Analysis, et la technologie Reporting. Options de configuration: [Auto] [Disabled] [Enabled] 32Bit Data Transfer [Enabled] Active ou désactive les transferts de données 32 bits.
  • Page 67 Manual - Vous permet de régler individuellement les paramètres d’overclocking. Auto - Charge les paramètres optimums pour le système. Standard - Charge les paramètres standards pour le système. Overclock Profile - Charge des paramètres d’overclocking avec des paramètres optimaux pour la stabilité lors de l’overclocking. ASUS M2N-VM HDMI 2-21...
  • Page 68 L’élément suivant n’apparaît que si l’option AI overclocking est réglée sur [Manual]. CPU Frequency [200] Indique la fréquence envoyée par le générateur d’horloge au bus système et au bus PCI. La valeur de cet élément est auto-détectée par le BIOS. Utilisez les touches <...
  • Page 69 Options de configuration: [Disabled] [Enabled] Cool‘n’Quiet [Enabled] Permet d’activer ou désactiver la technologie AMD Cool ‘n’ Quiet!. Options de Configuration: [Enabled] [Disabled] ACPI SRAT Table [Enabled] Permet d’activer ou désactiver le tableau ACPI SRAT. Options de Configuration: [Disabled] [Enabled] ASUS M2N-VM HDMI 2-23...
  • Page 70 AMD Overlooking Configuration AMD Overlooking Configuration Configure CPU Frequence. Processor Frequency Multiplier [Auto] Processor Voltage [Auto] Processor Frequency Multiplier [Auto] Permet de sélectionner la fréquence du processeur. Options de configuration: [Auto] [x5.0 1000 MHz] [x5.5 1100 MHz] [x6.5 1300 MHz] [x7.5 1500 MHz] [x8.0 1600 MHz] [x8.5 1700 MHz] [x9.0 1800 MHz] Processor Voltage [Auto] Permet de sélectionner le voltage de fonctionnement du processeur.
  • Page 71 Définit si les accès mémoire doivent être répartis sur des banques d’un même noeud ou de plusieurs noeuds, diminuant ainsi la saturation des accès. Options de configuration: [Disabled] [Auto] Channel Interleaving [Auto] Active ou désactive l’entrelacement des canaux de mémoire. Options de configuration: [Disabled] [Auto] ASUS M2N-VM HDMI 2-25...
  • Page 72 Enable Clock to All DIMMs [Disabled] Active ou désactive l’horloge de tous les DIMMs. Options de configuration: [Disabled] [Enabled] MemCLK Tristate C3/ATLVID [Disabled] Active ou désactive la fonction MemCLK Tri-Stating durant la veille prolongée (C3 and Alt VID). Options de configuration: [Disabled] [Enabled] Memory Hole Remapping [Enabled] Active ou désactive le mappage de la mémoire autour du “trou mémoire”.
  • Page 73 Permet de désactiver ou de configurer l’élément Data Cache BG Scrub. Cet élément permet à la mémoire cache BG Scrub RAM d’être corrigée pendant qu’elle est inactive. Options de configuration: [Disabled] [40ns] [80ns] [160na] [320ns] [640ns] [1.28us] [2.56us] [5.12us] [10.2us] [20.5us] [41.0us] [81.9us] [163.8us] [327.7us] [655.4us] ASUS M2N-VM HDMI 2-27...
  • Page 74 SouthBridge Configuration SouthBridge chipset Configuration Display Device Priority, from high to low Primary Graphics Adapter [PCIE-> PCI -> IGP] iGPU Frame Buffer Detect [Auto] iGPU Frame Buffer Size [128MB] AZALIA AUDIO [Inernal codec + E] Front Panel Select [HD Audio] OnBoard LAN [Auto] OnBoard LAN Boot ROM...
  • Page 75 Permet de sélectionner l’adresse de port parallèle. Options de configuration: [Disabled] [378] [278] [3BC] Parallel Port Mode [Normal] Permet de sélectionner le mode du port parallèle. Options de configuration: [Normal] [EPP] [ECP] [EPP+ECP] Parallel Port IRQ [IRQ7] Options de configuration: [IRQ5] [IRQ7] ASUS M2N-VM HDMI 2-29...
  • Page 76 2.4.5 PCI PnP L’élément PCI PnP vous permet de changer les paramètres avancés des périphériques PCI/PnP. Le menu inclus le réglage des ressources IRQ et DMA pour chaque périphérique PCI/PnP ou ISA legacy, et de régler la taille du bloc mémoire pour les périphériques ISA legacy.
  • Page 77 OS legacy. Passer sur [Auto] permet au système de détecter la présence de périphériques USB au démarrage. Si détecté, le mode contrôleur USB legacy est activé. Si aucun périphérique USB n’est détecté, le support USB legacy est désactivé. Options de configuration: [Disabled] [Enabled] [Auto] ASUS M2N-VM HDMI 2-31...
  • Page 78 USB 2.0 Controller Mode [HiSpeed] Vous permet de configurer le contrôleur USB 2.0 en mode HiSpeed (480 Mbps) ou Full Speed (12 Mbps). Options de configuration: [HiSpeed] [Full Speed] BIOS EHCI Hand-Off [Enabled] Vous permet de configurer la fonction BIOS EHCI Hand-Off. Options de configuration: [Disabled] [Enabled] USB Mass Storage Device Configuration Number of seconds...
  • Page 79 Vous permet d’activer ou de désactiver le support de l’Advanced Configuration et Power Interface (ACPI) dans l’Application-Specific Integrated Circuit (ASIC). Lorsque réglé sur set Enabled, le pointeur de tableau APIC ACPI est inclut dans la liste RSDT. Options de configuration: [Disabled] [Enabled] ASUS M2N-VM HDMI 2-33...
  • Page 80 2.5.4 APM Configuration APM Configuration Go into On/Off or Suspend when Power Button Mode [On/Off] Power button is Restore on AC Power Loss [Power Off] pressed. Power On By PCI (-E) Device [Disabled] Power On By Ring [Disabled] Power On By PS/2 KB/MS [Disabled] Power On By RTC Alarm [Disabled]...
  • Page 81 Le monitoring hardware embarqué détecte automatiquement le voltage de sortie via les régulateurs de tension. Smart Q-Fan Function [Disabled] Active ou désactive la fonction ASUS Q-Fan qui ajuste de manière intelligente la vitesse des ventilateurs, permettant un fonctionnement plus efficace du système. Options de configuration: [Disabled] [Enabled]...
  • Page 82 Boot menu (menu Boot) L’élément Boot menu vous permet de modifier les options de boot du système. Choisissez un élément et pressez <Entrée> pour afficher le sous-menu. Specifies the Boot Boot settings Device Priority sequence. Boot Device Priority Hard Disk Drives A virtual floopy disk drive (Floppy Drive Boot Settings Configuration...
  • Page 83 Full Screen Logo [Enabled] Active ou désactive la fonction de logo en plein écran. Options de configuration: [Disabled] [Enabled] Définissez cet élément sur [Enabled] pour pouvoir utiliser la fonction ASUS MyLogo2™. Add On ROM Display Mode [Force BIOS] Règle le mode d’affichage pour la ROM option.
  • Page 84 Interrupt 19 Capture [Disabled] Sur [Enabled], cette fonction permet à l’option ROM de dérouter la requête d’interruption 19. Options de configuration: [Disabled] [Enabled] 2.6.4 Security Le menu Security vous permet de modifier les paramètres de sécurité du système. Sélectionnez un élément puis pressez <Entrée> pour afficher les options de Security Settings <Enter>...
  • Page 85 Réglé sur [Setup], le BIOS vérifiera le mot de passe utilisateur à chaque accès au Setup. Réglé sur [Always], le BIOS vérifiera le mot de passe pour l’accès au Setup et lors du boot. Options de configuration: [Setup] [Always] ASUS M2N-VM HDMI 2-39...
  • Page 86 1. NTFS format 2.7.1 ASUS EZ Flash 2 Permet d'exécuter ASUS EZ Flash 2. Lorsque vous appuyez sur <Entrée>, un message de confirmation apparaît. Sélectionnez [Yes] ou [No], puis appuyez sur <Entrée> pour confirmer votre choix. ASUSTek EZ Flash 2 BIOS ROM Utility V3.06...
  • Page 87 Setup. Lorsque vous choisissez cette option ou si vous pressez <F5>, une fenêtre de confirmation apparaît. Choisissez Yes pour charger les valeurs par défaut. Choisissez Exit & Save Changes ou faites d’autres modifications avant de sauvegarder les valeurs dans la RAM non volatile. ASUS M2N-VM HDMI 2-41...
  • Page 88 2-42 Chapitre 2: Le BIOS...
  • Page 89 Ce chapitre décrit le contenu du CD de support fourni avec la carte mère. Support logiciel...
  • Page 90 Le contenu du CD de support peut être modifié à tout moment sans préavis. Visitez le site web ASUS (www.asus.com) pour des informations mises à jour. 3.2.1 Lancer le CD de support Placez le CD de support dans votre lecteur optique pour affiche le menu Drivers si l’exécution automatique est activée sur votre PC.
  • Page 91 Installez les pilotes nécessaires pour activer les périphériques et composants. ASUS InstAll - Drivers Installation Wizard Lance l’assistant d’installation des pilotes ASUS InstAll. AMD Cool ‘n’ Quiet Driver Installe le pilote AMD Cool ‘n’ Quiet™. Nvidia Chipset Program Driver Installe les pilotes du chipset NVIDIA ®...
  • Page 92 à conserver votre ordinateur dans de bonnes conditions de fonctionnement. ASUS Update L’utilitaire ASUS Update vous permet de mettre à jour le BIOS de la carte mère sous Windows . ASUS Update nécessite une connexion Internet via un réseau ou ®...
  • Page 93 Vous pouvez aussi installer les utilitaires suivants depuis le CD ASUS Superb Software Library. ADOBE Acrobat Reader V7.0 Installe l’Adobe Acrobat Reader V7.0 permettant de lire les documents Portable ® ® Document Format (PDF). Microsoft DirectX 9.0c Microsoft DirectX 9.0 est une technologie multimédia qui améliore les graphismes ®...
  • Page 94 3.2.4 Menu Make Disk Le Menu Make Disk vous permet de créer une disquette du pilotes RAID. NVIDIA RAID Windows2000 Driver Permet de créer un disque du pilote RAID NVIDIA sous Windows 2000 32/64 bits. NVIDIA RAID WindowsXP 32 bit Driver Permet de créer un disque du pilote RAID NVIDIA sous Windows XP 32 bits.
  • Page 95 Acrobat Reader livré dans le menu Utilities avant d’ouvrir un manuel. ® ® 3.2.6 ASUS Contact information Cliquez sur l’onglet Contact pour afficher les informations de contact ASUS. Vous pourrez aussi trouver ces informations dans ce manuel. ASUS M2N-VM HDMI...
  • Page 96 3.2.7 Autres informations Les icônes en haut à droite de l’écran donnent des informations additionnelles sur la carte mère et sur le contenu du CD de support. Cliquez sur une icône pour afficher les informations spécifiques. Motherboard Info Affiche les informations spécifiques à la carte mère. Browse this CD Affiche le contenu du CD de support en format graphique.
  • Page 97 Technical support Form Affiche le formulaire de demande de support technique que vous devrez remplir pour toute demande de support technique. Filelist Affiche le contenu du CD de support ainsi qu’une brève description des éléments contenus au format texte. ASUS M2N-VM HDMI...
  • Page 98 3-10 Chapitre 3: Support logiciel...
