Verrouillage externe du code temporel

Le générateur de code temporel interne du caméscope peut être verrouillé sur un générateur externe. De plus, le générateur de code temporel d'un
appareil externe peut être verrouillé sur le générateur de code temporel interne du caméscope.

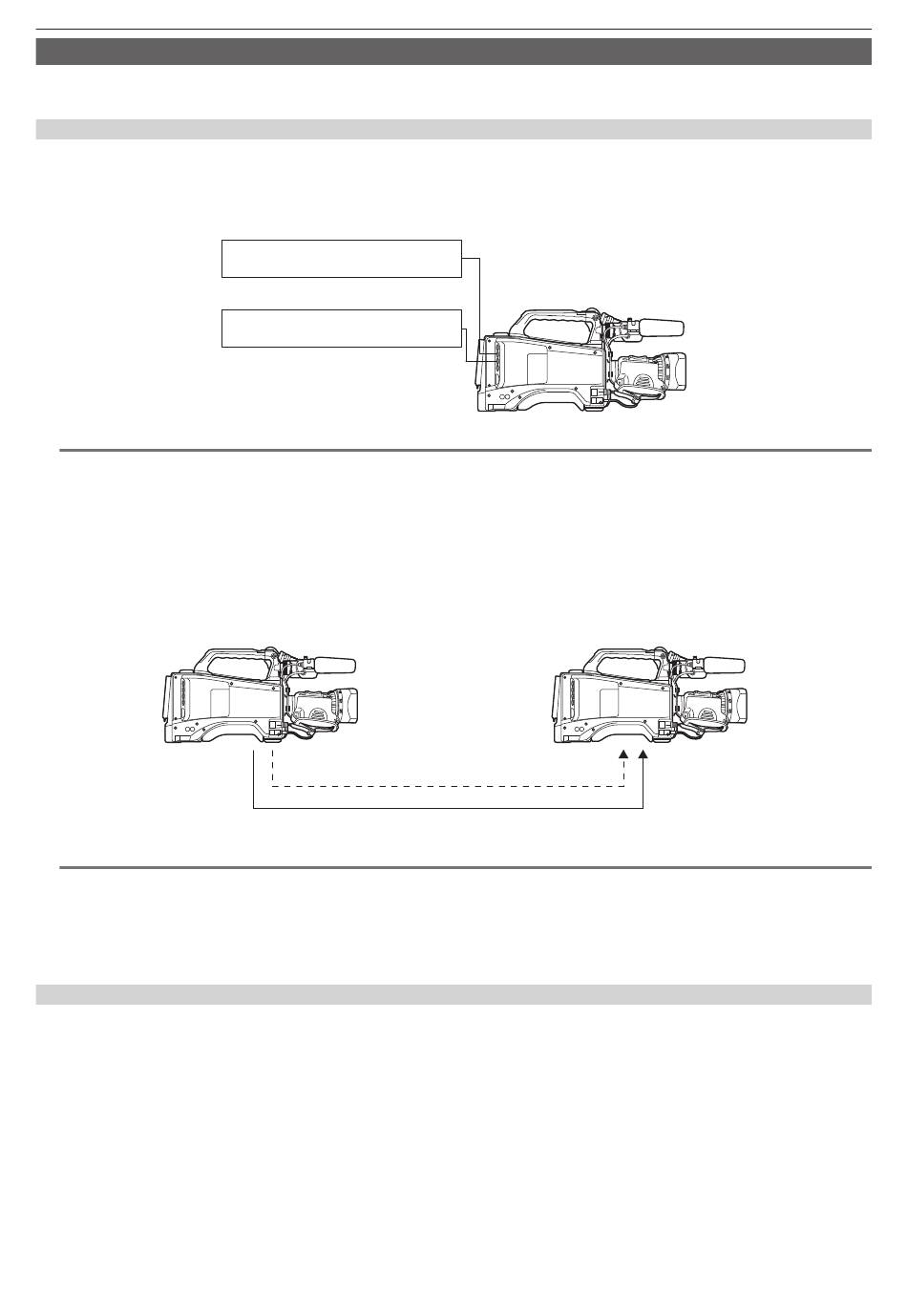

Exemple de connexions pour verrouillage externe

Comme sur le schéma, connectez à la fois le signal vidéo de référence et le code temporel de référence.
Pour des détails sur le signal de référence et le verrouillage du générateur, référez-vous à « Sélection du signal de référence externe et réglage du
verrouillage du générateur » (page 96).
r Lors d'un verrouillage sur un signal externe
@ REMARQUE
t Vous pouvez entrer les signaux de référence Y de HD et les signaux vidéo composites comme signaux vidéos de référence.
t Lorsque le mode de système est 480i (576i) (SD), 1080i/P et 720P, entrez le signal vidéo composite.
t Lorsque le mode de système est 1080i/P ou 720P, si vous entrez le signal HD-Y, un Genlock s'applique au signal de l'image, mais le code temporel
peut varier d'une image.
t Si le signal de référence d'entrée Genlock est corrompu, il est impossible d'exécuter un enregistrement normal et [TEMPORARY PAUSE IRREGULAR
FRM SIG] clignote dans le viseur, puis les clips sont divisés. La continuité du code temporel n'est pas garantie. L'enregistrement reprendra quand le
signal reviendra à la normale. Cependant, lors d'un enregistrement par intervalles, d'un enregistrement instantané et d'un enregistrement en boucle,
l'enregistrement ne reprend pas.
r Quand deux caméras sont branchées et que l'une d'elles est utilisée comme caméra de référence
Caméra de référence
@ REMARQUE
t Réglez la borne <TC IN/OUT> pour l'entrée ou la sortie dans le menu principal → [IN/OUT SEL] → [TC IN/OUT SEL].
t Pour tous les périphériques, configurez [RECORDING] dans le menu principal → [IN/OUT SEL] → [TC OUTPUT REF] et configurez [COMPOSITE]
dans le menu principal → [OTHER FUNCTIONS] → [GL PHASE].
t Si vous paramétrez [RECORDING] dans le menu principal → [IN/OUT SEL] → [TC OUTPUT REF], les deux caméras pourront procéder à
l'enregistrement avec le même code temporel sur l'image.
t Vous ne pouvez pas verrouiller de manière externe la sortie de la sous-porteuse du signal composite depuis la borne <MON OUT> de la caméra.
Procédure de verrouillage externe
Pour verrouiller le code temporel en externe, suivez les étapes suivantes.
1
Configurez [TC IN] dans le menu principal → [IN/OUT SEL] → [TC IN/OUT SEL].
2
Appuyez sur la touche <SETUP> pour afficher l'écran [SET01:TC/UB] du SmartUI.
3
Appuyez sur la touche <COUNTER> pour régler l'affichage de compteur sur [TC].
4
Appuyez sur la touche <STOP> pour régler [TC_MD] sur [F‑RUN].
5
Entrez un code temporel de référence et un signal vidéo de référence en relation de phase (conformément à la fiche technique du
code temporel) aux bornes <TC IN/OUT> et <GENLOCK IN>.
Le générateur de code temporel intégré est verrouillé sur le code temporel de référence. Quand environ dix secondes se sont écoulées après le
verrouillage, l'état de verrouillage externe sera maintenu même si le code temporel de référence provenant du périphérique externe est déconnecté.
Chapitre 4 Prise de vue — Réglage des données temporelles
Signal vidéo de référence
Borne <GENLOCK IN>
Code temporel de référence
Borne <TC IN/OUT>
Borne <TC IN/OUT>
Borne <MON OUT>
Borne <TC IN/OUT>
Borne <GENLOCK IN>
– 103 –
Caméra asservie
