5.3.3 Branchement entrée MOnOPHasÉE, sortie MOnOPHasÉE

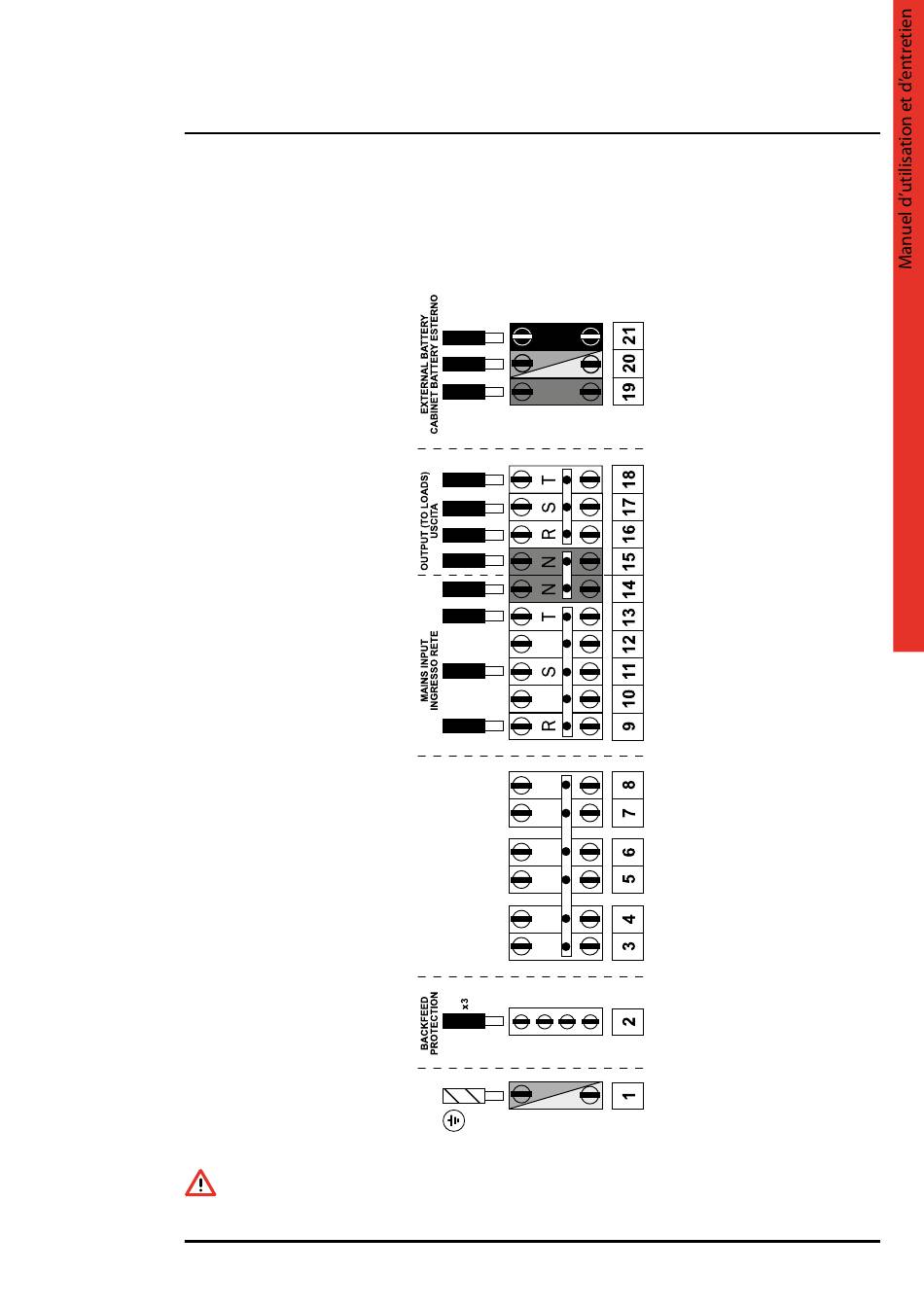

Pour ce type de branchement, il faut effectuer le câblage représenté dans la figure ci-dessous et configurer le logiciel à
travers le panneau instruments, tel que l'illustre le paragraphe 6.4 PROCÉDURE DE DÉMARRAGE.
aTTEnTiOn
Si l'onduleur est utilisé avec une sortie monophasée (disponible dans les modèles de la famille ASI Trimod®
10/15/20/30TM), insérer dans toutes les cartes « Back Panel » le connecteur spécial fourni dans le kit accessoires.
Suivre les instructions du paragraphe précédent.
asi Trimod 10/15/20/30TM
®
Trimod®
47
