Si l'on souhaite ajouter un Trimod® BATTERY dans une installation déjà existante, pour vérifier l'arrêt total de l'ASI Trimod®
suivre les instructions illustrées dans le chapitre ENTRETIEN.

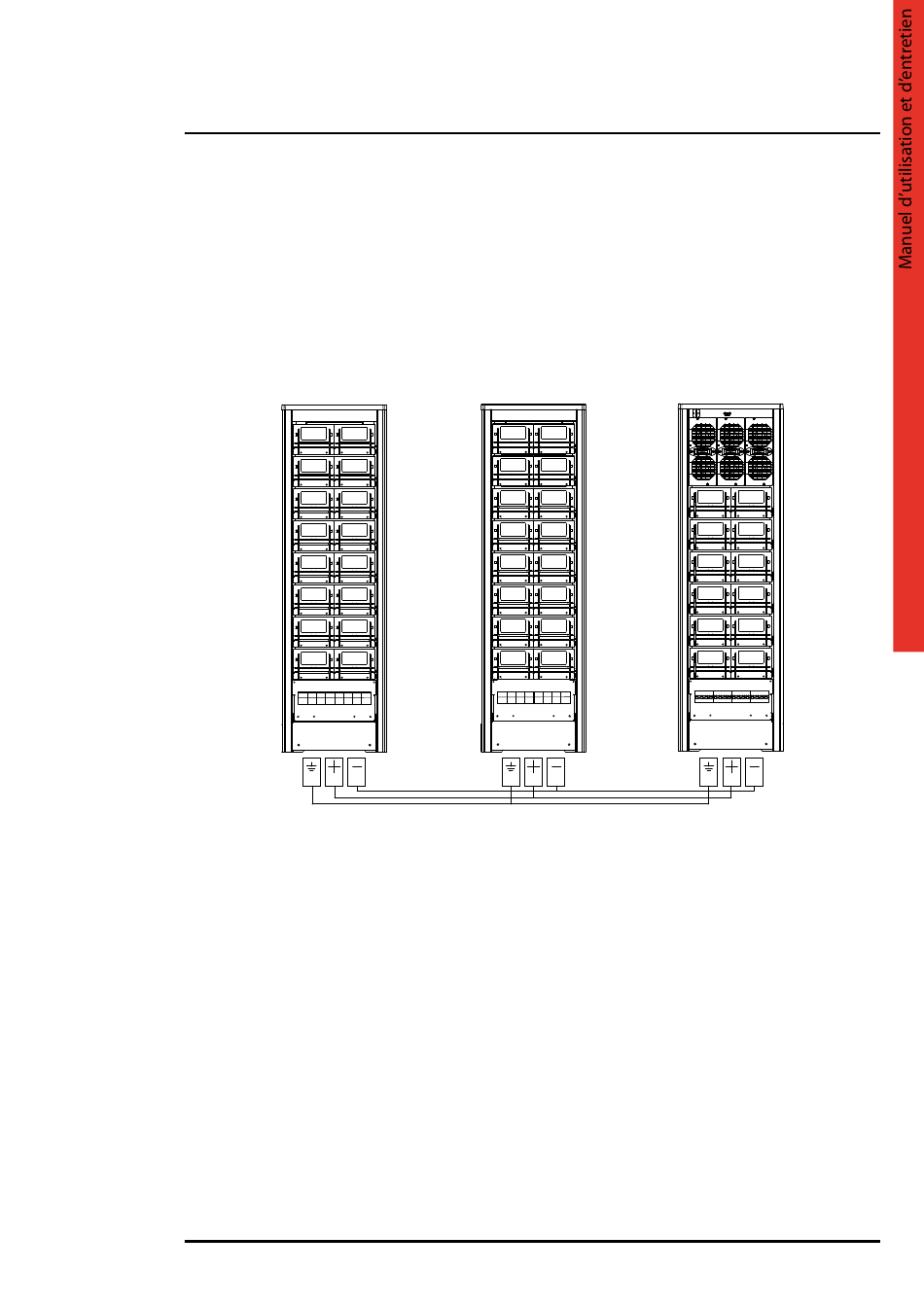

Le raccordement d'un Trimod® BATTERY à l'onduleur ASI Trimod® doit être effectué suivant le schéma ci-après et les
instructions suivantes:
asi asi asi
Trimod Trimod Trimod
® ® ®
BaTTERY BaTTERY
1. s'assurer que tous les sectionneurs porte-fusibles de batterie sont ouverts ;
2. raccorder, avec un câble de terre (jaune-vert) l'ASI et l'armoire supplémentaire des batteries;
3. utiliser le câblage fourni avec le Trimod® BATTERY pour raccorder les terminaux positifs et négatifs de l'ASI Trimod®
avec ceux du Trimod® BATTERY.
