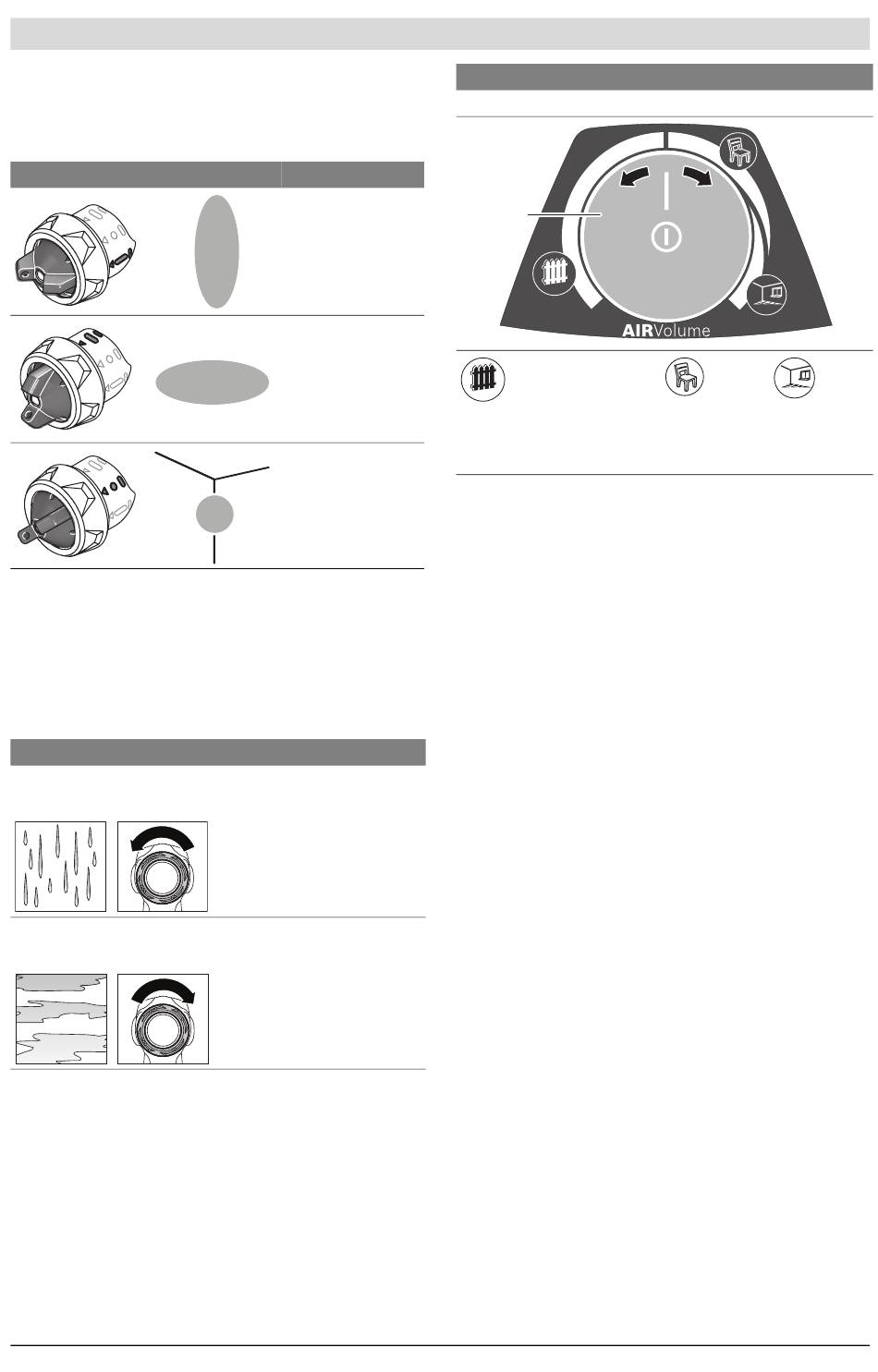

Sprühbild einstellen (siehe Bild I)
 Betätigen Sie nie den Bedienschalter 5, während Sie
die Luftkappe 2 verstellen.
– Drehen sie die Luftkappe 2 in die gewünschte Position.
Luftkappe Sprühstrahl
Sprühmaterialmenge einstellen (siehe Bild J)
(PAINTVolume)
– Drehen Sie das Stellrad 4, um die gewünschte Sprühmate-
rialmenge einzustellen:
Stufen 1/2/3: Anwendung „Holz/Lasur/Lack",
Stufen 4/5: Anwendung „Wand".
Sprühmaterialmenge
Zu viel Sprühmaterial auf der
Sprühfläche:
Zu wenig Sprühmaterial auf
der Sprühfläche:
Luftmenge einstellen (siehe Bild D)
(AIRVolume)
– Stellen Sie durch Drehen der Luftmengenregulierung 25
den passenden Anwendungsfall ein, um die richtige Luft-
menge und den Druck für das verwendete Sprühmaterial
einzustellen.
1 609 92A 0MW | (28.2.14)
Anwendung
senkrechter Flach-
strahl für horizonta-
le Arbeitsrichtung
waagrechter Flach-
strahl für vertikale
Arbeitsrichtung
Rundstrahl für
Ecken, Kanten und
schwer zugängliche
Stellen
Einstellung
Die Sprühmaterialmenge
muss verringert werden.
– Stellen Sie eine Stufe we-
niger ein.
Die Sprühmaterialmenge
muss erhöht werden.
– Stellen Sie eine Stufe
mehr ein.
Anwendungsfälle einstellen
dünnflüssiges Sprühmaterial
25
Anwendungsfall
„Holz/Lasur"
Innerhalb eines Anwendungsfalls kann die Luftmenge und der
Druck stufenlos reguliert werden.
Zu starker Farbnebel:
Die Luftmenge muss verringert werden.
– Drehen Sie die Luftmengenregulierung 25 nach links.
Zu grobe Zerstäubung:
Die Luftmenge muss erhöht werden.
– Drehen Sie die Luftmengenregulierung 25 nach rechts.
Arbeitspausen und Transport (siehe Bilder K–L)
Zum einfachen Transport des Feinsprühsystems ist an der Ba-
siseinheit ein Tragegriff 23 angebracht.
An der Unterseite der Basiseinheit 22 sind Rollen angebracht.
Während des Arbeitens können Sie die Basiseinheit am Luft-
schlauch 20 hinter sich herziehen.
In Arbeitspausen kann die Sprühpistole 1 auf einer ebenen
Arbeitsfläche abgestellt werden. Es kann kein Sprühmaterial
auslaufen.
 Stellen Sie die mit Sprühmaterial befüllte Sprühpistole
immer aufrecht auf eine ebene Fläche. Aus einer liegen-
den Sprühpistole kann Sprühmaterial auslaufen.

Wartung und Service

Wartung und Reinigung
 Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.
 Reinigen Sie gründlich nach jedem Gebrauch die Einzel-
teile des Feinsprühsystems, besonders alle farbführen-
den Bauteile. Eine sachgemäße Reinigung ist Vorausset-
zung für den einwandfreien und sicheren Betrieb der
Sprühpistole. Bei fehlender oder unsachgemäßer Reinigung
werden keine Gewährleistungsansprüche übernommen.
Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann
ist dies von Bosch oder einer autorisierten Kundendienststel-
le für Bosch-Elektrowerkzeuge auszuführen, um Sicherheits-
gefährdungen zu vermeiden.
dickflüssiges Sprühmaterial
Anwendungs- Anwendungs-
fall fall „Wand"
„Holz/Lack"
