6.5.1 Protection par fusible côté réseau
6.5.2 Travaux d'entretien
6.5.2.1 Contrôler la résistance d'isolation
de l'enroulement de moteur
6.5.2.2 Contrôler la résistance de l'élec-
trode externe pour la surveillance
de la chambre d'étanchéité
6.5.3 Raccordement du moteur mono-
phasé
PE N
C
r
M 1~

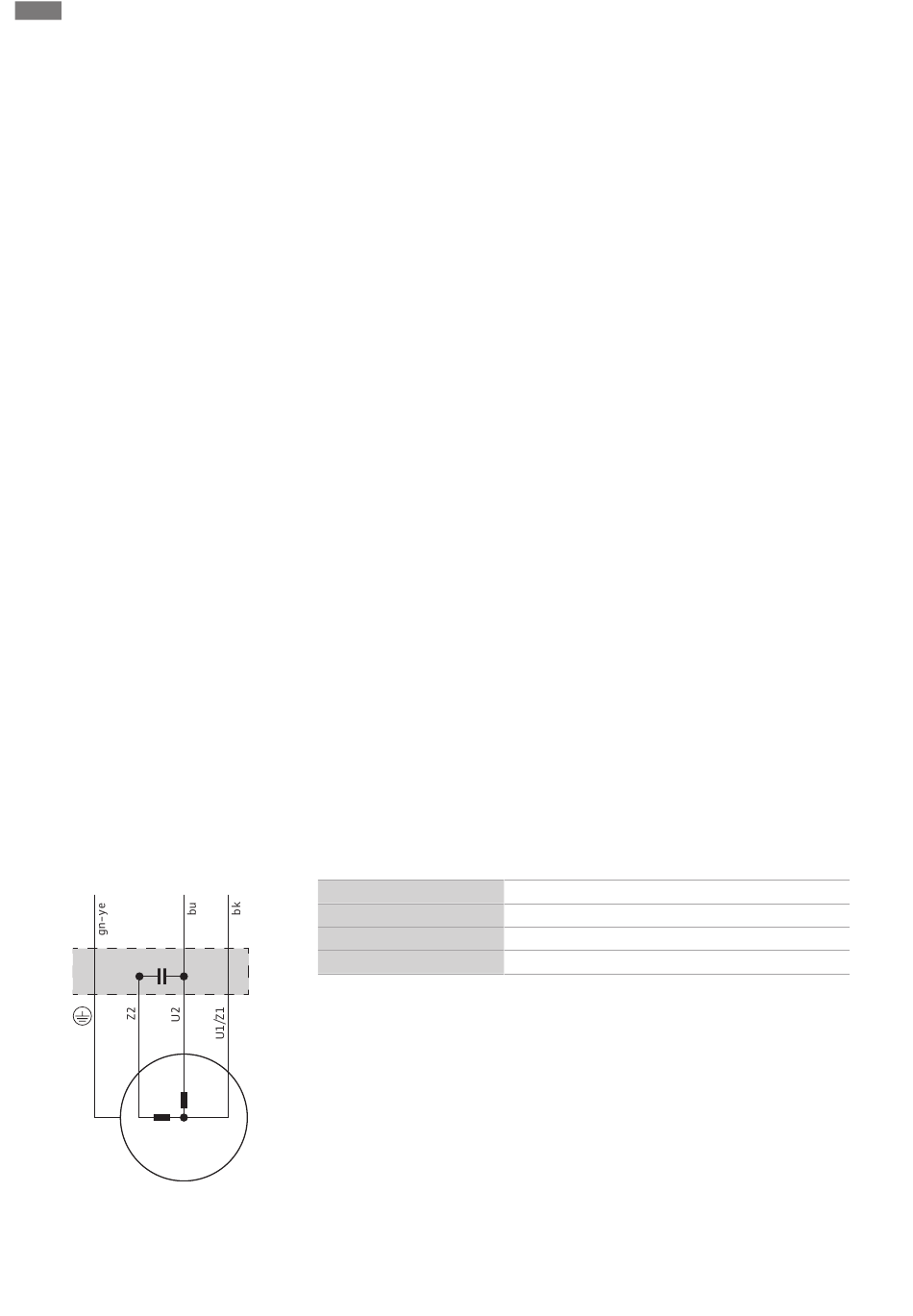

Fig. 7: Schéma de raccordement du moteur
monophasé
82
Montage et raccordement électrique
▪ Alimentation côté réseau pour moteurs triphasés avec champ magnétique tournant à
droite.
▪ Disposer les câbles d'alimentation électrique conformément aux directives locales et
raccorder selon l'affectation des fils.
▪ Raccorder les dispositifs de contrôle et vérifier leur fonctionnement.
▪ Réaliser la mise à la terre conformément aux directives locales.

Disjoncteur

La taille du disjoncteur doit être conforme au courant nominal de la pompe. La caracté-
ristique de commutation doit correspondre au groupe B ou C. Respecter les prescrip-
tions locales en vigueur.
Protection thermique moteur
Pour les produits non équipés de fiche, le client doit prévoir une protection thermique
moteur ! La protection minimale prévoit un relais thermique/une protection thermique
moteur comprenant compensation de température, déclenchement du différentiel et
blocage de remise en route conformément aux dispositions locales. Pour les réseaux
sensibles, le client doit prévoir des dispositifs de sécurité supplémentaires (p. ex. un re-
lais de surtension, de sous-tension ou de contrôle de phase, etc.).
Disjoncteur différentiel (RCD)
Respecter les consignes du fournisseur d'énergie local ! L'utilisation d'un disjoncteur
différentiel est recommandée.
Lorsque des personnes peuvent être en contact avec le produit et des liquides conduc-
teurs, protéger le raccordement à l'aide d'un disjoncteur différentiel (RCD).
Réaliser les travaux d'entretien suivants avant le montage :
▪ Contrôler la résistance d'isolation de l'enroulement du moteur.
▪ Contrôler la résistance de l'électrode-tige (disponible en option).
Si les valeurs mesurées divergent des directives, de l'humidité a peut-être pénétré dans
le moteur ou le câble d'alimentation électrique. En cas de défaillance, consulter le ser-
vice après-vente.
Mesurer la résistance d'isolation avec un contrôleur d'isolation (tension continue mesu-
rée = 1000 V). Respecter les valeurs suivantes :
▪ Première mise en service : La résistance d'isolation ne doit pas être inférieure à 20 MΩ.
▪ Pour les autres mesures : La valeur doit être supérieure à 2 MΩ.
Mesurer la résistance de l'électrode à l'aide d'un ohmmètre. La valeur mesurée doit ap-
procher l'infini. Des valeurs inférieures ou égales à 30 kOhm indiquent la présence d'eau
dans l'huile, effectuer alors une vidange !
L
Couleur des fils
Noir (bk)
Bleu (bu)
Vert/jaune (gn-ye)
La version monophasée est équipée d'une extrémité de câble libre. Le raccordement au
secteur se fait par le raccordement du câble d'alimentation électrique sur le coffret de
commande. Toujours faire effectuer le raccordement électrique par un électricien
qualifié !
AVIS ! Tous les fils comportent une désignation dans le schéma de raccordement. Ne
pas couper les fils ! Aucune autre affectation entre la désignation des fils et le sché-
ma de raccordement n'est possible.
Borne
L
N
Terre
