6.2 Éléments d'affichage et de configuration
6.2.1 Display
1
1a
2
3
4

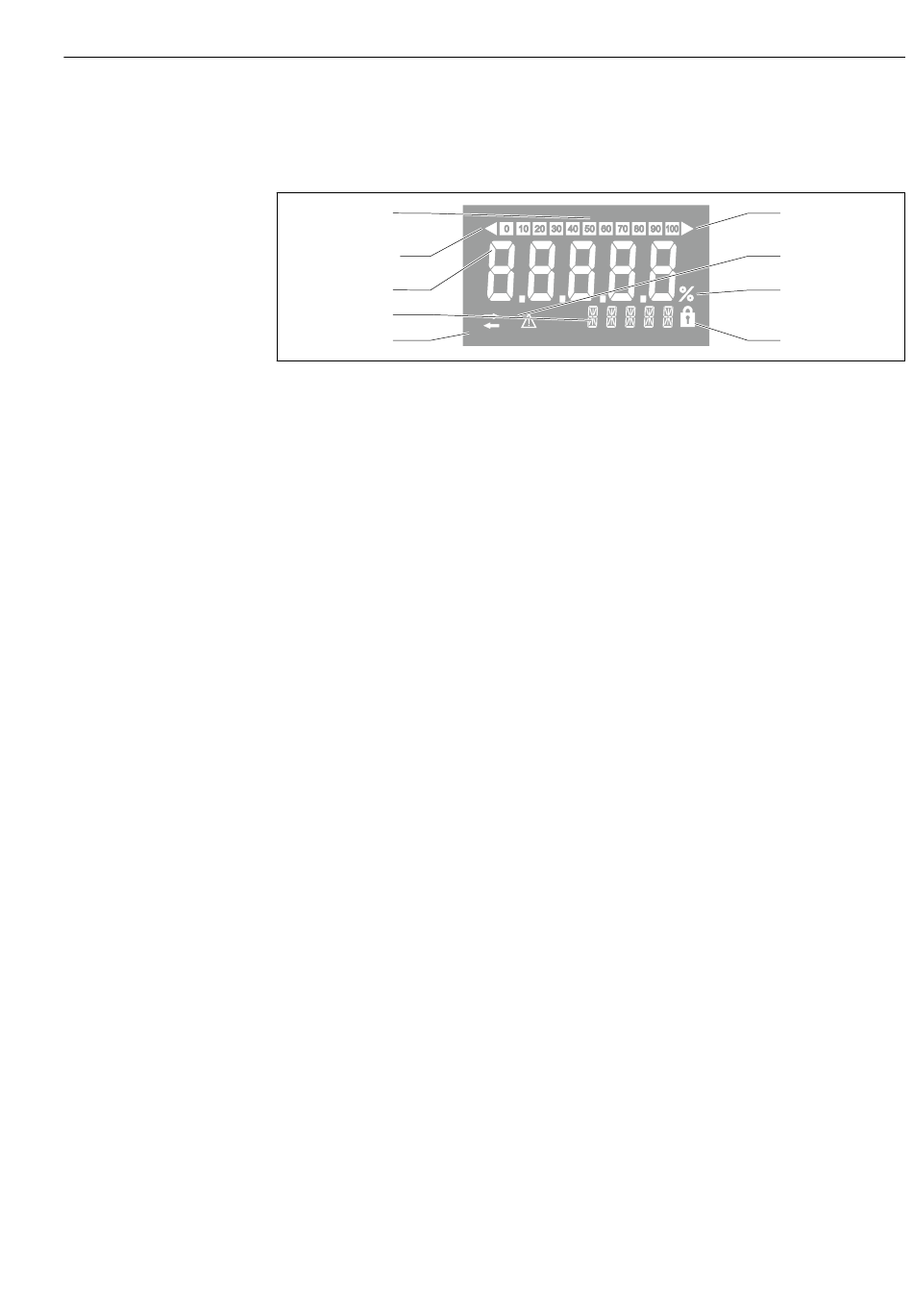

 13 Affichage LCD de l' a fficheur de terrain
1 Affichage du bargraph par pas de 10 % avec indicateurs de dépassement de gamme par défaut (pos. 1a) et de
dépassement de gamme par excès (pos. 1b)
2 Affichage des valeurs mesurées, affichage d' é tat "État incorrect de la valeur mesurée"
3 Affichage 14 segments pour les unités et les messages
4 Symbole "Communication"
5 Symbole "Les paramètres ne peuvent pas être modifiés"
6 Unité "%"
7 Symbole "État incertain de la valeur mesurée"
L' a fficheur LCD rétroéclairé contient un bargraph (0-100) et des flèches pour indiquer les
mesures au-dessus ou au-dessous de la gamme de mesure. Les valeurs de process
analogiques, l' é tat numérique et les codes défaut sont affichés dans la zone 7 segments. Il
est possible d' a fficher ici jusqu' à 8 valeurs avec une durée alternée de 2 à 20 secondes. Il est
possible d' a fficher un texte clair dans la zone 14 segments (le texte est limité à 16
caractères et peut être défilé si nécessaire (texte défilant)).
L' a fficheur affiche également la qualité de la valeur mesurée. Si l' é tat de la valeur affichée
est ' b on' (code qualité supérieur ou égal à 0x80), aucun symbole n' e st affiché et l' a fficheur
reste dans l' é tat de fonctionnement normal. Si l' é tat de la valeur affichée est ' i ncertain'
(code qualité supérieur à 0x40 et inférieur ou égal à 0x80), le symbole ' É tat incertain de la
valeur mesurée' est affiché. Si l' é tat est ' m auvais' (code qualité inférieur à 0x40), l' a fficheur
indique dans la zone 7 segments "BAD-" ainsi que le numéro de la voie dans laquelle la
valeur incorrecte est publiée. Le texte entré continue d' ê tre affiché dans la zone 14
segments et le bargraph n' e st pas affiché.
6.3 Technologie PROFIBUS®
PROFIBUS est le système de communication numérique ouvert, standardisé pour toutes les
applications de l' a utomatisation industrielle et des process. La communication PROFIBUS
est intégrée dans les normes internationales EN 50170 et IEC 61158. Elle remplace la
technologie de transmission analogique 4 ... 20 mA dans de nombreux domaines.
PROFIBUS existe depuis plus d' u ne décennie et a systématiquement évolué pour devenir le
leader mondial du marché. Avec des versions de protocole, des interfaces et des profils
différents, le système de communication PROFIBUS modulaire peut être utilisé de manière
universelle et, avec des versions PROFIBUS adaptées à des secteurs industriels spécifiques,
couvre de manière égale les nombreuses exigences de l' a utomatisation industrielle et des
process.
Les informations de configuration sont disponibles dans le manuel "Directives pour la
planification et la mise en service, PROFIBUS® DP/PA, communication de terrain"
(BA034S). Ce manuel est disponible sur : www.fr.endress.com/Télécharger → Avancé →
"Code documentation" BA00034S.
