Montage

10
4 Montage
4.1 Réception des marchandises, transport, stockage
Les conditions ambiantes et de stockage admissibles doivent être respectées. La section
"Caractéristiques techniques" contient des indications précises.
4.1.1 Réception des marchandises
À la réception de la marchandise, contrôler les points suivants :
• L' e mballage ou son contenu sont-ils endommagés ?
• Le matériel livré est-il complet ? Comparer le matériel livré avec les indications du bon de
commande. Voir également la section "Contenu de la livraison" →  8.
4.1.2 Transport et stockage
Tenir compte des points suivants :
• Pour le stockage (et le transport), l' a ppareil doit être protégé contre les chocs.
L' e mballage d' o rigine offre une protection optimale.
• La gamme de température de stockage admissible est de –40 ... +80 °C (–40 ... +176 °F) ;
le stockage aux températures limites est possible sur une courte période (au maximum
48 heures).
4.2

Conditions de montage

L' a fficheur de process est conçu pour être utilisé sur le terrain.
L' o rientation dépend de la lisibilité de l' a fficheur. Les entrées de câble se situent sur la
partie inférieure de l' a ppareil.
Gamme de température de service :
–40 ... +80 °C (–40 ... +176 °F)
AVIS
Durée de vie réduite de l'afficheur en présence de températures élevées
‣
Dans la mesure du possible, ne pas utiliser l' a ppareil dans la gamme de température
élevée.
L' a fficheur peut réagir lentement en cas de températures < –20 °C (–4 °F).
La lisibilité de l' a ffichage n' e st plus garantie en cas de températures < –30 °C (–22 °F).
4.2.1

Dimensions

199 (7.83)

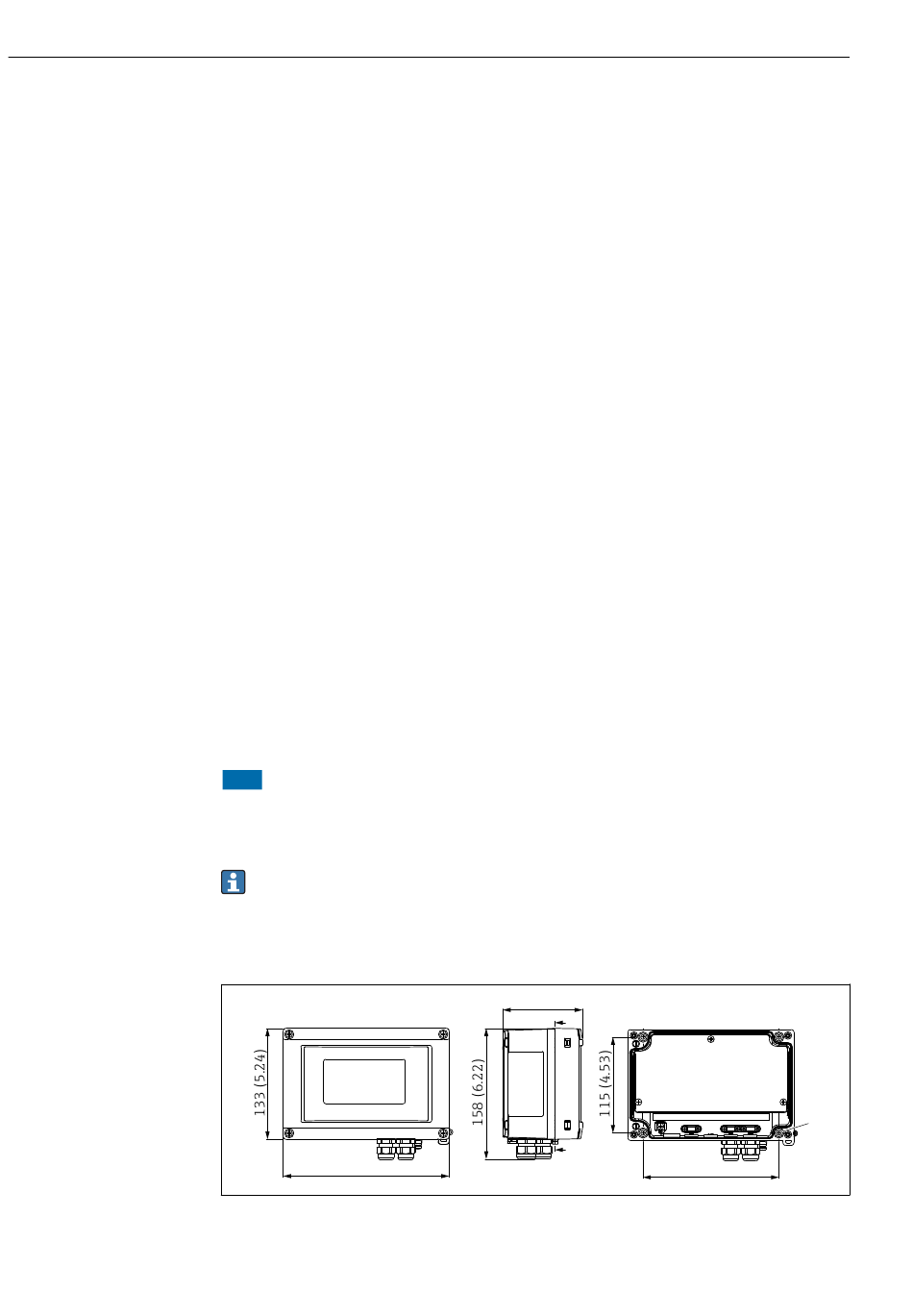

 2 Dimensions de l' a fficheur de terrain en mm (in)
1 Perçage pour montage mural direct ou sur plaque de montage optionnelle avec 4 vis ⌀5 mm (0,2 in)
96 (3.78)
A-A
A
A
163 (6.42)
RID16
1
A0011162
