4. CONTRÔLES
4.4 I
NSTALLATION DES CONTRÔLES MURAUX OPTIONNELS
(C
ONTRÔLES

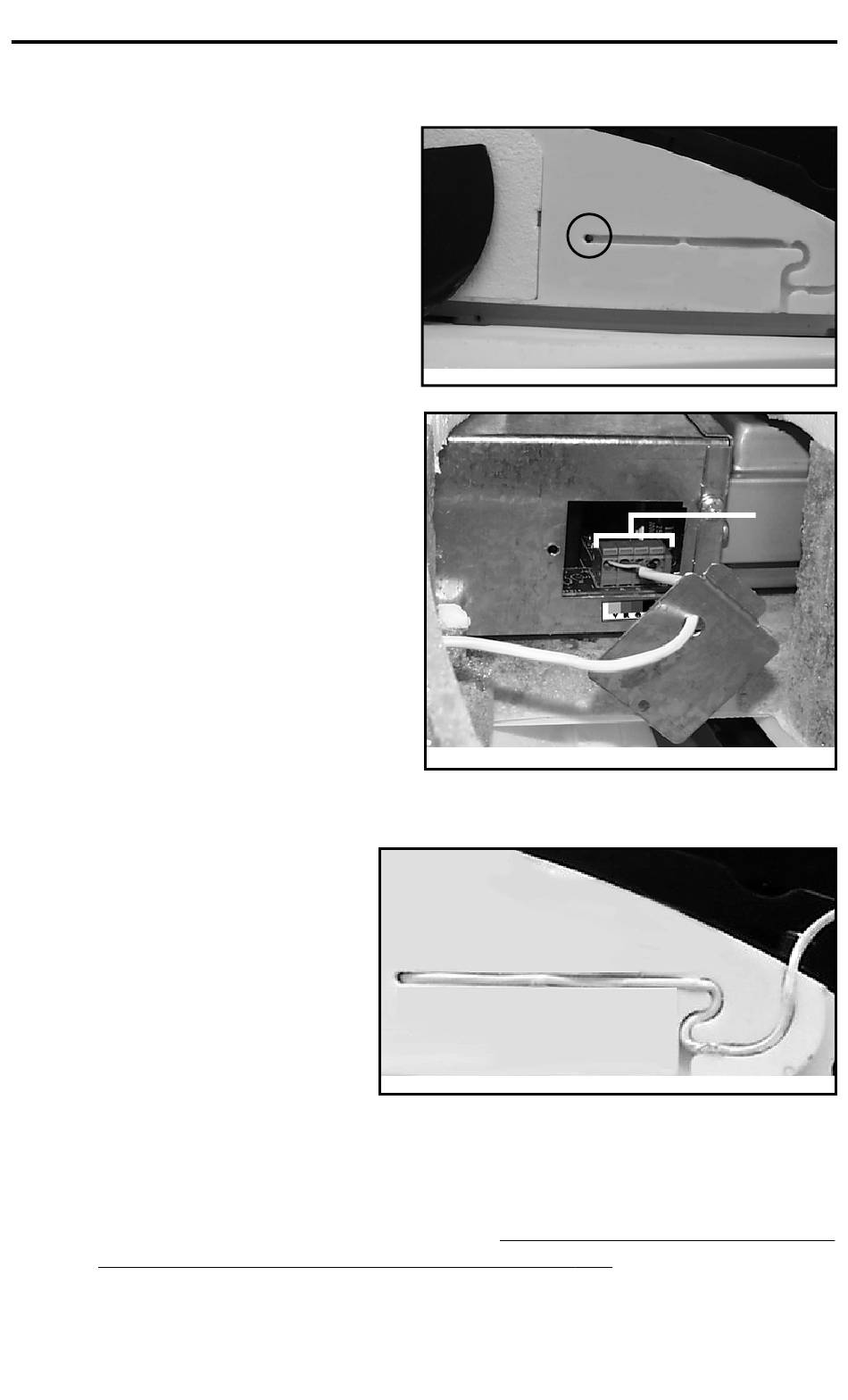

8. À l'aide d'une petite tige, faire un trou
au bout du canal pour le fil de contrôle
(voir l'illustration). Dégainer le bout du
fil pour accéder aux 4 fils. Dénuder le
bout de chacun des 4 fils. Introduire
le fil dans l'appareil par le petit trou
fait précédemment.
9. Afin d'accéder au bornier de la plaquette
électronique, retirer la petite porte située
sur le côté du boîtier électrique et enlever
son ouverture pré-amorcée. Passer le
fil à travers ce trou et brancher chaque
fil à son bornier correspondant (le fil
JAUNE au bornier ''Y'', le ROUGE dans
le ''R'', le VERT dans le ''G''et le NOIR
dans le ''B'').
NOTE : Pour faciliter l'insertion des fils,
pousser sur les languettes (1)
délicatement vers l'intérieur.
Voir l'illustration.
10. Réinstaller la porte sur le côté du boîtier électrique et la bouche ovale 8'' sur l'appareil.
11. Incruster le fil dans son canal
et réinstaller la plaque avant
sur l'appareil.
12. Si l'installation n'est pas complétée, retourner à la Section 3 en page 14. Si
l'installation est terminée, brancher l'appareil.
NOTE : Lorsque qu'un contrôle mural est utilisé, l'interrupteur principal de l'appareil
doit toujours être en position "NORMAL/REMOTE".
(SUITE)
C12 / CM
C34 / CMR)
ET
(
)
SUITE
VD0088
VE0049
VD0089
