Branchez la prise d'alimentation de votre projecteur.
Le DIGIBLIND peut être installé directement sur le sol, ou accroché dans n'importe quelle position sur une
poutre.

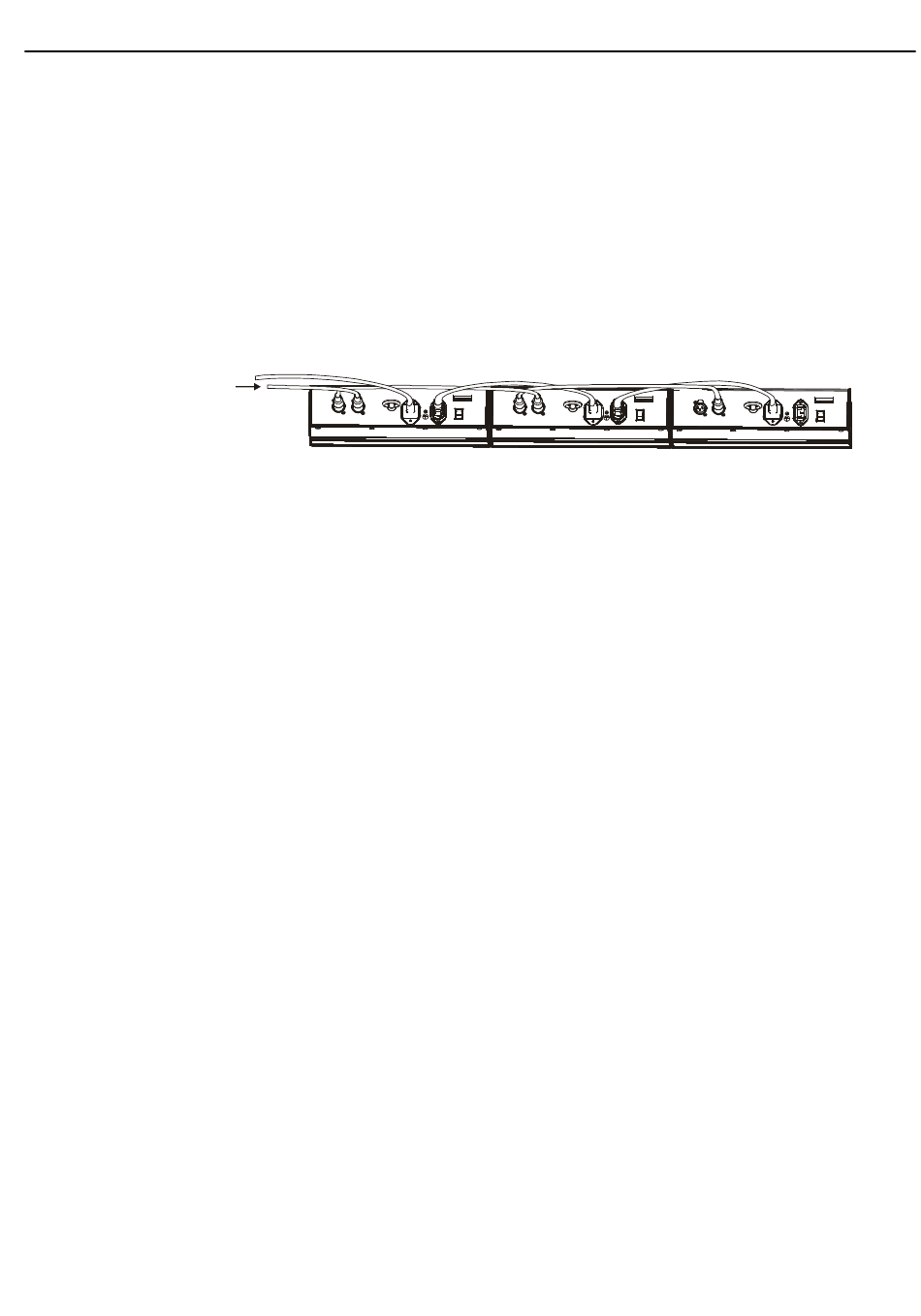

Branchement DMX :
Utilisez des câbles XLR 3 broches pour relier vos appareils les uns aux autres. Branchez votre télécommande
DMX à l'entrée DMX du premier appareil de votre chaîne DMX avec un câble XLR. Branchez ensuite à la
sortie DMX de votre premier projecteur un câble XLR que vous reliez à l'entrée DMX de votre second appareil.
Reliez toujours la sortie du premier appareil à l'entrée de l'appareil suivant, jusqu'à ce que tous les appareils
soient reliés les uns aux autres. Vous pouvez installer vos projecteurs verticalement ou horizontalement.
Télécommande
DMX
NB :
Pour une installation DMX où les câbles ont à couvrir une distance de plus de 100 m, il est recommandé d'utiliser un
terminal DMX qui est tout simplement une prise XLR munie d'une résistance de 120 Ohm. Branchez ce terminal à la sortie
DMX du dernier appareil de la chaîne.

6 - Adressage

Adressage des appareils :
Tous les appareils doivent avoir une adresse DMX quand vous utilisez un signal DMX, ainsi l'appareil répondra au
signal qui lui est adressé. L'adresse est le numéro du canal sur lequel l'appareil reçoit l'information envoyé par la
télécommande DMX, vous la programmez via les dipswitches situés sur la plaque de connections du projecteur.
Vous pouvez programmer tous les appareils sur la même adresse ainsi tous les appareils répondront au même
signal DMX simultanément, ou vous pouvez programmer chaque appareil sur des adresses différentes, ainsi
chaque appareil répondra à son signal DMX, ils seront donc indépendants.
Le DIGIBLIND fonctionne grâce à 6 canaux.
Pour adresser séparément chaque appareils vous devez sauter 6 canaux entre chaque adresse. L'adresse du
premier appareil sera 1, celle du second appareil sera 7 (1+6), celle du troisième appareil sera 13 (7+6), ainsi
de suite.
Adresse 1
DIGIBLIND DMX LED LUXEON
Adresse 7 Adresse 13
