Encadrement
L'encadrement peut être construit avant ou après l'ins-
tallation du foyer, cependant, la plupart des installateurs
construisent l'encadrement avant l'installation du foyer.
Encadrez le foyer avec du bois de 2 X 4 ou des matériaux
plus lourds. Reportez-vous aux dimensions d'encadrement,
Figure 1 pour les caractéristiques de base du foyer.
NOTE : l'encadrement doit être placé de manière à loger
la couverture du mur et le revêtement du foyer.
Installation du câblage électrique
La soufflante requiert une source d'alimentation électrique
120VAC, 60Hz qui sera acheminée du côté droit du foyer
en utilisant la conduite de fils de type ''romex torsadé''
fournie avec l'unité. Cette connexion doit être complétée
avant l'installation finale du foyer et avant l'installation des
matériaux de finition.
1. Fixer le fil blanc de l'alimentation électrique provenant
de la maison au fil blanc de la conduite de fils de type
''romex torsadé'' et sécuriser le tout en installant un
connecteur.
2. Fixer le fil noir de l'alimentation électrique provenant
de la maison au fil noir de la conduite de fils de type
''romex torsadé'' et sécuriser le tout en installant un
connecteur.
3. Fixer le fil de mise à la terre de l'alimentation électrique
provenant de la maison au fil de mise à la terre de la
conduite de fils de type ''romex torsadé'' et sécuriser le
tout en installant un connecteur. (Fig. 9)
IMPORTANT : Les connecteurs doivent être bien serrés.
NOTA : Vérifier les codes de bâtiment locaux pour détermi-
ner si une boîte de jonction est nécessaire à la connexion
entre l'alimentation électrique et la conduite de fils de type
''romex torsadé''. Lire également les instructions d'instal-
lation de la boîte de jonction et du contrôleur de vitesse
(SCVS).
Blanc

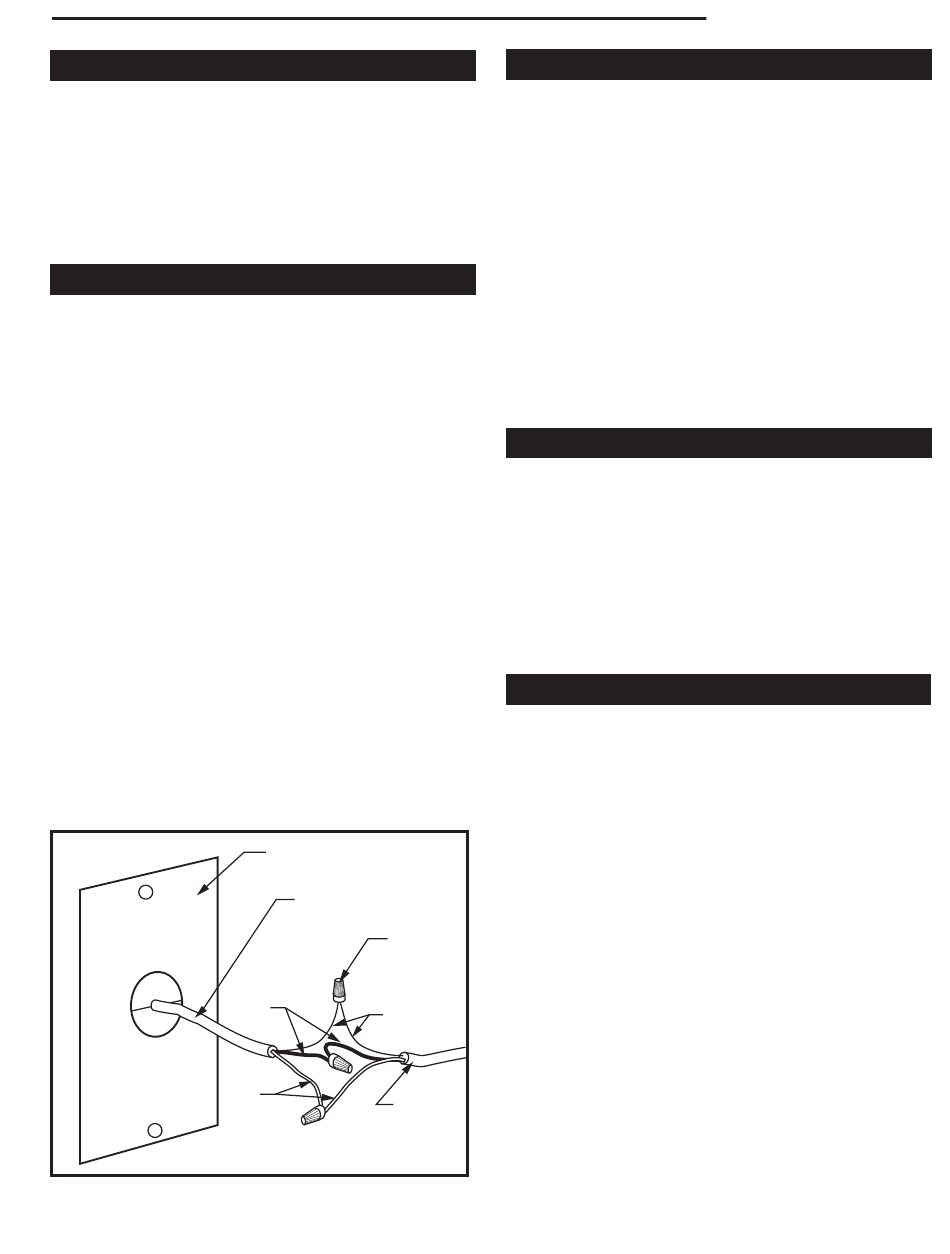

Fig. 9 Diagramme électrique.
30005481
Plaque de recouvrement élec-
trique du foyer
Conduite de fils de type
"romex torsadé" (fournie)
Con-
necteurs
de fils (non
fournis)
Noir
Mis à la
terre
Câblage
domes-
tique
(120V,
60Hz)
FP1062
FP1062
Installation de la cheminée
Étant donné que le montage de la cheminée a déjà été
expliqué, vous savez exactement comment effectuer
l'installation — le nombre de tuyaux requis, le nombre de
coudes, le cas échéant, et le type de sortie à utiliser.
ATTENTION : signalez à votre distributeur, les pièces
endommagées pendant le transport. Vérifiez surtout la
connexion aux extrémités des sections de la cheminée
et des coudes.
NOTE : Les foyers peuvent utiliser les cheminées, mo-
dèle SK8 ou modèle S (3 parois) de MHSC. Le foyer de
série BR/BC supporte la cheminée SK8 mais un collier
adaptateur TWABR est requis pour l'utilisation d'une
cheminée de modèle S (trois parois). La procédure d'ins-
tallation décrite dans ce manuel s'applique uniquement
au système SK8. Un des modèles de cheminée peut
être utilisé, mais il n'est pas possible de les mélanger.
Montage vertical de la cheminée
Pour repérer la ligne centrale du conduit de fumée,
installez le foyer à l'endroit qu'il occupera et mesurez
depuis le mur : 9 ¼ po (241 mm). Repérez directement
au-dessus du foyer, un point sur le plafond. Dessinez
une ligne parallèle sur le mur arrière en passant par ce
repère. (Fig. 10)
Avec un fil à plomb juste au-dessus du point central
du collier du conduit de fumée, marquez un repère au
plafond pour établir le point central de la cheminée. (Fig.
10)
Installation avec décalage
Afin d'éviter une obstruction, il peut être nécessaire de
décaler la cheminée de la verticale. Pour ce faire, utili-
sez des coudes. Utilisez le tableau de coude de déca-
lage de 30°, Page 6 pour déterminer les pièces requises
et le décalage approprié.
Pour chaque décalage, il faut deux (2) coudes. Le se-
cond coude est équipé de sangles de support. Il est très
important d'installer le second coude de chaque déca-
lage le plus près possible du plafond ou de le soutenir
le plus possible pour que les bandes de coude soient
fixées aux éléments de charpente et supportent le poids
de la cheminée.
Déterminez la distance de décalage de votre montage
depuis la ligne centrale du foyer à la ligne centrale de la
cheminée au passage à travers le plafond.
Localisez le point central de la cheminée sur le plafond
vu que le montage est tout droit. Mesurez la dimension
du décalage à partir du point central de la cheminée
montée verticalement sur le plafond.
