Quand les coudes sont installés, seul le tuyau extérieur
s'enclenche. Les tuyaux du milieu se glissent. Vérifiez
toujours que les sangles sur le coude supérieur sont atta-
chées à un élément de charpente. (Fig. 19)
Continuez l'installation du tuyau comme requis jusqu'à
ce que le tuyau passe au travers du toit. À ce point, vous
devez installer une entretoise coupe-feu.
Section du tuyau
HAUT

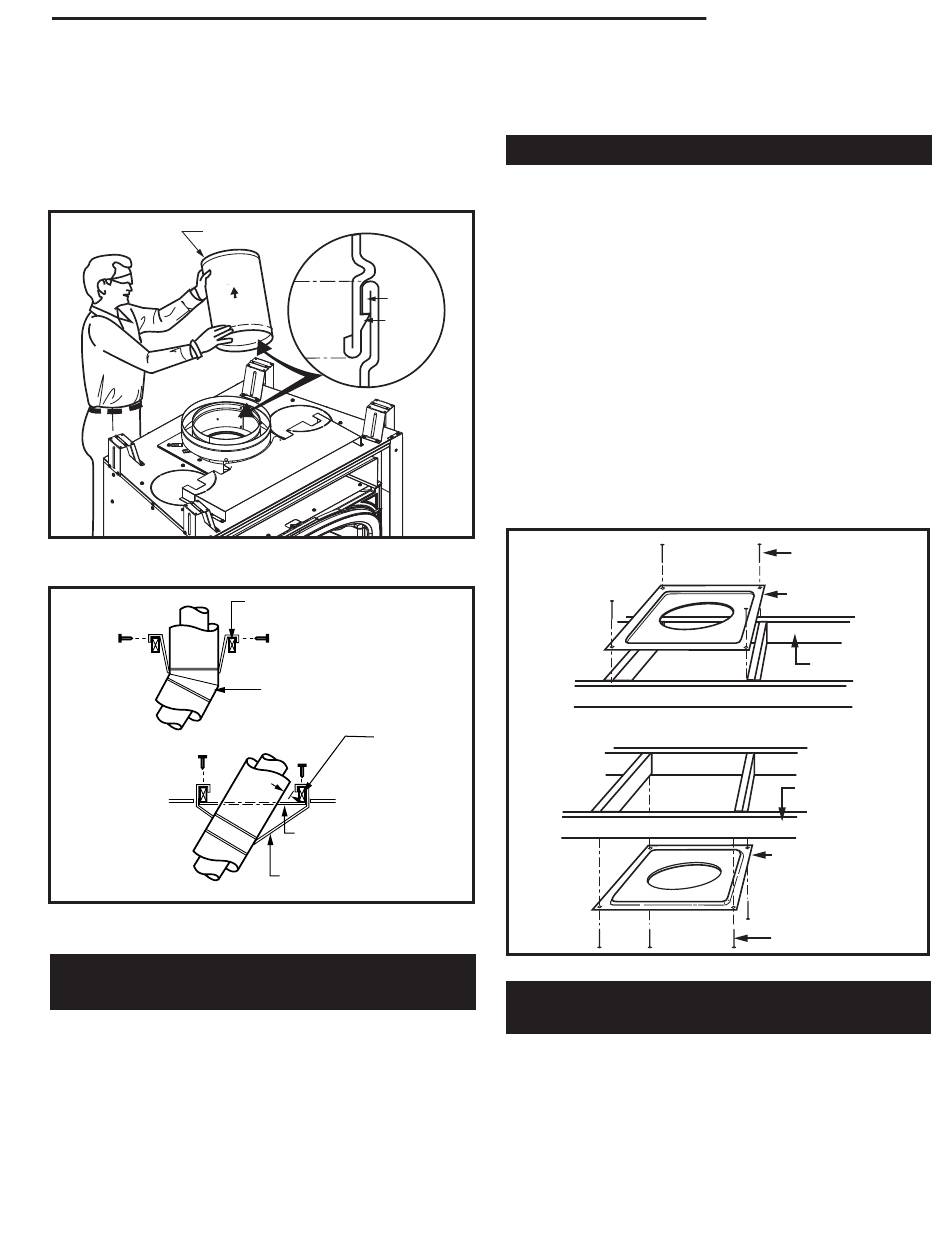

Fig. 18 Installation du tuyau, avec enclenchement signalant la
Installation du tuyau, avec enclenchement signalant la
fixation.
Sangle de coude
Sangle - mon-
tage en angle
FP1566
EWF Pipe install
Circulating models
3/05 djt
FP270/271
Fig. 19 Fixation des sangles à un élément de la charpente.
Fixation des sangles à un élément de la charpente.
Installation de l'entretoise coupe-feu dans
le trou du plafond
Une entretoise de coupe-feu est utilisée pour le maintien
de l'espace approprié et de la sécurité.
Clouez l'entretoise du coupe-feu (à chaque coin) aux élé-
ments de charpente du trou de plafond. NOTE : il n'y a pas
besoin d'entretoise de coupe-feu au niveau du toit.
Les tailles de trou répertoriées Figure 11 pour les entre-
toises de coupe-feu de montage coudé donnent l'espace
d'air requis au niveau du tuyau de cheminée pour un
30005481
Coude
de
tuyau
Retour
Élar-
gisse-
Retour
ment
de
tuyau
FP1566
Support de structure
Sangle de coude (doit
être serrée)
Encadre-
ment du trou
de plafond
Coupe-feu – montage
en angle
Sangle du support de chemi-
née (doit être serrée)
FP270/271
CR Series
2/19/99 djt
plafond d'une épaisseur allant jusqu'à 8 po (203 mm).
Quand l'épaisseur du plafond combinée aux solives et aux
matériaux au sol dépasse 8 po (203 mm), il faut ajuster l'en-
cadrement pour maintenir les espaces d'air minimum.
Installation de l'entretoise du coupe-feu
La Figure 20 décrit les différentes procédures d'installation
pour un grenier et pour un espace autre qu'un grenier.
Si l'espace au-dessus du plafond n'est pas un grenier,
installez l'entretoise de coupe-feu avec la bride sur le côté
du plafond et la partie coudée en prolongement vers le
haut dans le trou
Si l'espace au-dessus du plafond est un grenier, installez
l'entretoise de coupe-feu avec la bride sur le haut du trou
encadré et la partie coudée en prolongement vers le bas
dans le trou.
Les coupe-feu ne sont pas fournis, ni requis sur les murs
verticaux.
NE mettez PAS d'enduit d'étanchéité autour de la zone
où le tuyau extérieur glisse par l'entretoise du coupe-
feu. Si vous scellez cette zone, un incendie pourrait se
produire.
Installation de
grenier
Installation de plafond
Fig. 20 Installation d'un coupe-feu.
Normes canadiennes pour
écran d'isolation
FP593
Au Canada, un écran d'isolation de grenier est requis pour
SR/C
éviter que la section de cheminée ne touche l'isolation.
11/20/97
Les dimensions d'encadrement pour le trou de cheminée
doivent être de 14Z\x po x 14Z\x po (368 x 368 mm). Un
écran de grenier DOIT être installé sur le haut des solives
du grenier (au-dessus du niveau du sol). (Fig. 21)
Vermont Castings Stratton
Clous (4)
(4)
Entretoise
coupe-feu
Solive
Solive
Entretoise
coupe-feu
Clous (4)
FP593
13
