Installer le mur fini
avant d'installer la
plaque de visage.
812 mm
(32 po)

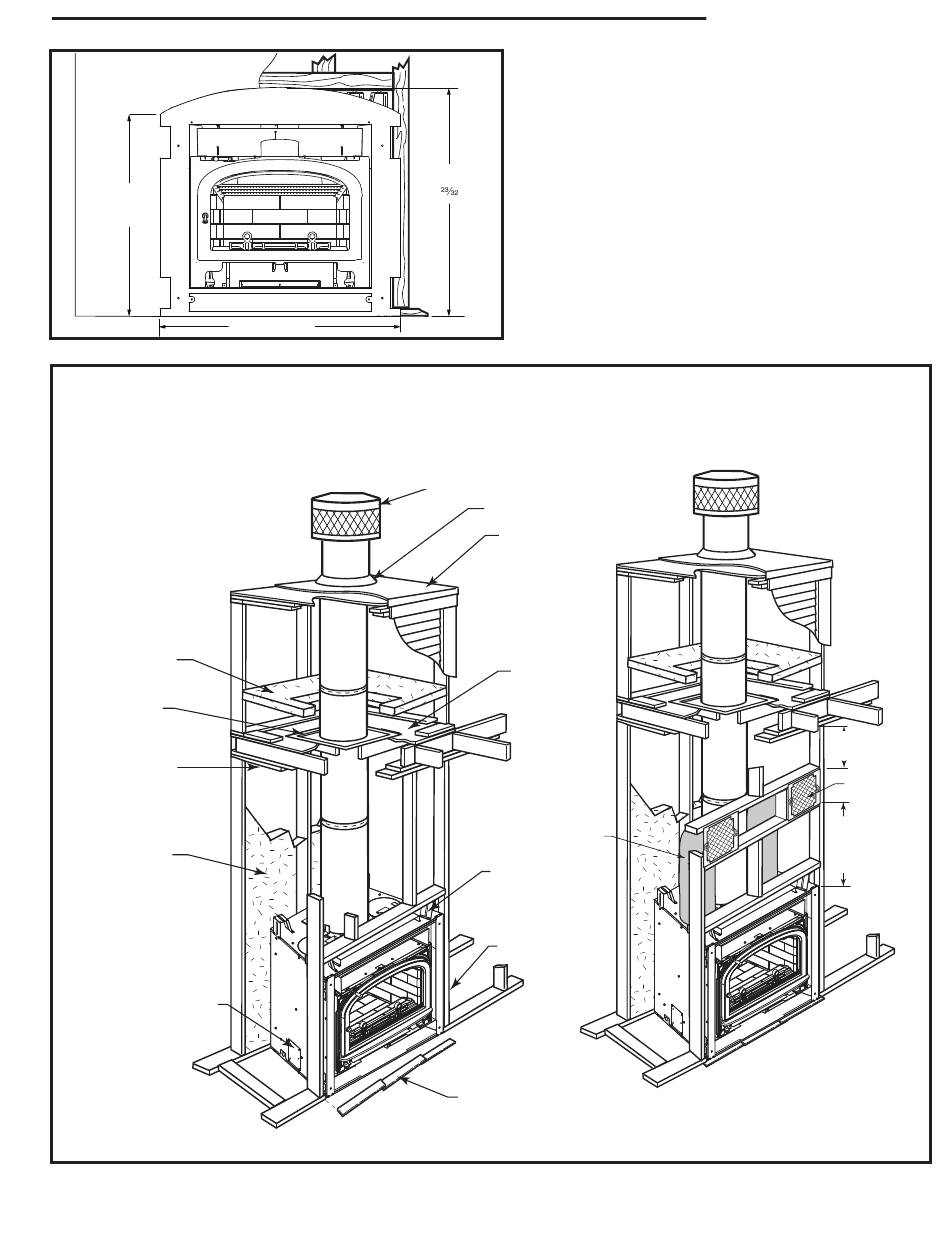

Fig. 2 Stratton avec le modèle de brique en place.
5481
Installation du conduit
Stratton finish specs fr
Les méthodes d'isolation don-
nées sont en option pour les
climats froids mais ne sont pas
exigées pour le fonctionnement
de l'appareil.
Panneau isolant
(coupé autour
du coupe-feu)
Coupe-feu
Niveau du
plafond
Seulement le
panneau isolant
DOIT être utilisé
dans le conduit
Air extérieur
Fig. 3 Identification du foyer et des parties du conduit.
30005481
965 mm (38 po)
FP1858
FP1858
Stratton parts id
5/08
882 mm
(34
po)
Chapeau
Mitre
Solin
Coupe
tirage
Conduit
flexible
Entretoise
Accès életrique
Bandes de protection
en métal (1,2 or 3
pieces)
Vermont Castings Stratton
Charpente avec nécessaire
de tuyau gravité
FP1875
gravity vent kit
7/08
305 mm
12"
(305 mm)
(12 po)Min.
Min.
Grille
conduit
610 mm
24"
(24 po)
(610 mm)
Min.
Min.
FP1875
5
