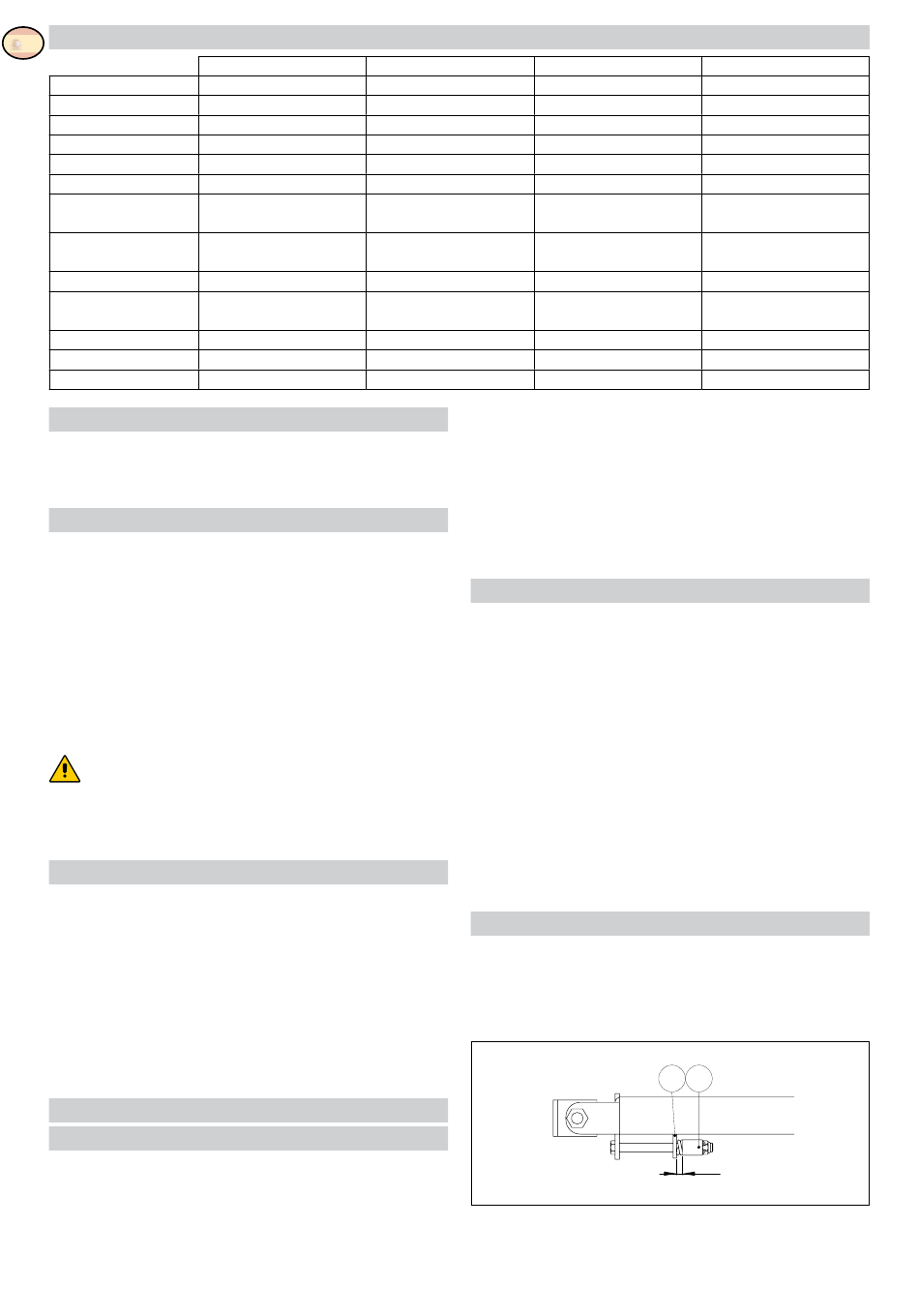

1. DATOS TÉCNICOS
E
Alimentaciòn
Absorción
Fusible F1
Empuje
Carrera máxima
Área max
Velocidad
apertura
Velocidad
cierre
Clase de servicio
Intermitencia
Temperatura
Grado de protección
Tablero de mando
2. REFERENCIAS ILUSTRACIONES
La garantía de funcionamiento y las prestaciones declaradas
se obtienen sólo con accesorios y dispositivos de seguridad
DITEC.
2.1 Referencias instalación tipo (fig. 1)
[1] Radio
[2] Grupo mando
[3] Abrazadera fijación
[4] Corredera
[5] Cable de desbloqueo
[6] Guía
[7] Junta guía
[8] Transmisión
[9] Fotocélulas
[10] Costa sensible
[11] Conectar la alimentación a un interruptor omnipolar con
distancia de apertura de los contactos de al menos 3
mm (no suministrado por nosotros) o mediante enchufe
eléctrico. La conexión a la red tiene que efectuarse en un
canal independiente y separado de las conexiones a los
dispositivos de mando y seguridad.
2.2 Accesorios
BATK1 Kit baterías
GLOBEC Adaptador para basculantes de contrapesos
ASB1 Kit desbloqueo externo cable con cerradura
ASB2 Dispositivo de desbloqueo cable para
GLOBEL Set alargamiento cadena
GLOBELV Set alargamiento correa (sólo guía en acero)
GLOBEFM Retén de tope adicional al cierre
GLOBESI Soporte intermedio
GLOBEGF Guía de hierro
GLOBEGA Guía de aluminio
3. INSTALACIÓN
3.1 Ensamblaje GLOBE de cadena (fig. 4)
- Tender la cadena.
- Introducir la junta [1] hasta el tope de la guía. Introducir la
guía [2] hasta el tope. Introducir la junta [3] hasta el tope
de la guía [2].
GLOBE - IP1839
GLOBE7
230 V~ / 50-60 Hz 120 V~ / 50-60Hz
0,7 A
F1,6A
500 N
2500 mm
7 m²
0,15 m/s (cadena) 0,15 m/s (cadena)
0,18 m/s (correa) 0,18 m/s (correa)
0,10 m/s (cadena) 0,10 m/s (cadena)
0,12 m/s (correa) 0,12 m/s (correa)
3 - FRECUENTE 3 - FRECUENTE
S2 = 30 min
S3= 50%
-20° C / +55° C
IP10
70R
GLOBE7J
230 V~ / 50-60 Hz
1,4 A
F3,15A
500 N
2500 mm
7 m²
0,15 m/s (cadena)
0,18 m/s (correa)
0,10 m/s (cadena)
0,12 m/s (correa)
3 - FRECUENTE
S2 = 30 min
S3= 50%
-20° C / +55° C -20° C / +55° C
IP10
70R
- Sobreponer la guía [4] a la junta [3], introducir correctamente
la transmisión en la guía [4]: alzar la guía como indicado
en el detalle para consentir la introducción de la
transmisión.
- Desplazar la junta [3] hacia la transmisión hasta el tope
de la guía [4].
Nota: las guías tienen un sentido de introducción (véase topes
[x] indicados en la figura).
3.2 Ensamblaje GLOBE de correa (fig. 5)
- (fig. 5a) Ensamblar la correa a la transmisión y a la
corredera.
- (fig. 5b) Ensamblar el retén correa como indicado en
figura.
- (fig. 5c) Enganchar las dos extremidades de la correa al
perno de desbloqueo a través de las juntas respetando el
sentido del perno indicado en figura.
- (fig. 5d) Introducir el anillo de transmisión (correa -
transmisión - corredera) en la guía.
- (fig. 5e) Pasar la correa alrededor de la polea y bloquearla
con el perno [Y]. Ensamblar la guía como en fig. 3,
encajarla en el grupo mando hasta el tope y bloquear el
tornillo [K].
- (fig. 5f) Empujar la transmisión hacia el exterior de la guía
y fijar la abrazadera de fijación a la pared.
3.3 Tensión cadena o correa (fig. 6)
- La correcta tensión se obtiene dejando 1÷2 mm entre el
sujetador del resorte [E] y el tope [H] para permitir al resorte
[E] trabajar de la mejor manera.
Atención: una tensión excesiva perjudica el correcto funciona-
miento del automatismo.
46
GLOBE10
GLOBE10J
120 V~ / 50-60Hz
1,2 A
F1,6A
900 N
2500 mm
10 m²
0,15 m/s (cadena)
0,18 m/s (correa)
0,10 m/s (cadena)
0,12 m/s (correa)
3 - FRECUENTE
S2 = 30 min
S2 = 30 min
S3= 50%
-20°C / +55°C
IP10
71R
H E
1÷2
2,4 A
F3,15A
900 N
2500 mm
10 m²
S3= 50%
IP10
71R
