6. Elektroarbeiten

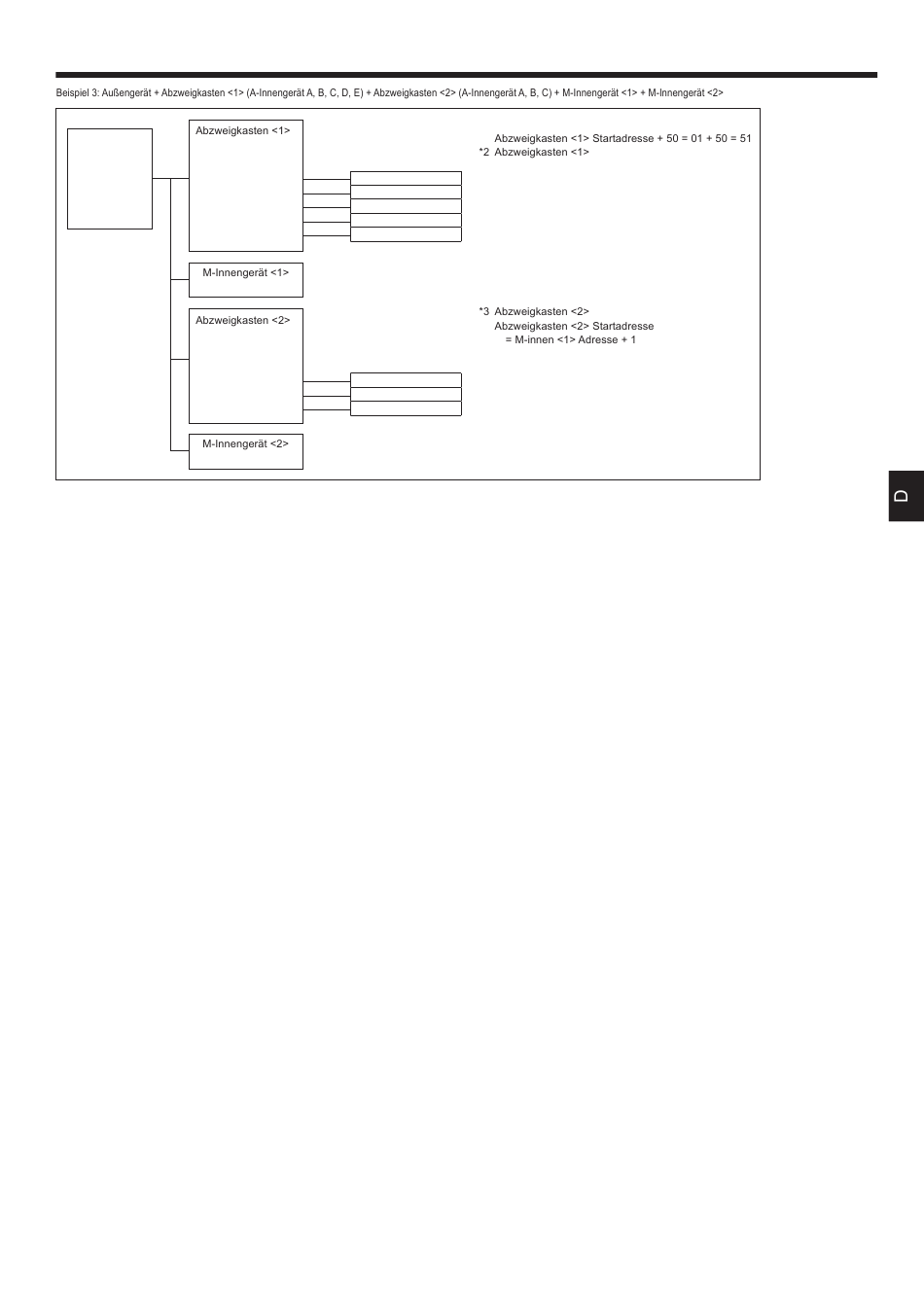

Adresse (01) *2
SW1 1, 2, 3, 4, 5 EIN
Außenadresse
(01) = Anschluss A
(51) *1
(02) = Anschluss B
(03) = Anschluss C
(04) = Anschluss D
(05) = Anschluss E
Adresse (06)
Adresse (07) *3
SW1 1, 2, 3 EIN
SW1 4, 5
(07) = Anschluss A
(08) = Anschluss B
(09) = Anschluss C
Adresse (10)
A-Innengerät
A-Innengerät
A-Innengerät
A-Innengerät
A-Innengerät
AUS
A-Innengerät
A-Innengerät
A-Innengerät
*1 Außenadresse
Adresse Anschluss A = Startadresse = 01
Adresse Anschluss B = Startadresse + 1 = 02
Adresse Anschluss C = Startadresse + 2 = 03
Adresse Anschluss D = Startadresse + 3 = 04
Adresse Anschluss E = Startadresse + 4 = 05
= 06 + 1 = 07
Adresse Anschluss A = Startadresse = 07
Adresse Anschluss B = Startadresse + 1 = 08
Adresse Anschluss C = Startadresse + 2 = 09
