Branchements

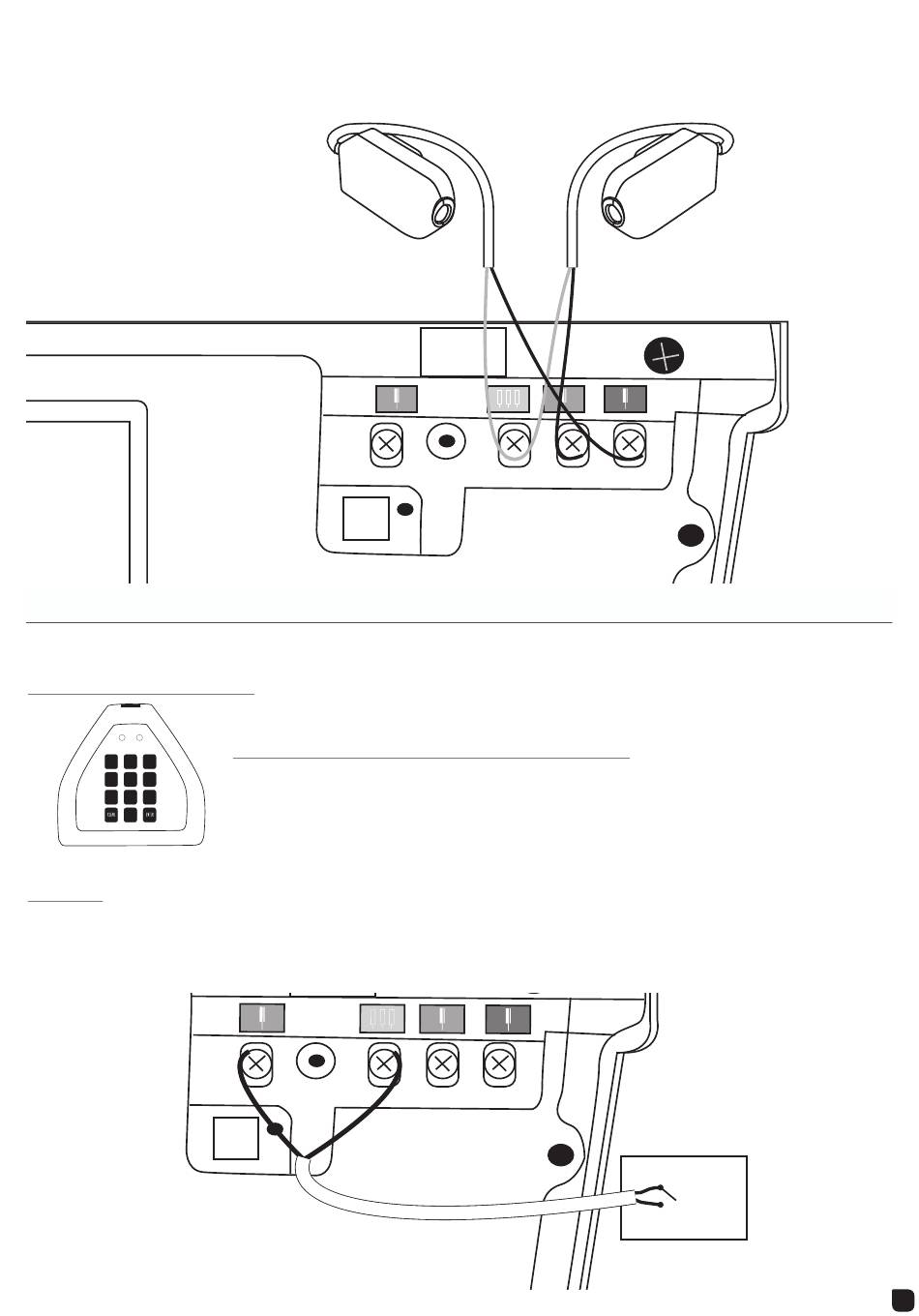

Connecter les deux fils de la photocellule réceptrice sur les entrées
Connecter les deux fils de la photocellule émettrice sur les entrées
6-3 • Organes de commande supplémentaires
Il est possible de commander l'automatisme de garage à partir d'organes de commande filaire possédant une sortie de type
contact sec normalement ouvert (exemple : sélecteur à clé, poussoir,...) ou à partir de commande sans fil.
ORGANE DE COMMANDE SANS FIL
1 1
2 2
3 3
4 4
5 5
6 6
7 7
8 8
9 9
0 0
Organe de commande filaire
Important : Le branchement d'un contact alimenté à la place d'un contact sec provoquera la destruction de l'automatisme.
- Pour l'installation se référer à la notice de l'organe de commande.
- Pour connecter un organe de commande filaire à l'automatisme de garage, utiliser un câble 2x0,5mm2 dont la longueur ne
dépasse pas 20m.
Connecter les deux fils de l'organe de commande filaire sur les entrées
Photocellule
émettrice
Clavier à codes sans fil. Réf. 104210
Pour la programmation des codes, se référer à la notice du clavier à codes.
• Programmation du clavier à codes avec la motorisation
Procéder comme pour la programmation d'une télécommande mais au lieu d'appuyer sur le bouton
de la télécommande, composer le code programmé sur le clavier à codes.
(Interrupteur à clé. Réf. 104258)
et
situées à l'arrière du bloc moteur.
et
situées à l'arrière du bloc moteur.
blanc
noir
blanc
bleu
et
situées à l'arrière du bloc moteur.
Photocellule
réceptrice
Contact
sec non
alimenté
Organe de
commande filaire
