5
03.04
Gérer
journal
Journal
graphique
Positionner
repère
 Siemens AG 2004 All rights reserved.
SINUMERIK 840D/840Di/810D Manuel d'utilisation HMI Advanced : (BAD) - Edition 03.04
5.8 Visualiser les variables système
Avec la touche "Gérer journal" une fenêtre de dialogue s'ouvre qui
vous permet de
• mémoriser un nouveau journal dans un fichier ou
• de sélectionner un journal déjà en mémoire.
Avec "Journal graphique", vous ouvrez une fenêtre à l'écran dans
laquelle vous pouvez observer l'évolution du contenu des variables en
fonction du temps, représentée sous la forme d'un graphe.
Les temps sont reportés sur l'abscisse, les
contenus de variable sur l'ordonnée. Les différentes courbes sont
tracées les unes sous les autres, le nom de la variable
correspondante étant visualisé en haut à gauche.

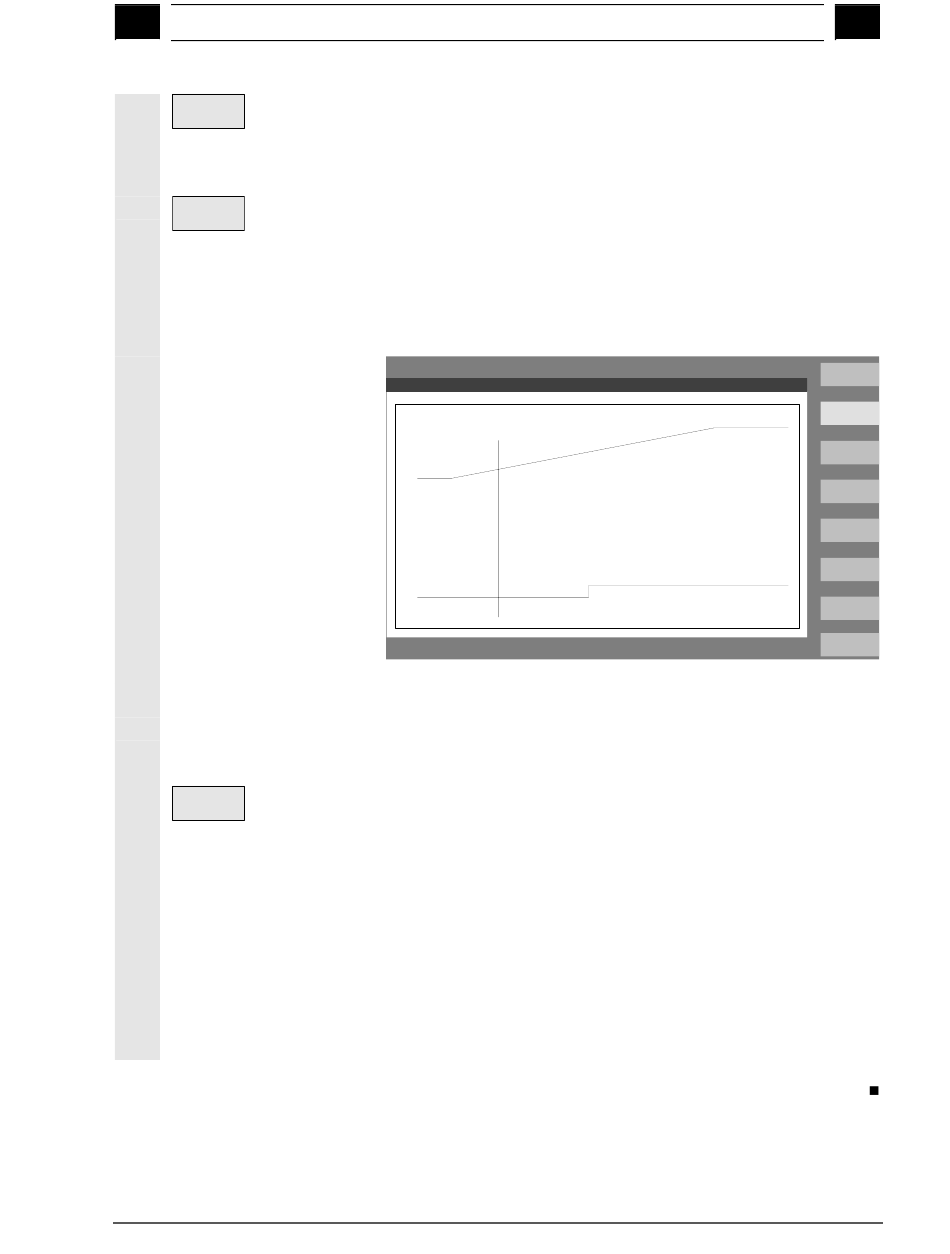

Journal graphique
+ X 900.000 mm 0.000
$AA_IW[1]=1002.000
+ Z 2 3 0 .0 0 0 m m 0 .0 0 0
$A_OUT[3]=0
t[ms]=2000
Dans l'image "Journal graphique", une fonction zoom est disponible
qui vous permet de visualiser sur toute la largeur de la fenêtre la
partie de la courbe que vous avez sélectionnée auparavant.
Avec la touche logicielle "Positionner repère", vous obtenez un
curseur vertical que vous pouvez déplacer vers la gauche ou vers la
droite avec les touches fléchées.
Le texte affecté à la touche logicielle change en conséquence de
"Positionner repère" à "Position. repère 2" et de "Position. repère 2" à
"Agrandir".
Les valeurs des variables au niveau du curseur sont visualisées à
gauche dans l'image.
Aucune mise à l'échelle n'est à faire, celle-ci étant automatique. La
courbe est mise automatiquement à l'échelle en fonction des valeurs
maximum et minimum. Les signaux binaires sont représentés de
façon agrandie.
Groupe fonctionnel Paramètres
Positionner
repère
<<
5
5-259
