Condumax II Manuel de l'utilisateur
2.5.2
Raccord d'alimentation
Un CA monophasé est requis pour la connexion électrique.
L'alimentation électrique peut accepter des tensions situées entre 90 et 260 VCA, 47/63 Hz.
L'unité requiert un maximum de 125 W pour fonctionner correctement.
Le raccordement du câble en entrée dans le système de mesure s'effectue par le fond du boîtier.
•
Pour les versions du produit répondant à la certification ATEX/IECEx/UKCA,
3 trous taraudés ISO M20 sont fournis.
•
Pour les versions du produit répondant à la certification cQPSus, 3 entrées NPT
de ½" sont fournies.
Des connexions électriques sont effectuées sur un bornier à vis détachable, monté sur les
principales connexions de la carte de circuit imprimé.
Les borniers ont les
marques suivantes:
L = phase
N = neutre
E = terre/masse
Michell Instruments
1
Alimentation électrique
connecteur
Câble de raccordement devant
être conforme aux
spécifications d'utilisation
stipulées dans la
certification ATEX/IECEx

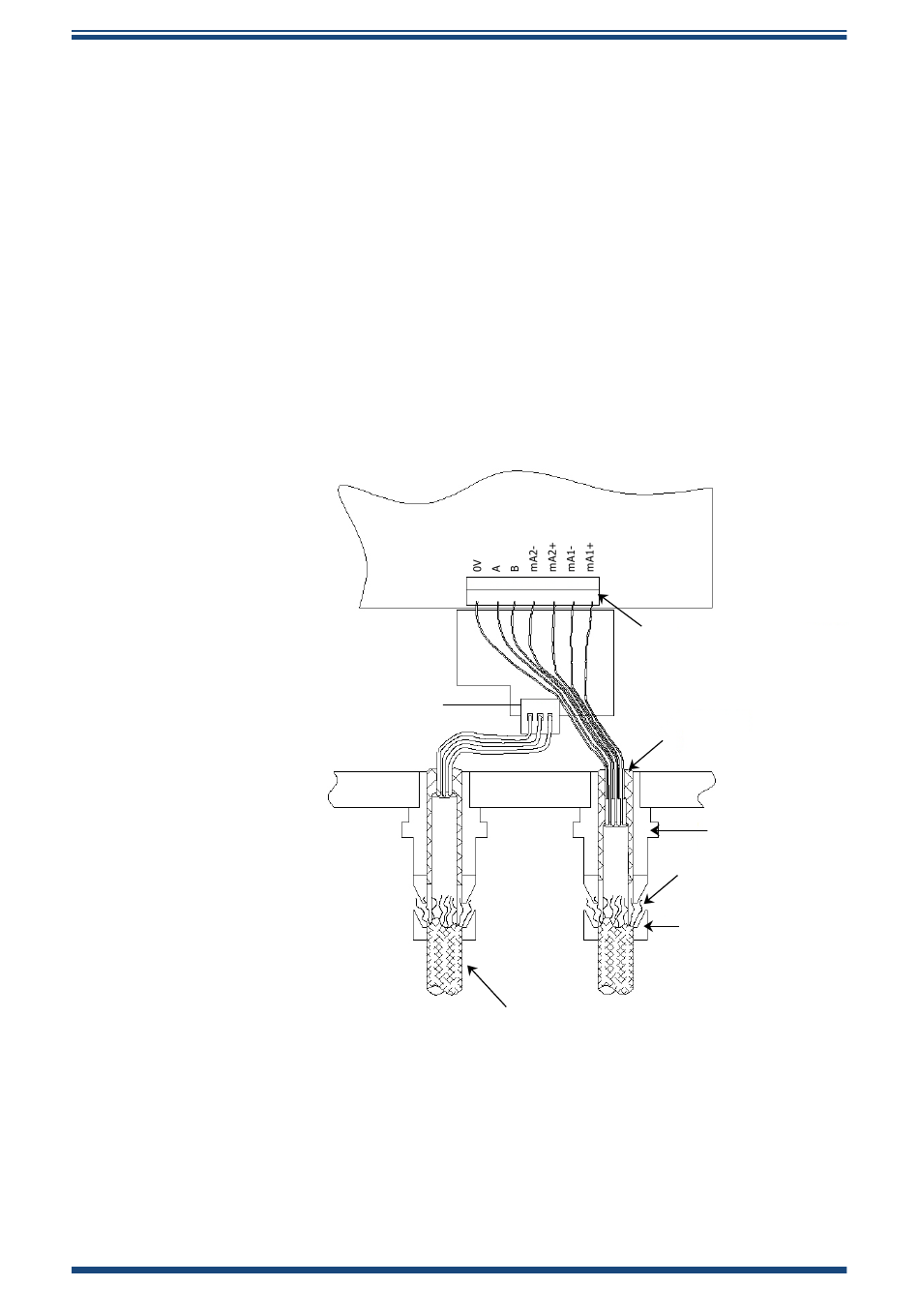

Schéma 6
Diagramme d'accrochage du câblage
2
3
4
5
6
7
Connecteur COMMS
Les tresses métalliques
L E N
le presse-étoupe de
INSTALLATION
Se replient sur
la terre/masse
Presse-étoupe
Protection tressée
Presse-étoupe de
la terre/masse
Collier
15
