Condumax II Manuel de l'utilisateur
2
INSTALLATION
2.1
Sécurité électrique
!
2.1.1
Puissances de l'équipement et spécifications de l'installation
Le commentaire suivant s'applique uniquement à l'analyseur Condumax certifié Ex (système
d'échantillonnage non inclus).
Cet équipement doit être alimenté à une tension se situant entre 90 et 260 VCA, 47/63 Hz.
Puissance nominale maximale : 125 W.
L'alimentation est raccordée par le PL/1 sur le circuit imprimé du connecteur principal.
Tous les connecteurs d'entrée et de sortie sont des PCB en deux parties de type assemblé, d'une
puissance de 300 V et 10 A.
Le bornier à vis, partie détachable de chaque connecteur, est conçu pour accepter des conducteurs
massifs ou câblés de 0,5...2,5 mm2 [de 24...12 AWG].
Michell Instruments
Pendant l'installation de ce produit, veuillez-vous assurer que
l'ensemble des règlements nationaux et locaux en vigueur.
Veuillez isoler l'alimentation avant installation.
Veuillez-vous assurer que l'alimentation est toujours sur la
position OFF pour toute opération sortant du cadre d'une
manipulation normale du produit ou avant tout débranchement de

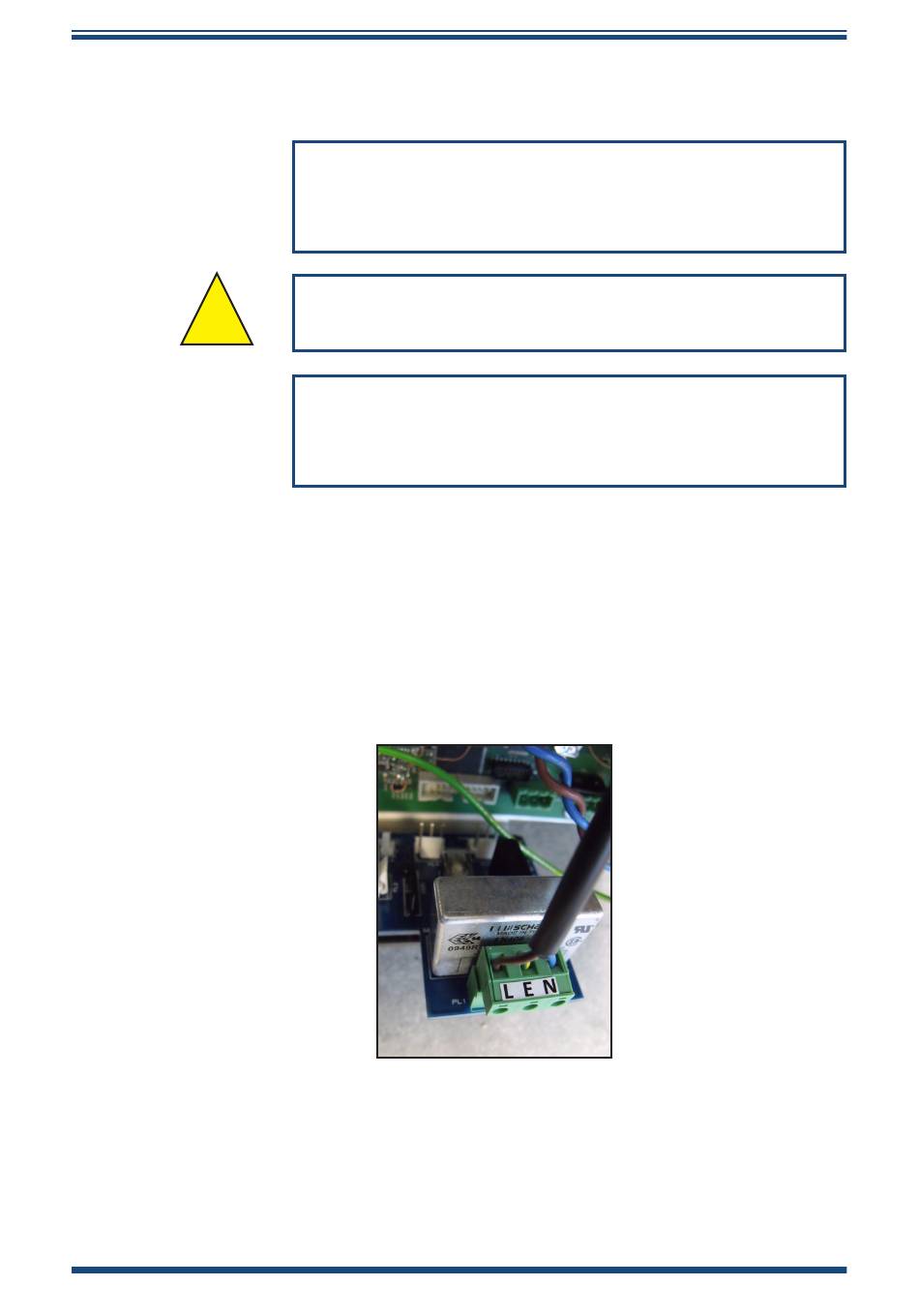

Schéma 1
Connecteur de raccordement électrique
AVERTISSEMENT :
AVERTISSEMENT :
AVERTISSEMENT :
câbles.
INSTALLATION
5
