INSTALLATION
La réduction de la pression et le contrôle du débit de l'échantillon sont requis pour atteindre les
pressions d'analyse désirées et les conditions de débit requises pour l'échantillon de l'analyseur
- voir la section 2.7. Toutes mesures de précaution doivent être prises pour contrer, grâce à
une action de chauffage appliquée directement, l'effet de refroidissement Joule-Thomson sous
lequel l'échantillon de gaz subit une expansion à une pression réduite. La pratique établie dans
ce secteur est de mesurer au point de délivrance le point de rosée de l'eau sur toute la ligne
pendant que le point de rosée du HC est déterminé à une pression intermédiaire, communément
à 27 barg (400 psig), condition cricondotherme à laquelle la température du point de rosée du

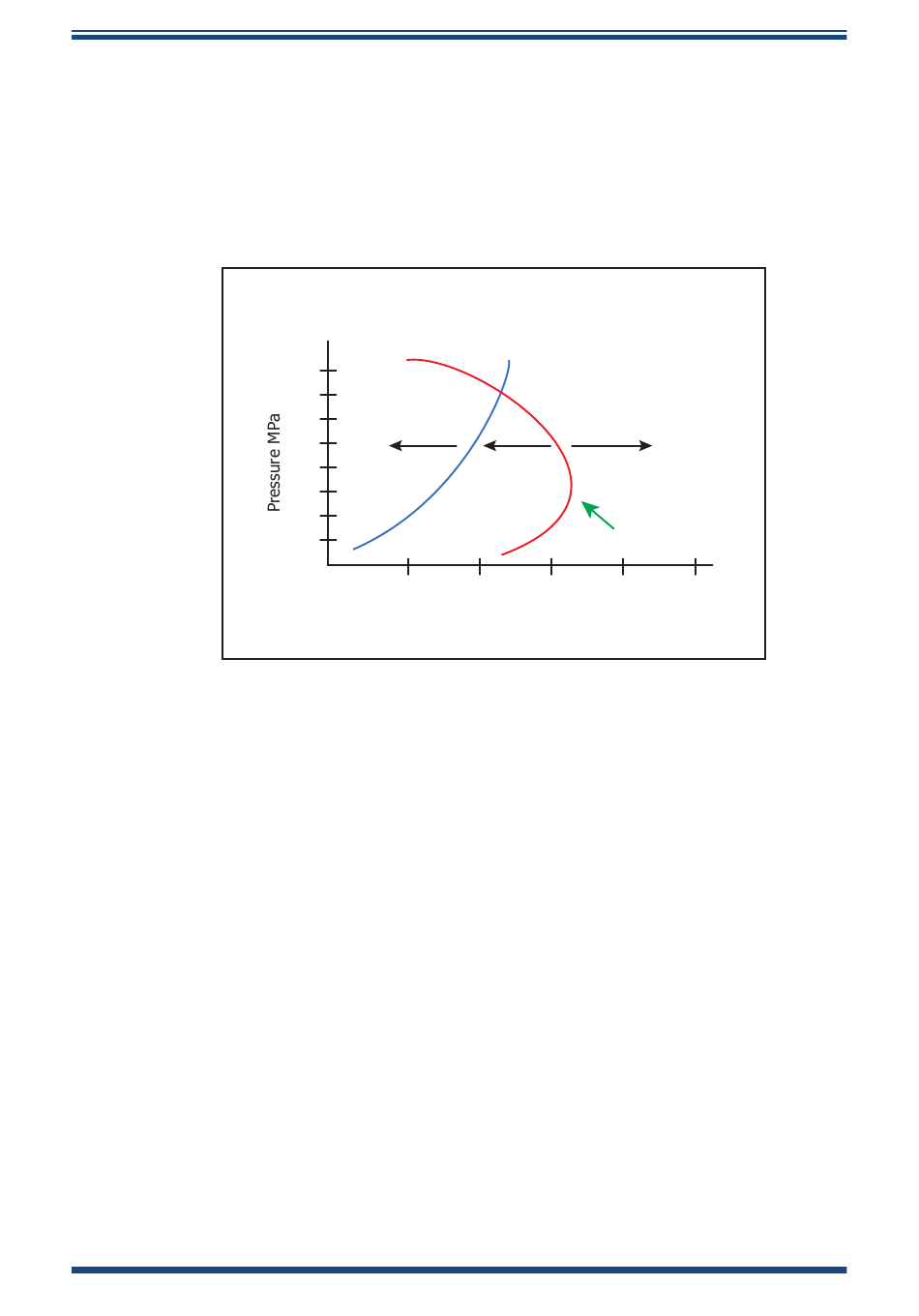

HC sera la plus élevée dans l'enveloppe de phase régressive - voir le schéma ci-dessous:
Schéma 5
Tout comme pour l'échantillon de la ligne de transmission d'impulsion, le système de
conditionnement de l'échantillon (SCS) doit être maintenu au-dessus de la valeur la plus élevée
envisagée pour le point de rosée de l'eau et de l'hydrocarbure ; pour le point de rosée de
l'HC il doit être maintenu à la pression en vigueur pour l'échantillon de « process » et à la
pression d'analyse, soit en logeant le SCS et l'analyseur dans un boîtier isolé, contrôlé au plan
thermostatique et thermique, soit en le positionnant à l'intérieur d'un local adéquat. Pour les
systèmes installés à l'extérieur, le boîtier doit être logé à l'ombre totalement à l'abri des rayons
du soleil et, si nécessaire, il convient d'ajouter une protection avec un toit et trois murs latéraux
pour protéger le dispositif du soleil.
Comme pour tous les équipements analytiques de précision, il est souhaitable de maintenir une
température de fonctionnement modérée. Dans le cas spécifique de l'analyseur du point de rosée
de l'HC, des mesures de précaution doivent être prises pour ne pas élever la température de
fonctionnement de l'analyseur plus que nécessaire, afin de maintenir l'intégrité de l'échantillon.
Étant donné que la mesure du point de rosée peut être effectuée selon le principe du miroir
refroidi, la plage de mesure du point de rosée de l'HC est limitée par la capacité de la plage de
refroidissement par dépression. Dans le cas du Condumax II, la capacité de la plage la plus basse
est >=50 °C selon la température de fonctionnement applicable de l'analyseur. Lorsque l'analyseur
est installé à l'extérieur dans des lieux où le climat est plus chaud ou bien où l'application requiert
une mesure proche ou au-dessous de la limite de la mesure du refroidissement par dépression,
il peut être nécessaire de fournir une méthode de refroidissement auxiliaire pour le boîtier. Un
tel refroidissement peut être obtenu en utilisant un tube Vortex à air comprimé contrôlé par un
thermostat réglable.
