INSTALLATION
2.5
Système de mesure
Veuillez consulter la fiche d'information relative à l'installation et à la maintenance (fournie
séparément), et les Plans du système en Annexe A.
L'instrument est logé dans un boîtier en aluminium EExd qui peut s'accrocher aux murs ou être
monté sur un panneau. Quatre points de fixation sont disponibles avec des trous de passage sur
des centres de fixation où X = 270 mm (10,62 ") et Y = 318 mm (12,51 ").
Les dimensions du boîtier sont :
Hauteur:
Largeur:
Profondeur:
Le boîtier offre une classe de protection ambiante IP66 et doit être monté à la verticale dans
un endroit dépourvu de toute vibration perceptible. Il doit être placé à l'ombre afin d'éviter tout
effet de chauffage dû aux rayons du soleil.
L'analyseur pèse 25 kg (55 livres).
FLAME
ARRESTORS
GAS OUT
GAS OUT
THIS DOCUMENT IS THE PROPERTY OF MICHELL
INSTRUMENTS LTD. AND MUST NOT BE COPIED
NOR DISCLOSED TO A THIRD PARTY WITHOUT
THE CONSENT OF MICHELL INSTRUMENTS.
JSL
CREATED
APPROVED
MICHELL INSTRUMENTS LTD. 20/07/2016 F0148
10
355 mm (13,9"), 50 mm (19,68") avec dégagement de l'installation
310 mm (12,20"), 50 mm (19,68") avec dégagement de l'installation
245 mm (9,64")
240mm
9.45"
Water Dew-Point Channel
Flame Arrestor and Restrictor
1/8" NPT Female
Hydrocarbon Dew-Point Channel
Flame Arrestor and Restrictor
1/8" NPT Female

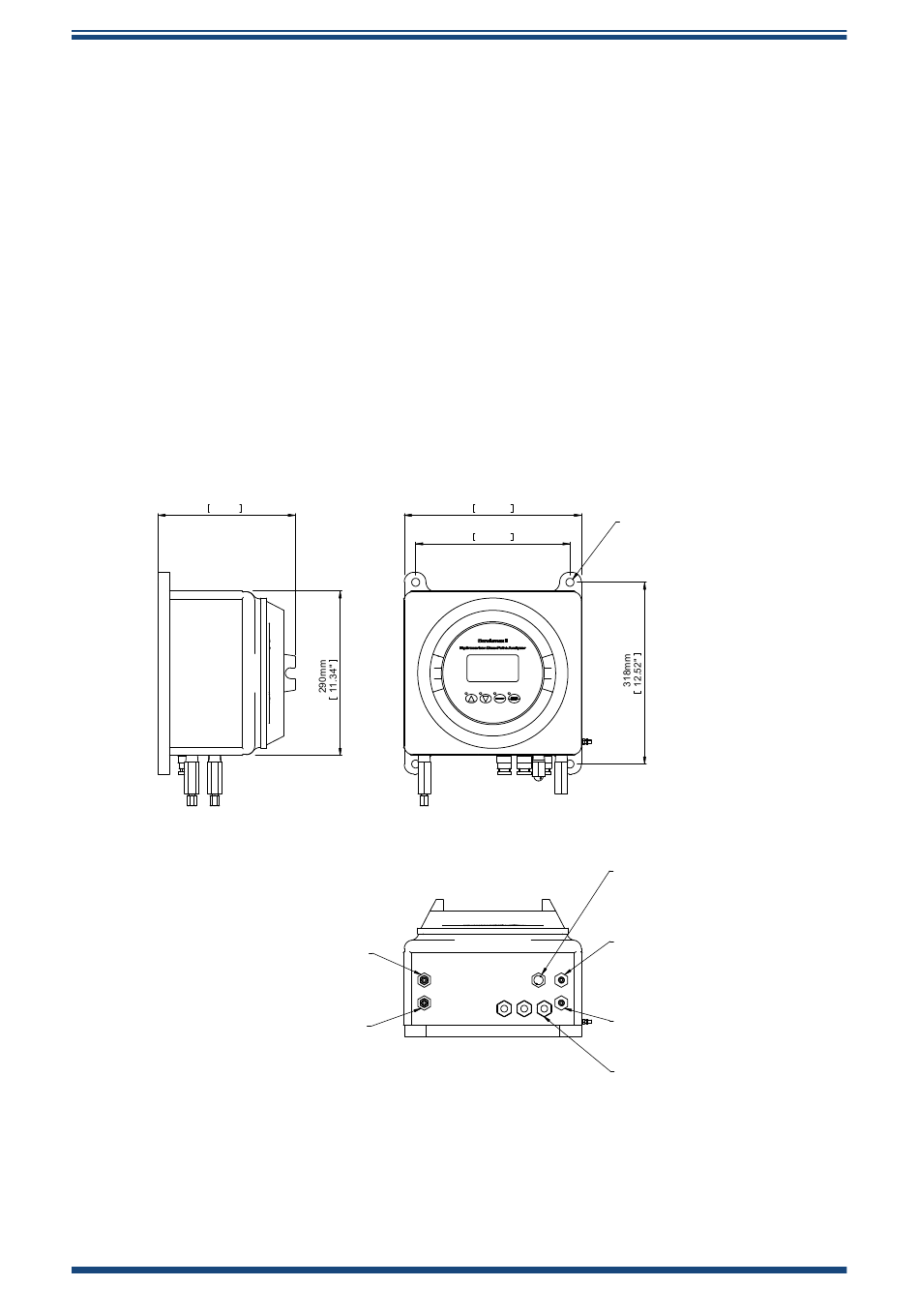

Schéma 3
MATERIAL:
TOLERANCES & DIMENSIONS
3rd ANGLE
0 DEC. PLACE: ± 0.5
PROJECTION
1 DEC. PLACE: ± 0.2
2 DEC. PLACE: ± 0.1
HOLES Ø:± 0.1
ANGLES:± 0.5°
DRAWING UNITS: mm
SCALE: 1:5
Condumax II Manuel de l'utilisateur
310mm
12.20"
270mm
10.63"
Dimensions du Condumax
FINISH:
DRAWING TITLE:
Condumax II Manual Artwork
PROJECT:
97081 Édition du 30.1, Novembre 2021
M12 [1/2"]
Clearance
4 POSN
Enclosure Breather
Do NOT obscure
Hydrocarbon Dew-Point Channel
Flame Arrestor
1/8" NPT Female
Water Dew-Point Channel
Flame Arrestor
1/8" NPT Female
Cable Entry Glands
3 POSN M20 (ATEX/IECEx/UKCA)
3 POSN M20 to 1/2" NPT adaptor (N.America)
XXXXXXXXX
DRAWING No:
SHEET 1 OF 1
A3
