2 LIGAÇÃO DO EQUIPAMENTO
ALIMENTAÇÃO DA REDE
(ligações 1, 2 e 3) O equipamento funciona com
alimentação alternada de 230 Vac 50 Hz.
BOMBAS DOSEADORAS
(ligações 4, 5 e 6 para o pH e 7, 8 e 9 para o pot.
RedOx) A alimentação das bombas deve ser de
230 Vac 50 Hz e no máximo 1A para cada bomba.
DETECTOR DE CAUDAL
(ligações 24 e 25 FLOW) Ligando um contacto
livre de tensão do contactor do motor, monitoriza-
mos a circulação da água pelo circuito porta-son-
das. O funcionamento será sempre em circuito
fechado. Existe a opção de instalar um fluxómetro
(33134).
SONDA DE TEMPERATURA
PTC-1000 (opcional,33134).
ALARME
(ligações 10, 11 e 12) Relé comutado livre de ten-
são que se activa quando ocorre um anomalia que
dispara o alarme. Desactiva-se quando a anoma-
lia que desencadeou o alarme é corrigida ou pres-
sionando a tecla Info.
EASYWATCH

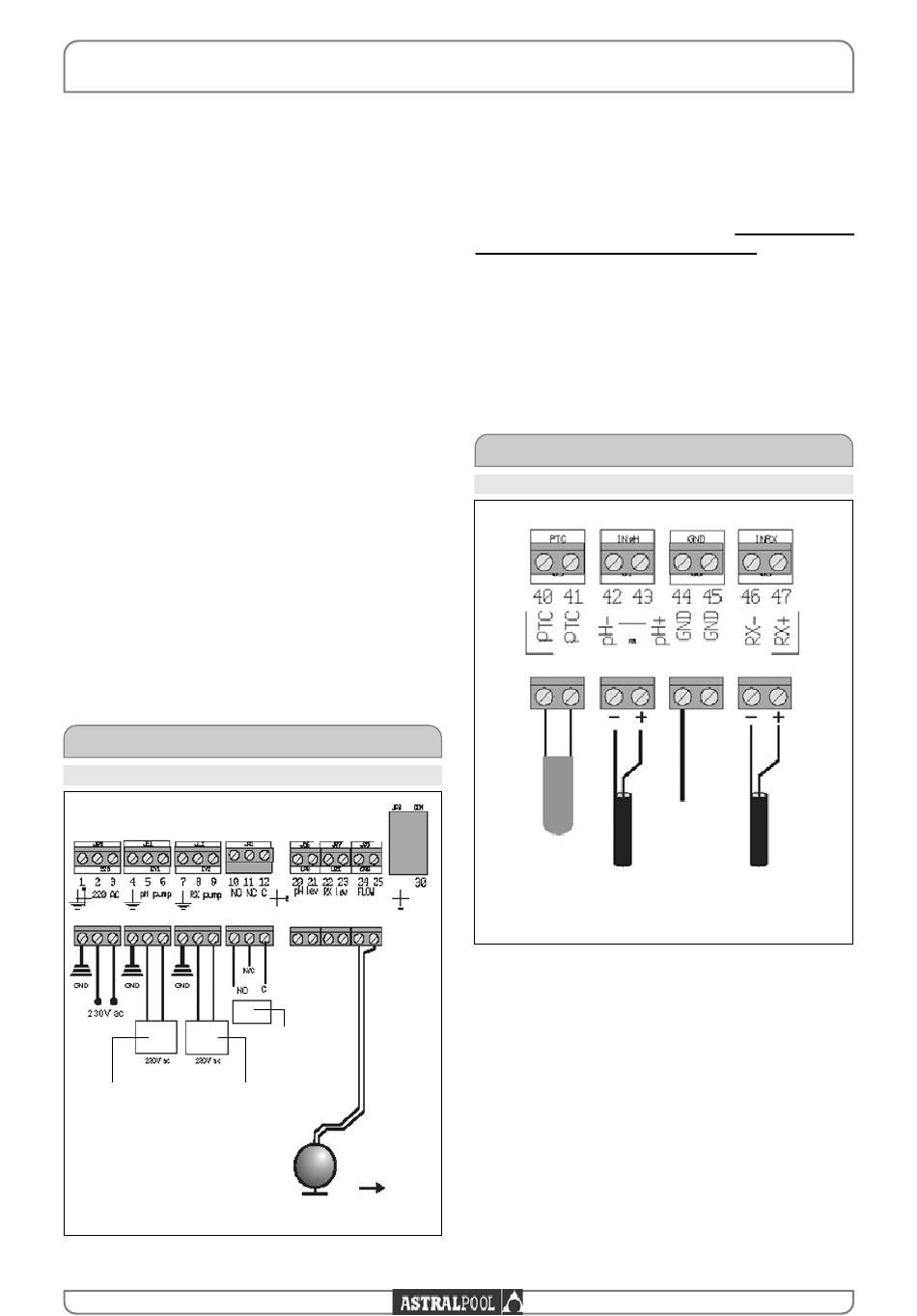

Ligação Placa Fonte pH/RedOx
Alarme
Bomba Bomba ou electroválvula
pH RedOx
55
EQUIPAMENTO DE CONTROLO E REGULAÇÃO
PARA PISCINAS RESIDENCIAIS 32460
Imputs
RS232
Accès
Alarme
Relé
PARA
PISCINA
BOMBA
RECIRCULAÇÃO
PORTUGUÊS
ELÉCTRODOS
Os eléctrodos de leitura devem ser ligados em
modo diferencial, sendo portanto imprescindível
a ligação da tomada equipotencial (EQP) entre
o porta-sondas e o equipamento. O equipamento
é fornecido com os cabos de ligação dos eléctrodos
e a tomada equipotencial ligados da forma indicada
na ilustração abaixo.
Para a instalação dos eléctrodos, siga o esquema
abaixo:
EASYWATCH
Ligação Placa Sondas pH/RedOx
Equipotencial
Sonda temp.
(NTC)
Éléctrodo
pH

3 GARANTIA

A garantia é de 24 meses, ficando excluídas as
peças perecíveis ou de desgaste natural, como os
eléctrodos de pH e do potencial RedOx (mV).
A utilização indevida do equipamento anula a garan-
tia. A garantia não cobre os danos produzidos por
uma má utilização, manipulações ou reparações
indevidas, alterações, transporte inadequado, que-
das, pancadas, acidentes meteorológicos, etc.
EASYWATCH-32460
MANUAL DE
INSTALAÇÃO
Éléctrodo
POT. RedOx
