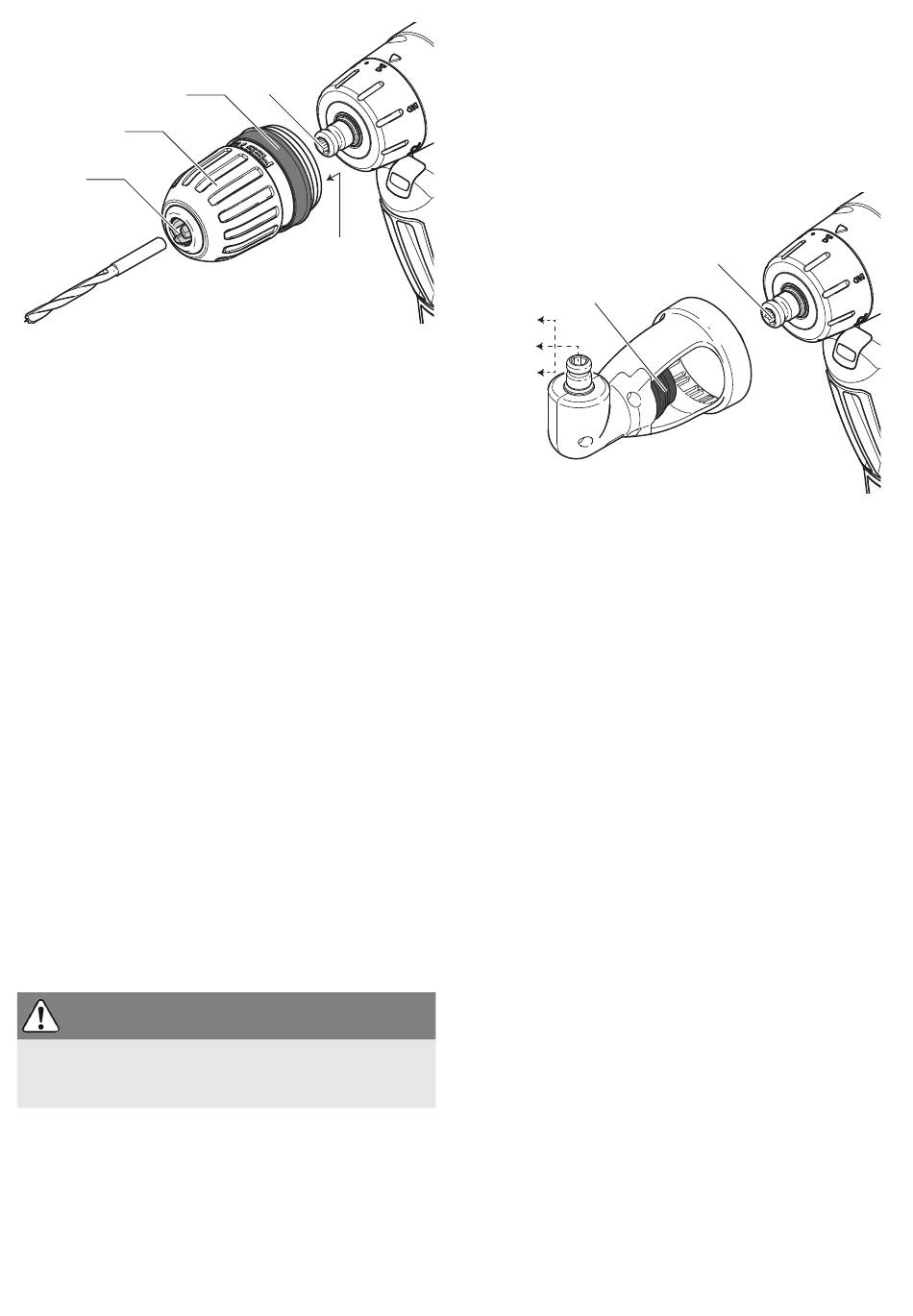

Montage du mandrin de perçage BF-FX 10
Montez le mandrin de perçage sur la broche de
la perceuse [7-4].
Tirez la bague de déverrouillage [7-3] vers
l'avant.
Tournez-la jusqu'à ce que la broche carrée [7-
5] du mandrin de perçage s'engage dans le lo-
gement six pans creux de la broche de la per-
ceuse.
Pressez le mandrin de perçage jusqu'en butée
sur la broche de la perceuse.
Relâchez la bague de déverrouillage [7-3].
Démontage du mandrin de perçage BF-FX 10
Tirez la bague de déverrouillage [7-3] vers
l'avant.
Retirez le mandrin de perçage.
Remplacement d'outil
Tournez la douille de serrage [7-2] dans le sens
inverse des aiguilles d'une montre, afin d'ouvrir
les mâchoires de serrage [7-1].
La flèche se trouvant sur la broche indique le
sens de rotation pour l'ouverture.
Montez l'outil dans le mandrin de perçage.
ATTENTION
Risques de blessures
Serrez l'outil de façon centrée dans le mandrin!
28
7-4
7-5
Tournez la douille de serrage [7-2] dans le sens
des aiguilles d'une montre, afin de serrer l'outil.
Renvoi d'angle XS-AS
Le renvoi d'angle XS-AS (équipement additionnel
en partie) permet un perçage et un vissage à angle
droit par rapport à la machine.
8
8-1
BF-FX 8
BF-FX 10
WH-CE
Montage du renvoi d'angle XS-AS
Tirez la bague de déverrouillage verte [8-1] vers
l'avant.
Montez le renvoi d'angle sur la broche de la per-
ceuse [8-2].
Tournez-le jusqu'à ce qu'il s'engage dans la po-
sition souhaitée.
Le renvoi d'angle peut être fixé dans 16 posi-
tions angulaires différentes.
Relâchez la bague de déverrouillage [8-1].
Démontage du renvoi d'angle XS-AS
Tirez la bague de déverrouillage verte [8-1] vers
l'avant.
Retirez le renvoi d'angle.
Remplacement d'outil
Les outils peut être fixez en renvoi d'angle avec le
CENTROTEC mandrin, le mandrin de perçage BF-
XS 8, BF-XS 10 ou dans la broche.
Porte-outil dans la broche de la perceuse
Afin d'alléger et de raccourcir la longueur de la ma-
chine, les embouts peuvent être montés directe-
ment dans le logement six pans creux de la broche
de la perceuse [9-1].
