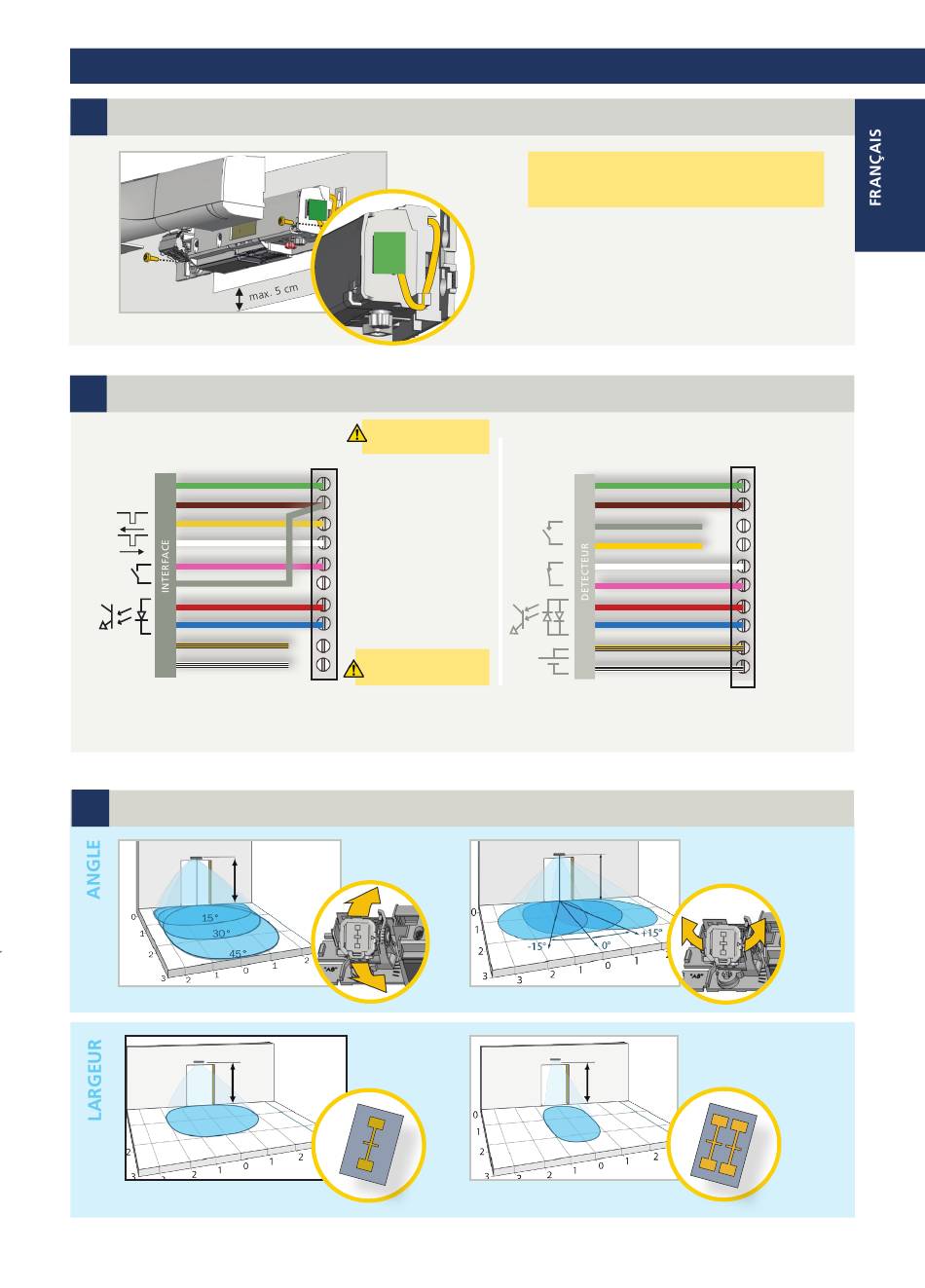

PAS024AMR: GUIDE D'INSTALLATION
1
MONTAGE
2
CÂBLAGE
AVEC INTERFACE
VERT
+
BRUN
-
JAUNE
**
BLANC
ROSE
GRIS
ROUGE
**
BLEU
YE/BK +
WH/BK -
* Position des sorties quand le détecteur est opérationnel.
** Pour être conforme à la EN 16005 et la DIN 18650, ces fils doivent être connectés à la sortie test de l'opérateur.
*** Source de courant pour issues de secours
Assurez vous que le manchon vert soit orienté du côté du connecteur.
3
CHAMP D'IMPULSION D'OUVERTURE - RADAR
2,2 m
15° à 45°, 30° par défaut
2,2 m
4 m x 2 m (large)
Assurez-vous que les manchons
noirs soient placés du côté du
contrôleur!
Contrôleur
+
ALIMENTATION
-
Impulsion interne surveillée
Impulsion interne
Impulsion de présence
Impulsion de présence (0 V)
Impulsion de présence surveillée
(24V)
Impulsion de présence surveillée
(0 V)
Opérateur sans surveillance:
connectez le fil rouge et le fil
bleu à l'alimentation
taille de champ : 9
immunité: 2
-15° à 15°, 0° par défaut
taille de champ : 9
immunité: 2
2 m x 2,5 m (étroit)
La taille du champ de détection dépend de la hauteur de montage du détecteur.
Dans les issues de secours, toute la largeur de la porte doit être couverte.
IMPORTANT!
Le paramètre de la sortie radar doit être réglé sur la
valeur «sortie courant» (valeur usine).
SANS INTERFACE
VERT
+
BRUN
-
*
GRIS
JAUNE
BLANC
*
ROSE
**
ROUGE
BLEU
YE/BK +
***
WH/BK -
taille de champ : 9
immunité: 2
2,2 m
taille de champ : 9
immunité: 2
2,2 m
Contrôleur
ALIMENTATION
ENTRÉE
D'OUVERTURE
ENTRÉE
DE SECURISATION
SORTIE DE TEST
ENTRÉE D'OUVERTURE
POUR ISSUES DE
SECOURS
3
