7.4

Le mode "EXTENSION DE GRAVE"

7.4.1

Description

Dans le mode ''EXTENSION DE GRAVE' les enceintes 8XTi et SB18i sont connectées au même contrôleur amplifié
LA4 / LA4X, réduisant ainsi le nombre d'unités requises.
La bande passante du système est étendue à 32 Hz.
La proportion recommandée est de deux enceintes 8XTi pour une enceinte SB18i.

7.4.2 Raccordement des enceintes 8XTi et SB18i au LA4 / LA4X

Les enceintes 8XTi et SB18i sont raccordées aux canaux d'amplification du LA4 / LA4X de la manière suivante :
maximum deux 8XTi en parallèle ou un SB18i par canal de sortie. Un seul contrôleur amplifié LA4 / LA4X peut ainsi
piloter jusqu'à 4 enceintes 8XTi et 2 enceintes SB18i (voir Figure 6).
!
Ce mode requiert la création d'un preset custom.
Référez-vous au manuel utilisateur LA4 ou LA4X et au Tutoriel LA NETWORK MANAGER
pour des instructions précises.
IMPORTANT
Note : Les ressources du système sont optimisées pour deux ou quatre 8XTi et deux SB18i par LA4 / LA4X.
Note : Cette figure représente un schéma de câblage et non une configuration d'installation.

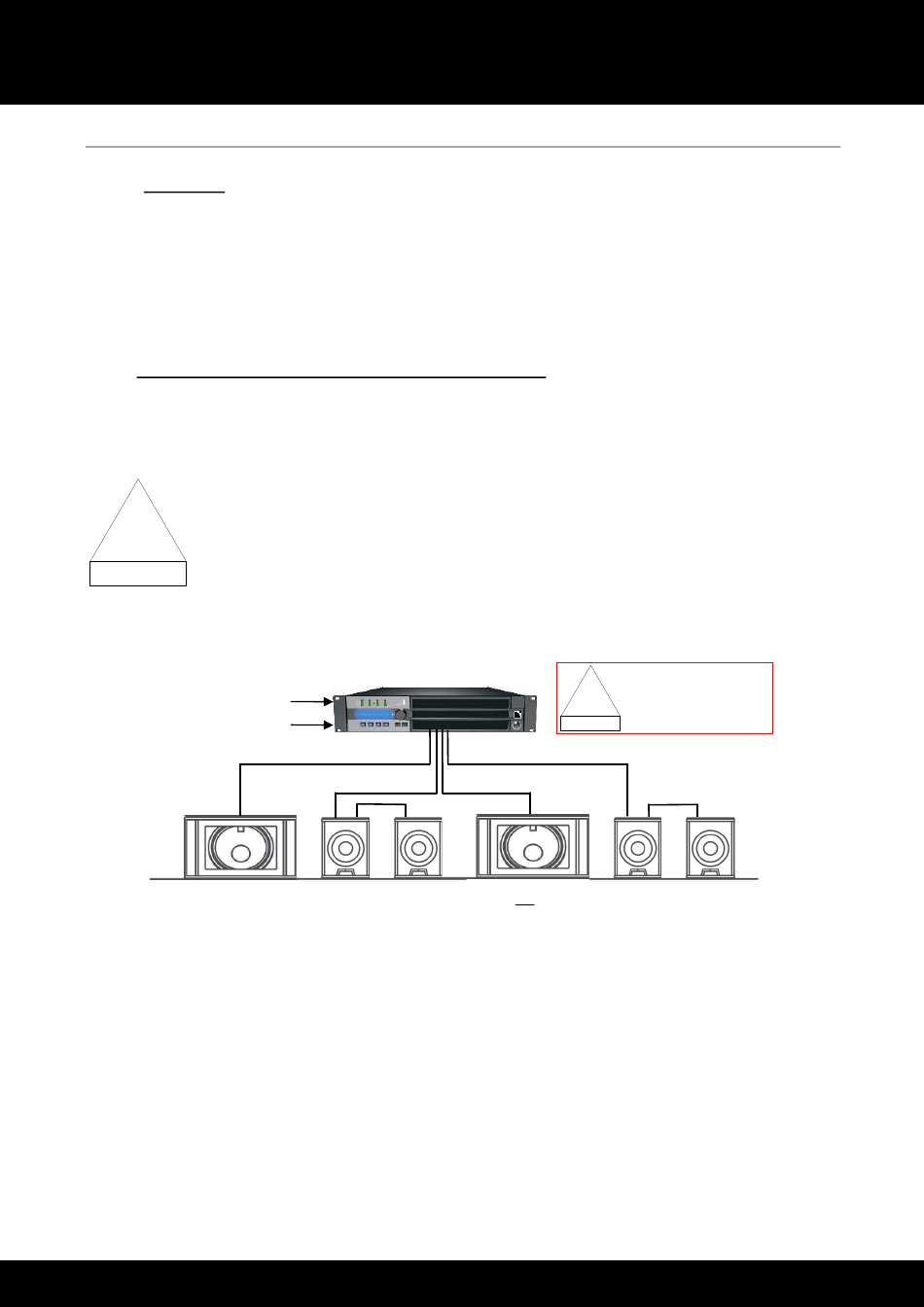

Figure 6 : Quatre 8XTi et deux SB18i connectées à un contrôleur amplifié LA4 / LA4X
8XTI_UM_ML_1-1
IN A
IN B
w w w . l - a c o u s t i c s . c o m
!
Cette figure est un schéma
de câblage et non une
configuration d'installation.
IMPORTANT
