VERSION 1.4
7.2.3

Le mode "EXTENSION DE GRAVE"

7.2.3.1

Description

Dans le mode ''EXTENSION DE GRAVE'' les enceintes 12XT PASSIVES sont connectées au même contrôleur amplifié
LA4 / LA4X, réduisant ainsi le nombre d'unités requises.
La bande passante du système est étendue à 32 Hz.
La proportion recommandée est d'une enceinte 12XT PASSIVE pour une enceinte SB18.
7.2.3.2

Raccordement des enceintes 12XT PASSIVES et SB18 au LA4 / LA4X

Les enceintes 12XT PASSIVES et SB18 sont raccordées aux canaux d'amplification du LA4 / LA4X de la manière
suivante :
les canaux 1 et 3 sont dédiés aux deux enceintes SB18, les canaux 2 et 4 aux deux enceintes 12XT PASSIVES. Un seul
contrôleur amplifié LA4 / LA4X peut ainsi piloter jusqu'à 2 enceintes 12XT PASSIVES et 2 enceintes SB18 (voir Figure
8).
!
Raccorder au maximum une enceinte SB18 par canal du LA4 / LA4X.
IMPORTANT
Note : Les ressources du système sont optimisées pour deux12XT PASSIVES et deux SB18 par LA4 / LA4X.
Note : Cette figure représente un schéma de câblage et non une configuration d'installation.

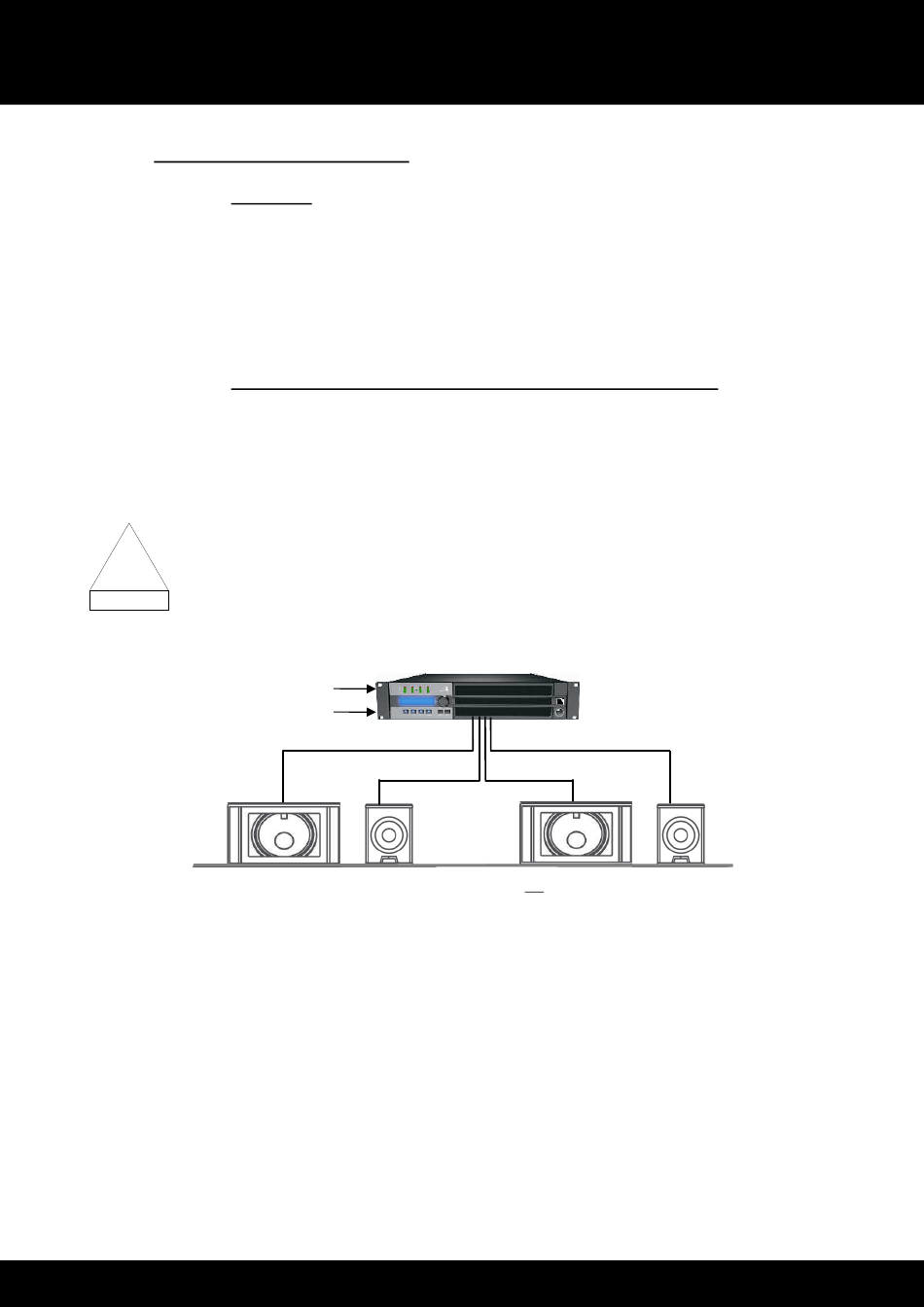

Figure 8 : Deux enceintes 12XT PASSIVES et deux SB18 raccordées au contrôleur LA4 / LA4X
12XT_UM_ML_1-4
ALE
ALE
ALE
IN A
IN B
OUT 1 (IN A)
OUT 2 (IN A)
w w w . l - a c o u s t i c s . c o m
OUT 4 (IN B)
OUT 3 (IN B)
16 fr
16
16
16
