5.
É
QUILIBRAGE DES DÉBITS D
Étapes préliminaires à l'équilibrage de l'appareil :
Sceller tous les conduits du réseau avec du ruban adhésif pour conduit. Fermer toutes les
portes et fenêtres. Faire cesser le fonctionnement de tous les dispositifs d'évacuation tels
que : hotte de cuisinière, ventilateur(s) de salle de bains et sécheuse. Vous assurer que les
volets d'équilibrage soient complètement ouverts (F et G dans l'illustration ci-dessous).

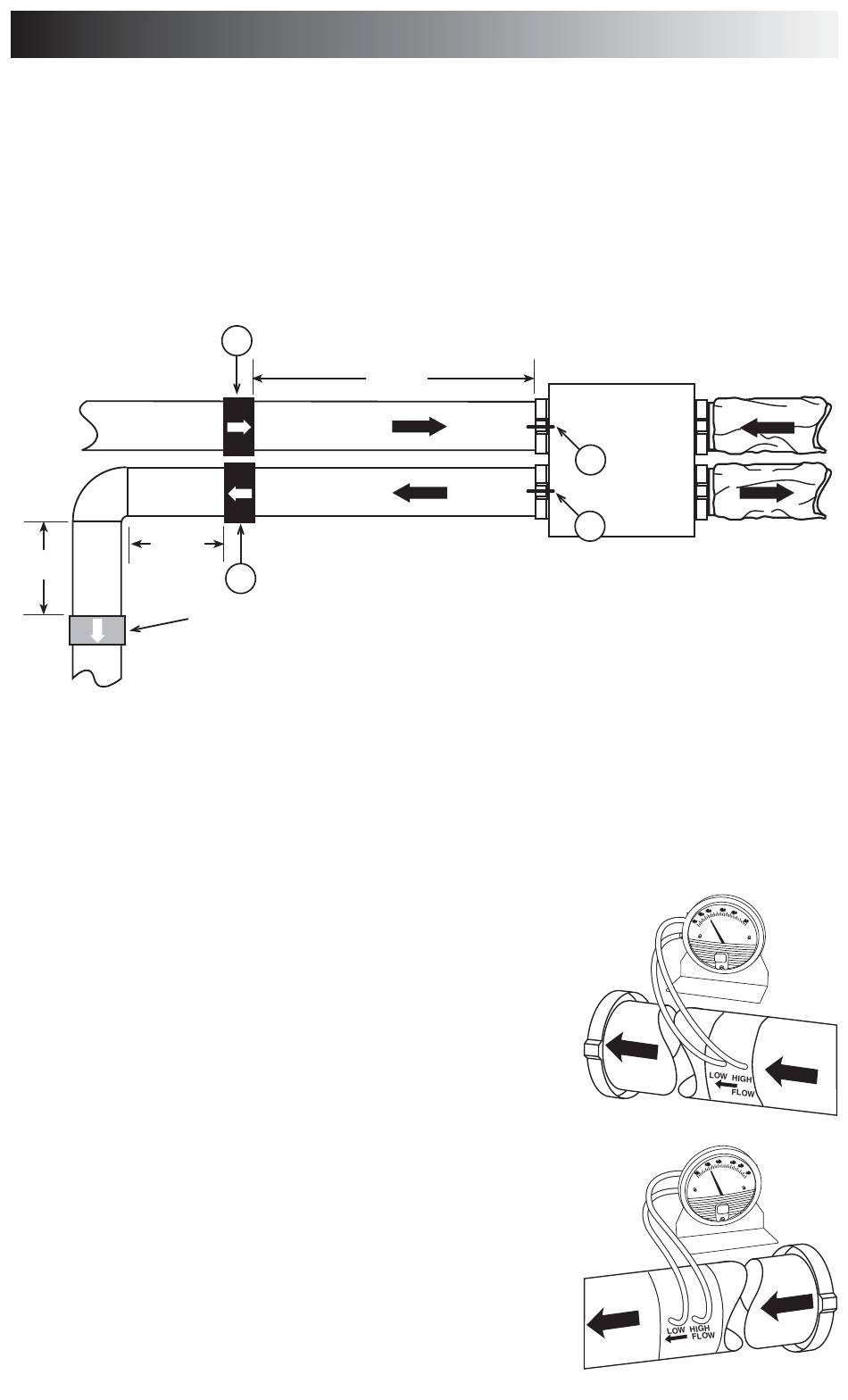

Installer les deux débitmètres selon l'illustration ci-dessous :
• Sur le conduit d'évacuation d'air vicié (site de la première mesure, A).
• Sur le conduit de distribution d'air frais (site de la deuxième mesure, B).
• À au moins 36 po) de l'appareil; à au moins 12 po avant ou après un coude de 90° et à au
moins 12 po d'une grille.
12 po
12 po
VP0018F
Installation des débitmètres :
Insérez les débitmètres dans les conduits en leur emplacement. S'assurer que les flèches
pointent en direction du débit d'air. À l'aide de ruban adhésif, fixer temporairement en place
les débitmètres.
Procédure d'équilibrage :
1. Régler le ventilateur de la fournaise en vitesse maximale.
2. Installer le manomètre sur une surface nivelée et le régler à zéro.
3. Relier les tubes du manomètre au débitmètre aux prises de
pression du flux d'air vicié en l'emplacement A (voir la figure
ci-dessus). Vous assurer de relier les tubes aux raccords
high/low correspondants. Si l'aiguille du manomètre tombe
sous zéro, inverser les branchements.
NOTE : Il est préférable de commencer par la mesure du
débit d'air vicié parce qu'il y a généralement plus de
restrictions avec l'air vicié qu'avec l'air frais.
Placer le manomètre en position droite et au niveau.
Noter la mesure.
4. Déplacer les tubes du manomètre aux prises de pression
du flux d'air frais (voir B la figure ci-dessus) et noter la
mesure. Ajuster le volet d'équilibrage d'air frais F jusqu'à ce
que la lecture à B soit environ la même que celle de A.
Si la mesure à B est plus basse que celle de A, ajuster
le volet d'équilibrage d'air vicié G afin que les débits d'air
soient identiques.
A
B
OU
'
(
AIR
36 po
11
)
SUITE
G
F
VP0003
VP0004
