Tableau 3- 1 Marche à suivre pour le montage
Etape
3.6 Mise à la terre et protection contre les surtensions
Régime de neutre
Ne mettez pas la RTU à la terre par la borne de mise à la terre X10.
Au lieu de cela, mettez le boîtier de protection à la terre par la connexion prévue à cet effet.
Mettez le boîtier à la terre avec une liaison d'une résistance max. de 1 ohm entre le boîtier
de protection et la terre. Voir à propos de la mise à la terre l'annexe Boîtier de protection
(Page 239).
RTU3030C
Instructions de service, 07/2016, C79000-G8977-C382-03
Exécution

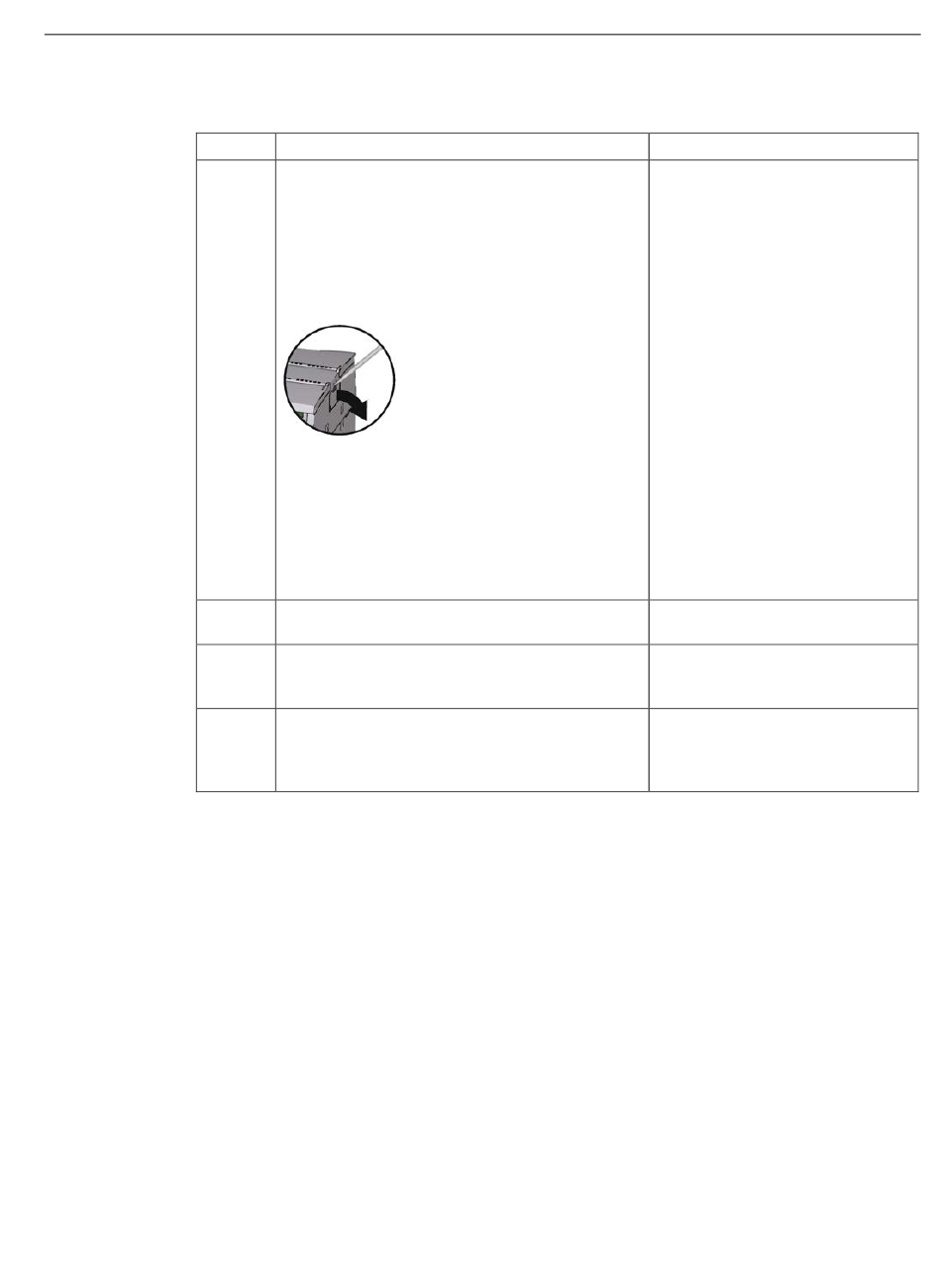

1 Retirez les couvercles du côté gauche de la RTU
et, si vous utilisez deux blocs-batteries, ceux sur le
côté gauche du premier bloc-batterie :
1. Introduisez la pointe d'un tournevis dans la
fente au-dessus du couvercle.
2. Faites levier avec précaution pour dégager le
couvercle de son logement.
3. Sur chaque bloc-batterie utilisé, enfichez le
connecteur intermédiaire mâle à 12 points four-
ni sur le connecteur femelle droit.
Nota :
Ne posez à ce moment là pas encore de piles
dans les blocs-batteries. Voir chapitre Mise en
service et démarrage de la RTU (Page 60).
2 Fixez le rail symétrique sur le boîtier de protection.
3 Accrochez la RTU (et le cas échéant également les
blocs-batteries à gauche de la RTU) au rail DIN
symétrique.
4 Emboîtez les blocs-batteries (à gauche) et la RTU
(à droite) avec précaution jusqu'à ce que les con-
tacts latéraux entre RTU et bloc-batterie ne soient
plus visibles.
Connexion, montage et mise en service
3.6 Mise à la terre et protection contre les surtensions
Notes et explications
Recommandation : Rangez les
couvercles pour un usage ultérieur
dans un endroit sûr.
Utilisez un rail symétrique DIN de 35
mm.
