Am einfachsten ist es, die Heizung liegend auf die Installation vorzu-
bereiten.
So installieren Sie die Heizung:
2.
Entfernen Sie die Abdeckung des Wasserbehälters und legen Sie
die Heizung so auf den Boden, dass die Vorderseite nach oben
zeigt (siehe Abbildung 9).
3.
Drehen Sie die Schrauben heraus und entfernen Sie die Abdeck-
ung (siehe Abbildung 9).

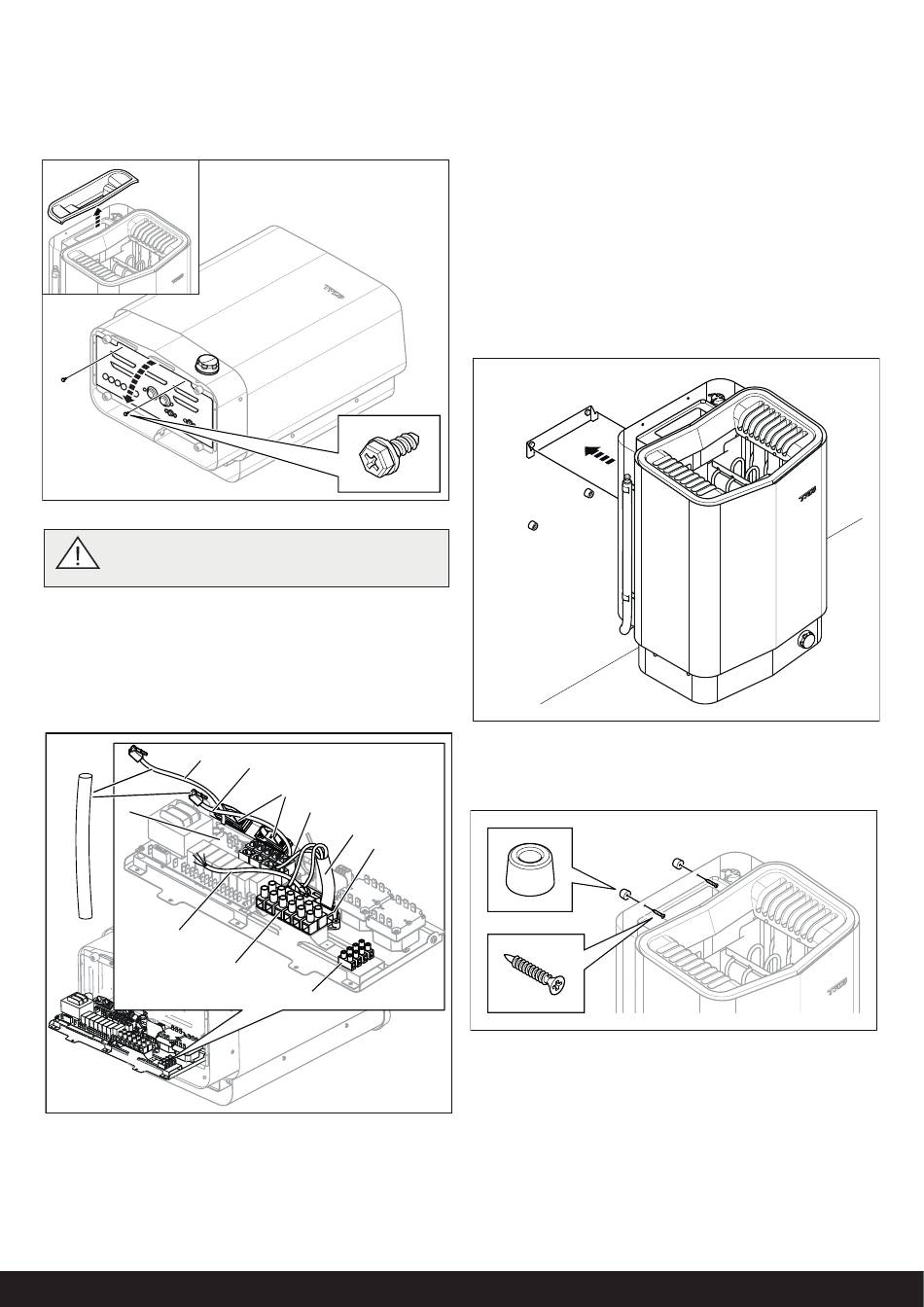

Abbildung 9: Abnehmen/Anbringen der Abdeckung
WARNUNG! Prüfen Sie stets, ob die Heizung an
die richtige Netz-/Phasenspannung angeschlos-
sen ist.
Schließen Sie die Heizung mit einer für ortsfeste Anlagen zuge-
lassenen Standardverkabelung an (Fk oder EKK).
Alle Einzeldrähte (Fk) müssen in Kabelführungen (VP) gegen die
Heizung geschützt sein.
4.
Verbinden Sie das Elektrokabel (1) mit der Klemme (2) (siehe
Abbildung 10), wie im Schaltplan gezeigt (siehe Anschlussdi-
agramm/Schaltplan auf Seite 23).
6
11
5
7
Abbildung 10: Leiterplatte
1.
Elektrokabel
2.
Anschlussklemme für Elekt-
rokabel
3.
Kabeltülle (6 Stck.)
4.
Bedienpanelkabel
5.
Modularkontakte zum Ansch-
ließen des Bedienpanels, der
Sensoren etc.
4
9
3
1
10
2
8
6.
Sensorkabel
7.
Lichtkabel (sofern relevant)
8.
Anschlussklemme für Licht
(sofern relevant)
9.
Zugentlastung zwischen Kabel
und Modularkontakten (2
Stck.)
10. Zugentlastung für Elektrokabel
11. Schutzschlauch für RJ10-Ka-
bel
5.
Führen Sie die Kabel für das Bedienpanel und den Tempera-
turfühler durch die Kabeltüllen (3). Verbinden Sie das Kabel
des Bedienpanels (4) mit einem der vier RS485-Kontakte
(Positionen 6-9) (siehe Abbildung 10), wie im Schaltplan
gezeigt (siehe Anschlussdiagramm/Schaltplan).
6.
Combi Pure: Verbinden Sie das Sensorkabel (6) mit dem
NTC-Kontakt auf der Leiterplatte (Position 1) (5), wie im
Schaltplan gezeigt (siehe Anschlussdiagramm/Schaltplan auf
Seite 23).
Combi Elite: Verbinden Sie das Kabel des Feuchtigkeits-
und Temperaturfühlers (6) mit einem der vier RS485-Kontakte
(Positionen 6-9) (5), wie im Schaltplan gezeigt (siehe Ansch-
lussdiagramm/Schaltplan auf Seite 23).
7.
Verbinden Sie das Lichtkabel (sofern relevant) (7), (siehe
Abbildung 10) mit der Klemme (8), wie im Schaltplan in Abbil-
dung 17 gezeigt.
8.
Montieren Sie die Abdeckung und ziehen Sie die Schrauben
fest (siehe Abbildung 9).
9.
Hängen Sie die Heizung an der Halterung auf (siehe Abbil-
dung 11).
Abbildung 11: Hängen Sie die Heizung auf.
10. Befestigen Sie Abstandhalter zwischen Heizung und Wand
(damit die Heizung nicht herausgehoben werden kann) (sie-
he Abbildung 12).
Abb. 12: Abstandhalter befestigen
21
