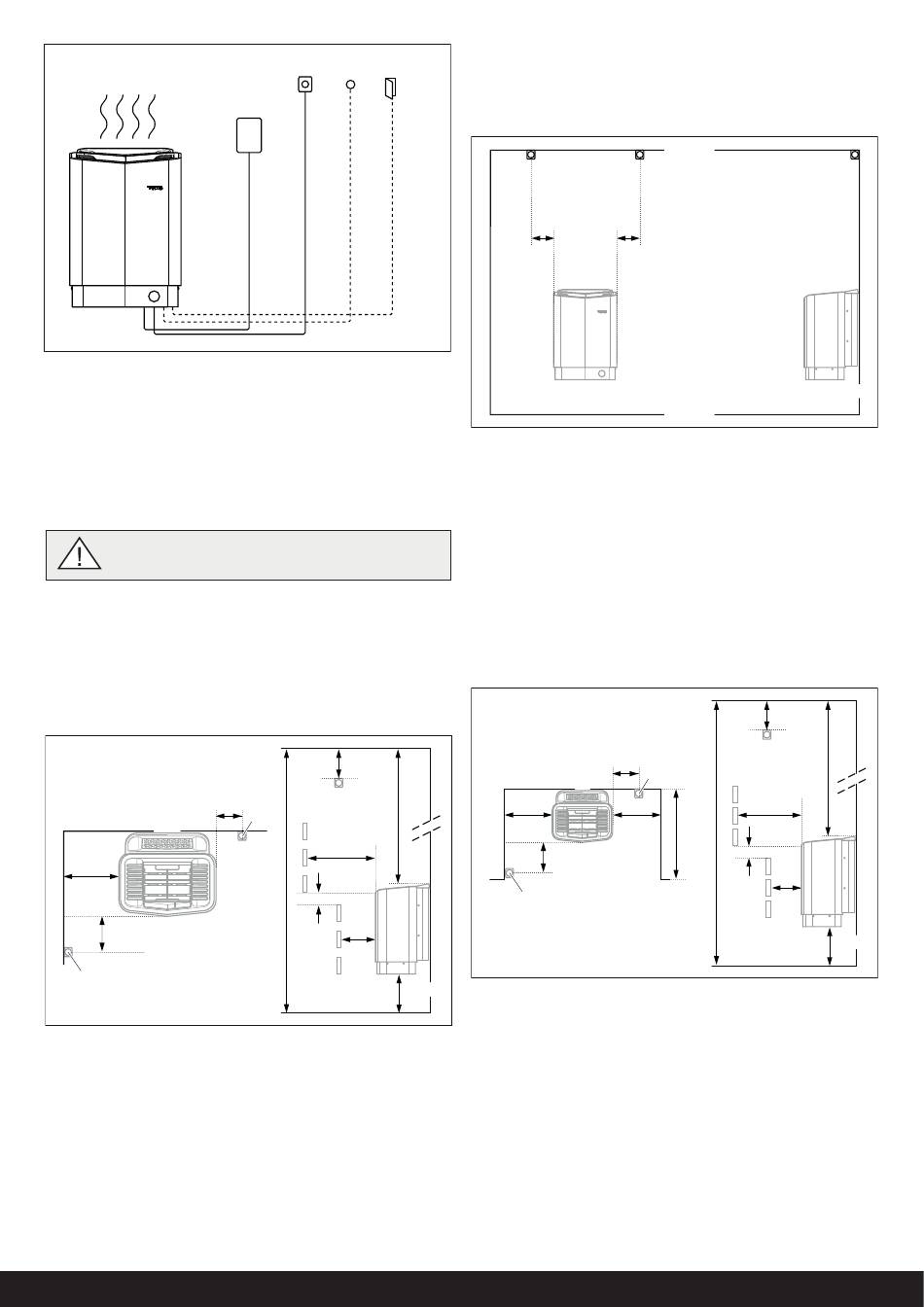

Abbildung 2: Installationsdiagramm
1. Saunaheizung
2. Bedienpanel
3. Sensor
4. Externer Ein/Aus-Schalter (optional, Funktion erfordert Tür-
kontakt)
5. Türkontakt (optional)
Positionierung der Heizung - normale Installation
GEFAHR! Pro Saunakabine darf nicht mehr als
eine Heizung installiert werden.
Positionieren Sie die Saunaheizung:
• an derselben Wand wie die Tür (oder an der Seitenwand, wenn
der Abstand zur Türwand sehr klein ist). Die Heizung kann auch
in einer Nische platziert werden (siehe Abbildung 5).
• Positionieren Sie die Heizung in sicherem Abstand zum Boden,
zu den Seitenwänden und zu Innenrauminstallationen (siehe
Abbildung 3).
Positionieren Sie den Sensor, wie im Bild gezeigt (siehe Abbildung 3).
1
4
3
Abbildung 3: Positionierung der Heizung - normale Installation
1. Mindestabstand zur Seitenwand: 110 mm
2. Sensorposition Variante 1: 300 mm Abstand zur Heizung
3. Sensor
4. Sensorposition Variante 2: 300 mm Abstand zur Vorderseite
der Heizung
5. Sensorposition: 150 mm Abstand zur Decke
6. Mindestabstand zur Decke: 1030 mm
7. Mindestabstand zu Innenrauminstallationen: 100 mm
8. Mindestdeckenhöhe: 1900 mm
9. Mindestabstand: 20 mm
10. Mindestabstand zu Innenrauminstallationen: 30 mm
11. Abstand zum Boden: 100-270 mm (mit Füßen: 100 mm)
3
4 5
2
5
2
3
6
7
8
10
9
11
Wenn die Wand, an der der Fühler installiert werden soll, aus
einem sehr wärmeabsorbierenden Material (Beton, Ziegel etc.)
oder aus gehärtetem Glas besteht, kann der Fühler in dem in
Abbildung 4 gezeigten Abstand zur Heizung installiert werden.
1 1
Abbildung 4: Sensorinstallation an der Decke auf der Mittellinie
der Heizung von vorn und von der Seite gesehen.
1. 300 mm
Positionierung der Heizung - Nischeninstallation
So positionieren Sie die Heizung in einer Nische:
1. Positionieren Sie die Heizung in sicherem Abstand zum
Boden, zu den Seitenwänden und zu Innenrauminstallationen
(siehe Abbildung 5).
2. Positionieren Sie den Sensor, wie im Bild gezeigt (siehe
Abbildung 5).
2
1 1
5
3
Abbildung 5: Positionierung der Heizung - Nischeninstallation
1. Mindestabstand zur Seitenwand: 110 mm
2. Sensorposition Variante 1: 300 mm Abstand zur Heizung
3. Sensor
4. max. 1000 mm
5. Sensorposition Variante 2: 300 mm Abstand zur Vorderseite
der Heizung
6. Sensorposition: 150 mm Abstand zur Decke
7. Mindestabstand zur Decke: 1030 mm
8. Mindestabstand zu Innenrauminstallationen: 100 mm
9. Mindestdeckenhöhe: 1900 mm
10. Mindestabstand: 20 mm
11. Mindestabstand zu Innenrauminstallationen: 30 mm
12. Abstand zum Boden: 100-270 mm (mit Füßen: 100 mm)
6
3 7
8
4 9
11
10
12
