Esquema Eléctrico - dirna Bergstrom Bycool COMPACT1.4 Instructions De Montage

COMPACT 1.4
ES
Precaución de no invertir las polaridades al conectar el equipo a la batería. Si esto sucediera, la
placa de mandos no se enciende y el equipo no funciona.
Soplador
centrífugo
Az Azul
N Negro
R Rojo
V Verde
B Blanco
A Amarillo
Na Naranja
M Marrón
Módulo
electrónico
2º Compresor
¡AVISO IMPORTANTE!
Control
electrónico
Batería
2 Compresor
14

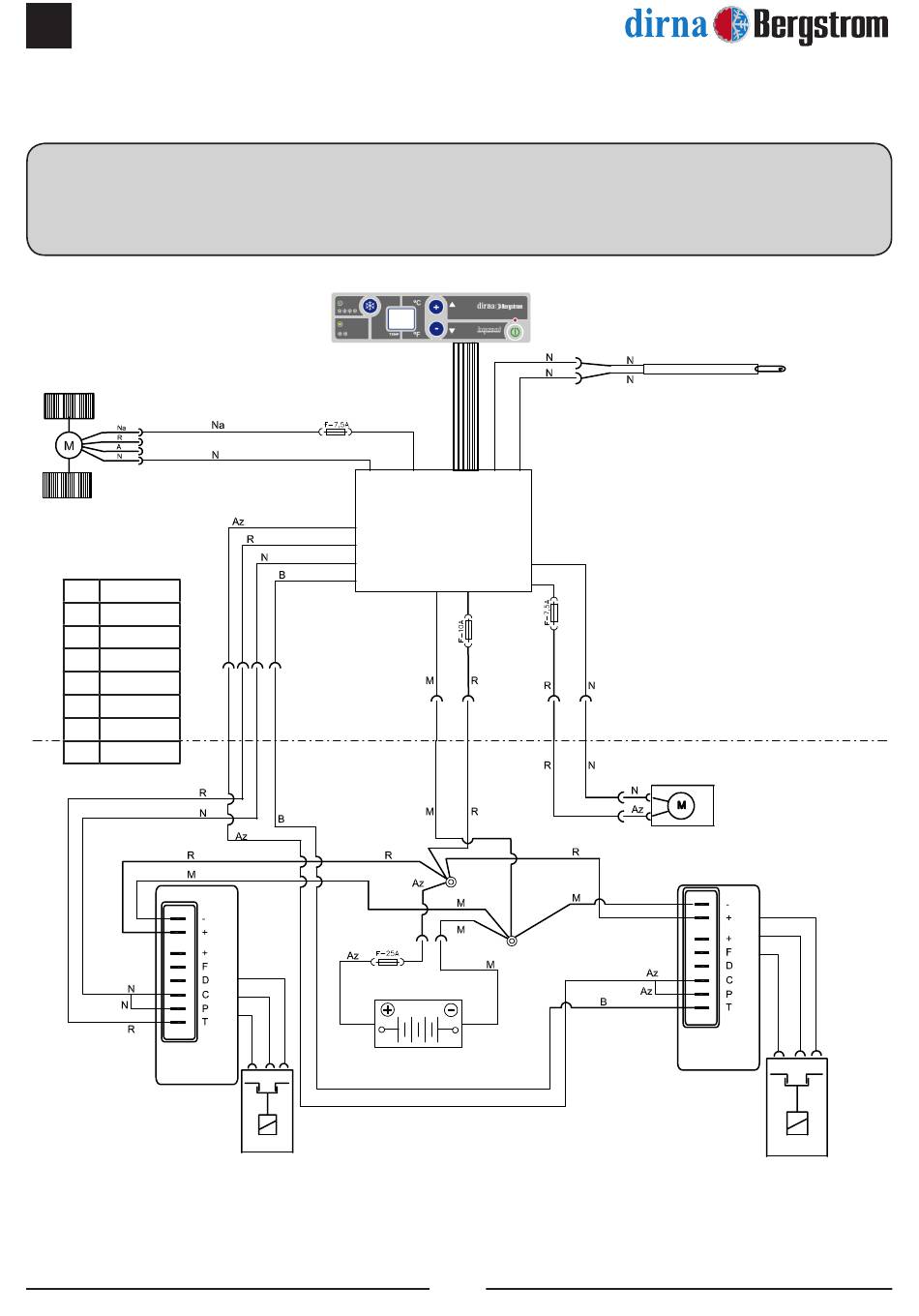

Esquema eléctrico
Sensor
aire de retorno
Ventilador del
condensador
Módulo
electrónico
1º Compresor
1 Compresor
®
