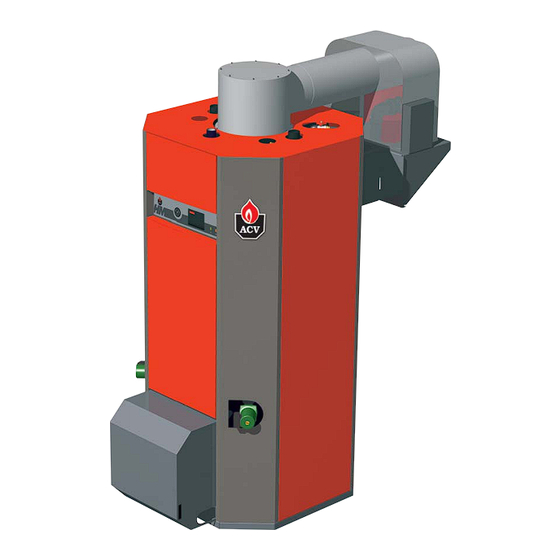

ACV HeatMaster 201 Instructions De Montage Et D'installation
Masquer les pouces
Voir aussi pour HeatMaster 201:
Manuels Connexes pour ACV HeatMaster 201
Sommaire des Matières pour ACV HeatMaster 201

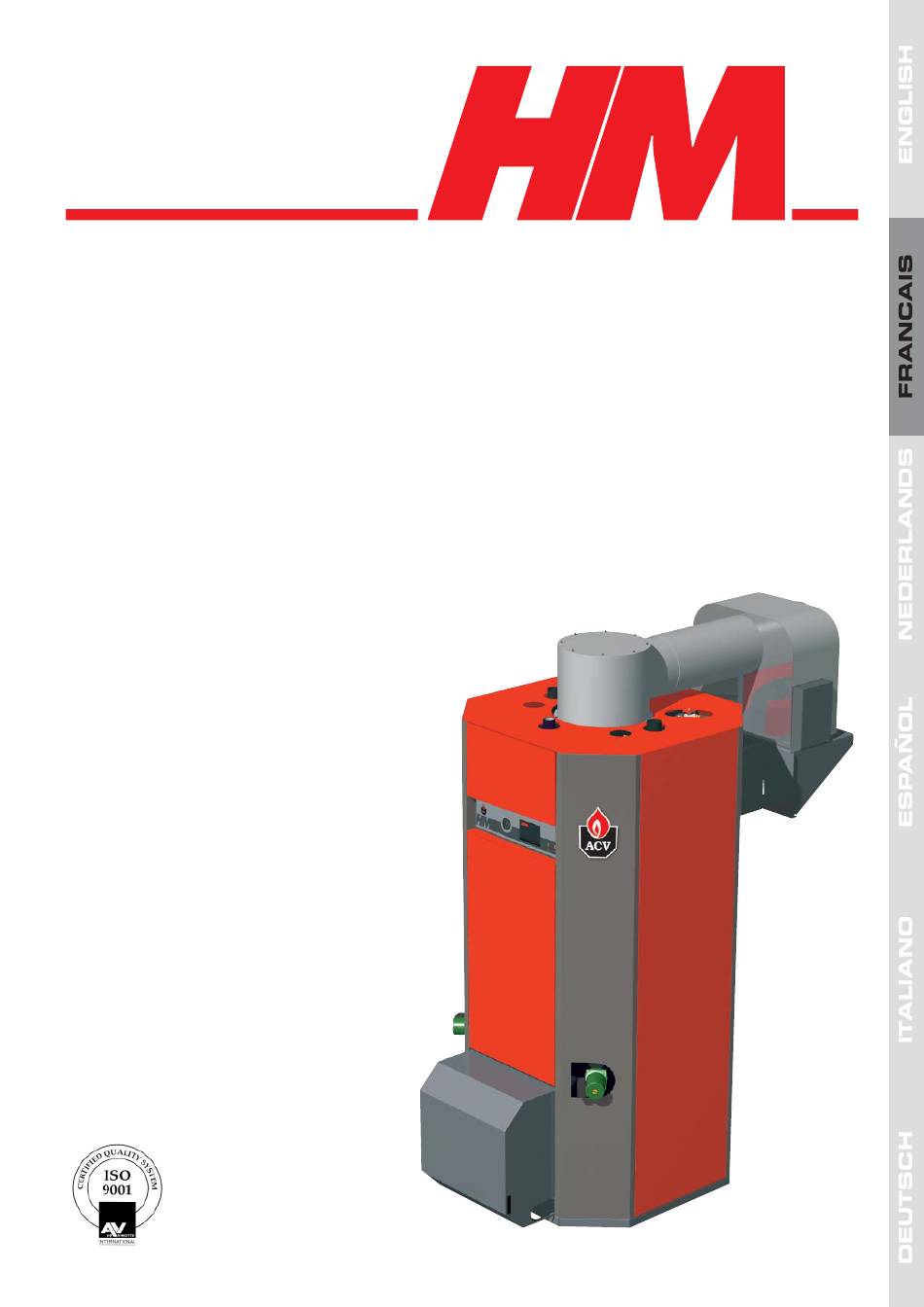

- Page 1 HeatMaster ® Instructions de montage et d’installation HeatMaster 201 Booster ® HeatMaster 200N (Gaz) Booster ® FR • 1 664Y2900.C...
-
Page 2: Table Des Matières
Instruction essentielle pour un fonctionnement correct de l’installation. • En cas d’anomalie, veuillez contacter votre installateur. • Malgré les normes de qualité strictes qu’impose ACV à ses appareils pendant la production, le contrôle et le transport, Instruction essentielle pour la sécurité des il est possible que des pannes surviennent. -
Page 3: Colisage
Colis 6 : Kit Booster, comprenant le Booster, son support avec ses attaches de fixation sur le corps HeatMaster, les tuyauteries et accessoires hydrauliques du circuit chauffage et de la boucle de charge. Colis 7 : Brûleur avec isolation et joint (uniquement HeatMaster 201). CARACTÉRISTIQUES TECHNIQUES Mode chauffage HeatMaster ®... -
Page 4: Raccordement Électrique
RACCORDEMENT ÉLECTRIQUE ® HeatMaster 201: numèro de série > à 1000 Sonde de départ (14) Y/Gr - Mettre en place la sonde NTC6 sur la tuyauterie de départ chauffage. - Raccorder la sonde entre les bornes 15 et 16. Y/Gr Pompe chauffage (16) Il faut impérativement connecter la pompe chauffage via la module AM3-11, à... - Page 5 RACCORDEMENT ÉLECTRIQUE ® HeatMaster 201: numèro de série < à 1000 Sonde de départ (14) Y/Gr - Mettre en place la sonde NTC6 sur la tuyauterie de départ chauffage. - Raccorder la sonde entre les bornes 15 et 16. Y/Gr Pompe chauffage (16) Il faut impérativement connecter la pompe chauffage via la module AM3-11, à...
-
Page 6: Heatmaster 200N
® Base de relais et relais inverseur HeatMaster 200N en option. Les numéros de bornes se rapportent au tableau de ACV code: commande du HeatMaster ® 200N 54428195 : base de relais 54428220 : relais inverseur - Connecter les bornes 9 et 10 à la bobine du relais inverseur (18). -
Page 7: Montage Du Kit Booster
MONTAGE DU KIT BOOSTER 5. Sur les deux connexions "chauffage" du HeatMaster, monter 2 raccords trois pièces (M-M). 1. Remplacer les bouchon situées sur les connections des vases d’expansion (côté arrière droit) par des mamelons réduits 6. Monter un coude 90° sur le manchon 3/4"... - Page 8 MONTAGE DU KIT BOOSTER 9. - Placer l’élément latéral arrière droit de la jaquette. 13. Monter le second tube 2" - Raccorder le tube supérieur du circuit de charge du Booster. sur le manchon sans trop le visser. 10. Monter le coude 90° sur le manchon inférieur du Booster.
- Page 9 MONTAGE DU KIT BOOSTER 17. A l'aide du manchon à filet 20. Visser les 6 goujons sur la gauche - droit, ajuster la collerette et placer ensuite hauteur pour rejoindre les le joint d'étancheité de la deux parties du raccord réduction cheminée.
- Page 10 MONTAGE DU KIT BOOSTER 24. Raccordement hydraulique chauffage. M5 [19] T° [14] M6 [20] M2 [16] 25. Raccordement électrique de la pompe de charge du Booster (M5) comme décrit aux pages 4 - 5 et 6. 26. Mise en route et vérifications de l'installation suivant la notice HeatMaster 200N / 201.
