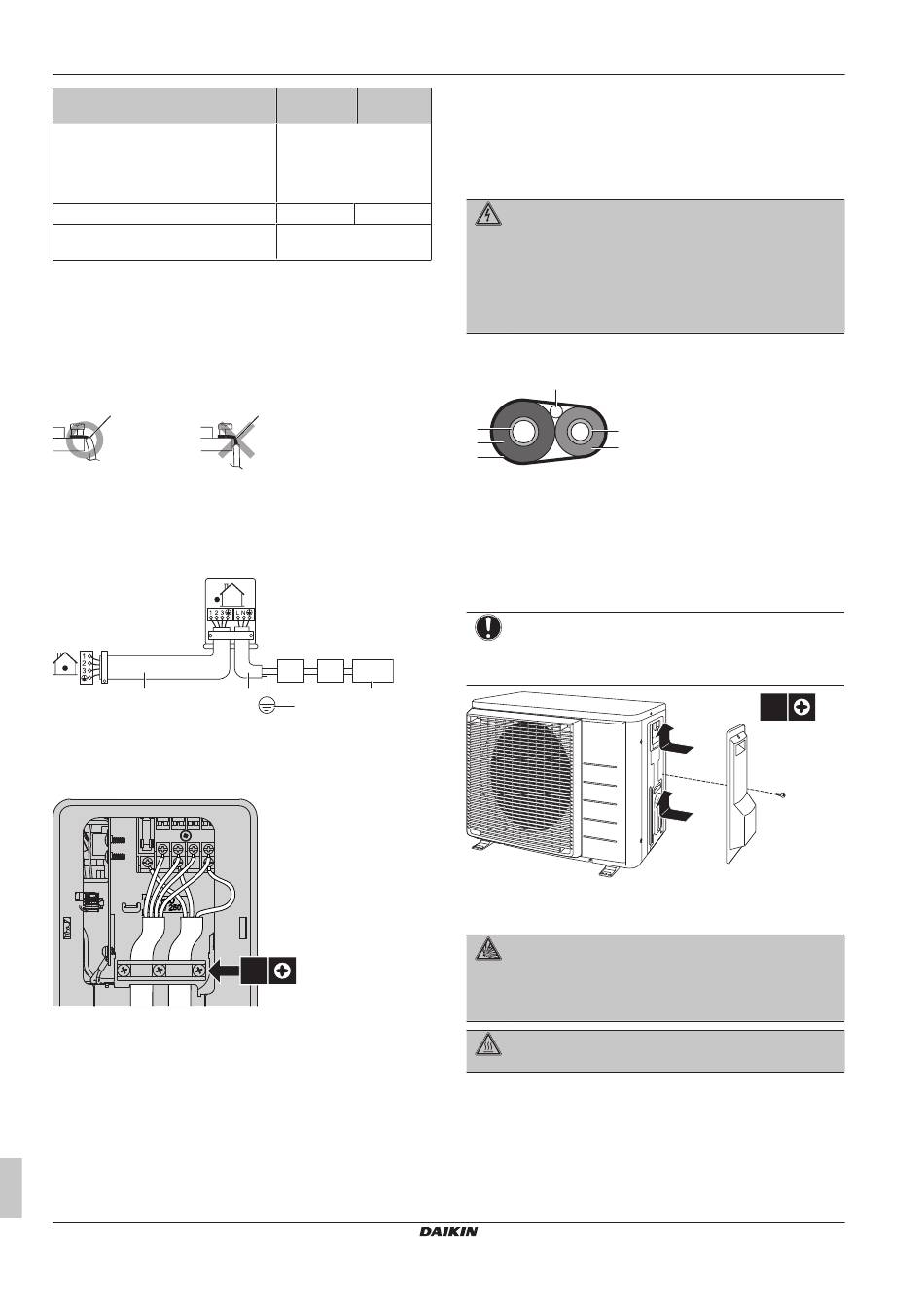

6 Installation
Composant
Câblage d'interconnexion
(intérieur↔extérieur)
Disjoncteur recommandé
Disjoncteur de fuite à la terre
6.7.5 Raccordement du câblage électrique sur
l'unité extérieure
1 Retirez le couvercle
"6.2.2 Ouverture de l'unité extérieure" à la
2 Dénudez les fils (20 mm).
a
a Dénudez l'extrémité du fil jusqu'à ce point.
b Le fait de trop dénuder le fil peut entraîner des décharges
électriques ou des fuites.
3 Ouvrez l'attache.
4 Raccordez le câble d'interconnexion et l'alimentation électrique
comme suit:
a
a Câble d'interconnexion
b Câble d'alimentation
c Disjoncteur
d Disjoncteur de fuite à la terre
e Alimentation électrique
f Terre
5 Serrez bien les vis des bornes. Nous recommandons d'utiliser
un tournevis cruciforme.
Guide de référence installateur
20
Classe 20 Classe
25+35
Câble à 4 conducteurs
2 2
1,5 mm ~2,5 mm et
applicable pour 220~240 V
H05RN-F (60245 IEC 57)
10 A 13 A
DOIVENT se conformer à
la législation en vigueur
d'entretien. Reportez-vous
page 12.
b
50 Hz
c d
220-240 V
b e
f
3×
6.8 Finalisation de l'installation de
l'unité extérieure
6.8.1 Finalisation de l'installation de l'unité
extérieure
DANGER: RISQUE D'ÉLECTROCUTION
▪ Assurez-vous que le système est correctement mis à la
terre.
▪ Coupez l'alimentation électrique avant de procéder à
l'entretien.
▪ Installez le couvercle de service avant de mettre l'unité
sous tension.
à
1 Isolez et installez la tuyauterie de réfrigérant et le câble
d'interconnexion comme suit:
c
a
b
f
a Tuyau de gaz
b Isolation du tuyau de gaz
c Câble d'interconnexion
d Tuyau de liquide
e Isolation du tuyau de liquide
f Ruban de finition
2 Installez le couvercle d'entretien.
6.8.2 Fermeture de l'unité extérieure
REMARQUE
Lors de la fermeture du couvercle de l'unité extérieure,
veillez à ce que le couple de serrage ne dépasse PAS
1,3 N•m.
6.9

A propos du compresseur

DANGER: RISQUE D'EXPLOSION
▪ Utilisez un coupe-tube pour retirer le compresseur.
▪ N'utilisez PAS de chalumeau.
▪ N'utilisez que des réfrigérants et lubrifiants approuvés.
DANGER: RISQUE DE BRÛLURE
NE touchez PAS le compresseur avec les mains nues.
ARXM25~35N2V1B9 + RXM20~35N2V1B9 + RXJ20~35M3V1B +
d
e
1×
1
2
1
RXA20~35A3V1B
Série Split R32
4P518023-5D – 2019.04
