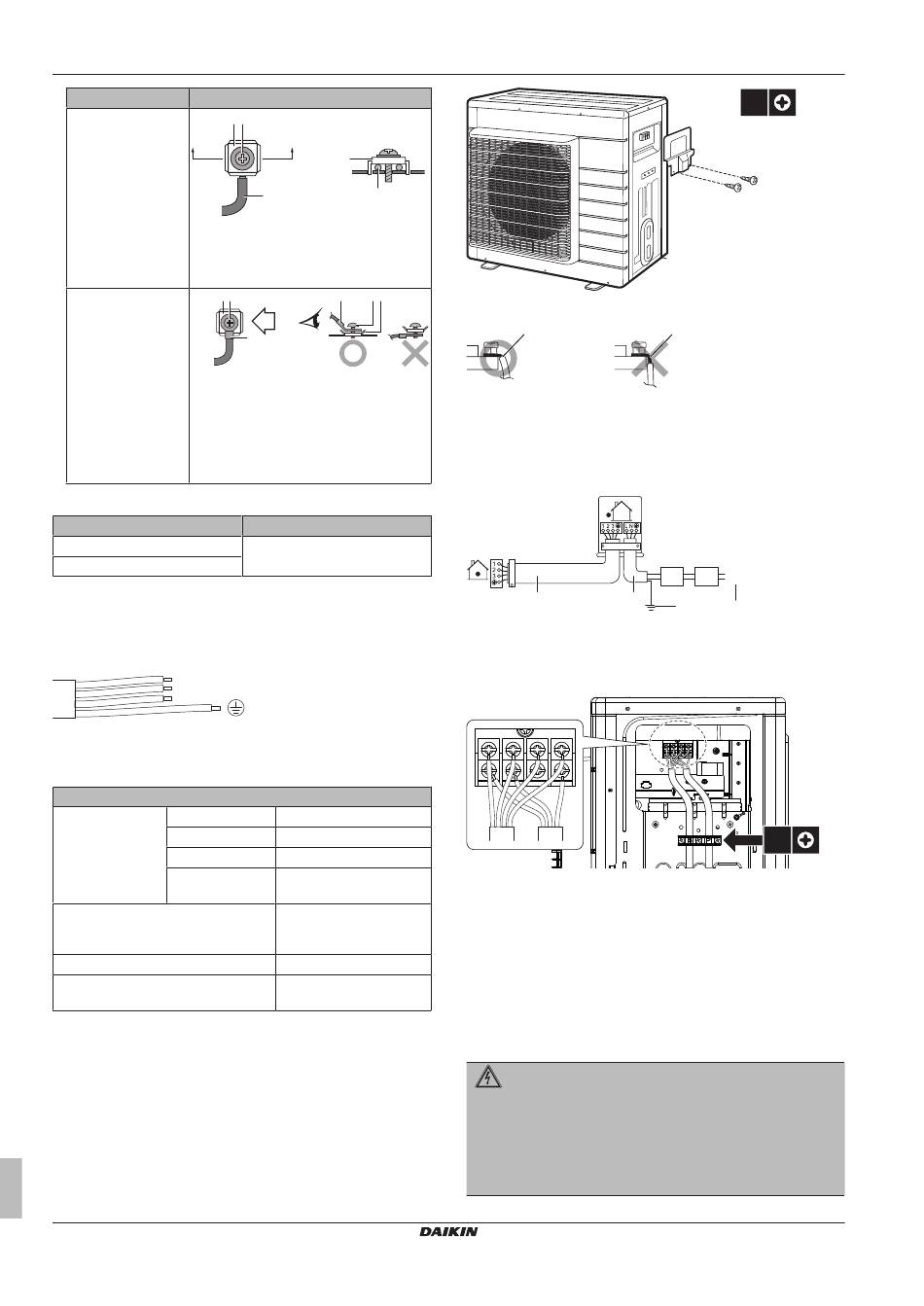

6 Installation
Type de fil
Fil à un conducteur
A
a Fil à un conducteur en spirale
b Vis
c Rondelle plate
c b
Fil à conducteur
toronné avec borne à
sertissure ronde
a Borne
b Vis
c Rondelle plate
O Autorisé
X NON autorisé
Couples de serrage
Elément
M4 (X1M)
M4 (terre)
▪ Si des câbles à simple conducteur sont utilisés, veillez à recourber
l'extrémité du fil. Un mauvais travail peut provoquer de la chaleur
ou un incendie.
▪ Le câble de masse entre la réduction des tractions et la borne doit
être plus long que les autres fils.
1-3
6.7.4 Spécifications des composants de
câblage standard
Composant
Câble Tension
d'alimentation
Phase
Fréquence
Taille des câbles
Câblage d'interconnexion
(intérieur↔extérieur)
Fusible de remplacement recommandé
Disjoncteur de fuite à la terre
6.7.5 Raccordement du câblage électrique sur
l'unité extérieure
1 Retirez le couvercle
"6.2.2 Ouverture de l'unité extérieure" à la
2 Retirez le couvercle du coffret électrique.
Guide de référence installateur
20
Méthode d'installation
c b
AA´
A´
c
a a
a b c
B
B
a
Couple de serrage (N•m)
1,2~1,3
220~240 V
1~
50 Hz
DOIVENT se conformer à
la législation en vigueur
Câble à 4 conducteurs
≥1,5 mm² et applicable
pour le 220~240 V
13 A
DOIVENT se conformer à
la législation en vigueur
d'entretien. Reportez-vous
page 12.
3 Dénudez les fils (20 mm).
a
a Dénudez l'extrémité du fil jusqu'à ce point.
b Le fait de trop dénuder le fil peut entraîner des décharges
électriques ou des fuites.
4 Ouvrez l'attache.
5 Raccordez le câble d'interconnexion et l'alimentation électrique
comme suit:
a
a Câble d'interconnexion
b Câble d'alimentation
c Fusible à fournir
d Disjoncteur de fuite à la terre
e Alimentation
f Terre
6 Serrez bien les vis des bornes. Nous recommandons d'utiliser
un tournevis cruciforme.
7 Installez le couvercle du coffret électrique.
6.8 Finalisation de l'installation de
l'unité extérieure
6.8.1 Finalisation de l'installation de l'unité
extérieure
DANGER: RISQUE D'ÉLECTROCUTION
à
▪ Assurez-vous que le système est correctement mis à la
terre.
▪ Coupez l'alimentation électrique avant de procéder à
l'entretien.
▪ Installez le couvercle du coffret électrique avant
d'allumer l'alimentation électrique.
2×
b
c d
50Hz
220-240V
b
f e
3×
RXA42+50A2V1B
Série Split R32
4P518023-2 – 2017.11
