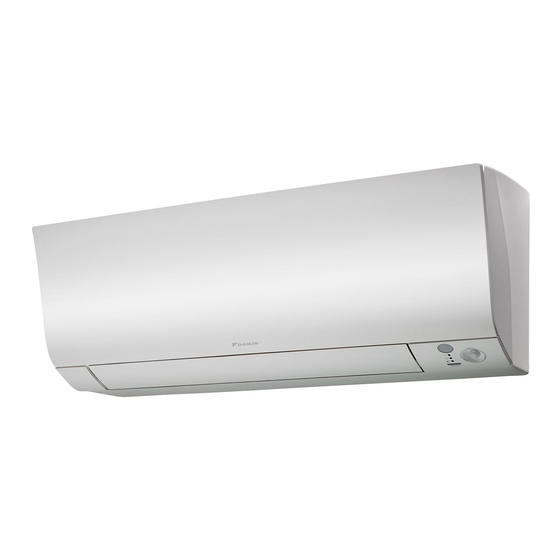

Daikin R32 Split Série Manuel D'installation
Masquer les pouces
Voir aussi pour R32 Split Série:
- Guide de référence installateur (88 pages) ,
- Manuel d'installation (68 pages) ,
- Manuel d'installation, d'utilisation et d'entretien (56 pages)
Manuels Connexes pour Daikin R32 Split Série
Sommaire des Matières pour Daikin R32 Split Série
- Page 1 DAIKIN ROOM AIR CONDITIONER MANUEL D'INSTALLATION R32 Split Series MODÈLES CTXM15M2V1B FTXM60M2V1B FTXM20M2V1B FTXM71M2V1B FTXM25M2V1B ATXM20M2V1B FTXM35M2V1B ATXM25M2V1B FTXM42M2V1B ATXM35M2V1B FTXM50M2V1B ATXM50M2V1B...
- Page 2 3P394245-14F...
- Page 3 3P394245-15F...
- Page 4 Précautions de sécurité Lisez attentivement les consignes du Cet appareil est rempli de R32. présent manuel avant d'utiliser l'unité. • Les précautions décrites ci-dessous sont classées sous AVERTISSEMENT et ATTENTION. Toutes deux contiennent des renseignements importants liés à la sécurité. Veillez à bien respecter toutes les précautions. •...
- Page 5 Précautions de sécurité ATTENTION • N'installer le climatiseur dans aucun endroit présentant le danger de fuites de gaz inflammable. Dans le cas d'une fuite de gaz, l'accumulation de gaz à proximité du climatiseur peut provoquer un incendie. • Seul le personnel qualifié peut manipuler, remplir, purger et mettre au rebut l'huile réfrigérante. •...
- Page 6 Préparation avant installation Retrait et installation du panneau avant • Méthode de retrait 1) Placez vos doigts dans les encoches situées sur l'unité principale (une sur le côté droit et une sur le côté gauche) et ouvrez le panneau avant jusqu'à ce qu'il s'arrête. 2) Continuez à...
- Page 7 Catégories 50/60/71: Streamer Support de la télécommande Vis de fixation pour le support de la télécommande (à fournir: M3 × 20L) AVERTISSEMENT • Utilisez uniquement des pièces en option Daikin approuvées pour ce modèle. Français...
- Page 8 Installation de l'unité intérieure Installation de la plaque de montage • La plaque de montage doit être installée sur un mur qui supporte le poids de l'unité intérieure. 1) Sécurisez temporairement la plaque de montage sur le mur, vérifiez que le panneau est bien à niveau et marquez les endroits à...
- Page 9 Installation de l'unité intérieure Installation de l'unité intérieure • Si les tuyaux de 1) Découpez le réfrigérant sont couvercle à partir de courbés ou l'intérieur de la grille polymérisés, avant, à l'aide d'une n'oubliez pas scie à chantourner. les précautions Appliquez la lame de suivantes.
- Page 10 Installation de l'unité intérieure 3-2. Tuyauterie latérale gauche, arrière gauche et inférieure gauche Remplacement du bouchon d'évacuation et du flexible d'évacuation • Remplacement sur le côté gauche Position de fixation du flexible d'évacuation 1) Retirez la vis de fixation de l'isolation située * Le flexible d'évacuation se situe à...
- Page 11 Installation de l'unité intérieure Schéma de câblage Pour les pièces appliquées et la numérotation, reportez-vous à l'autocollant du schéma de câblage fourni avec l'unité. Les pièces sont numérotées par ordre croissant et les numéros sont représentés dans la vue d'ensemble ci-dessous par le symbole "*" dans la référence. CONNEXION TERRE DE PROTECTION (VIS) CONNECTEUR...
- Page 12 Installation de l'unité intérieure Câblage 1) Dénudez l'extrémité des fils (15 mm). 2) Faites correspondre la couleur des fils avec les numéros de borne des borniers des unités intérieure et extérieure, puis vissez fermement les câbles à la borne correspondante. 3) Raccordez les câbles de mise à...
- Page 13 Installation de l'unité intérieure Adaptateur sans fil (option) Préparation du fil pour la connexion de l'adaptateur WLAN Catégories 15/20/25/35/42 Catégories 50/60/71 Retirez le ruban Enlevez le connecteur Coupez le fermoir du manchon de protection • Pour la connexion du fil à l'adaptateur WLAN - reportez-vous au manuel d'installation du kit en option WLAN. Catégories 15, 20, 25, 35, 42 Installation: •...
- Page 14 Travaux sur la tuyauterie de réfrigérant Évasement de l'extrémité du tuyau (Coupez à angle droit.) Retirez les bavures. 1) Coupez l'extrémité du tuyau avec un coupe-tube. Évasement Réglez exactement à l'endroit indiqué ci-dessous. 2) Retirez les bavures en orientant la surface de coupe vers le bas de manière à...
- Page 15 Travaux sur la tuyauterie de réfrigérant 2-2. Sélection du cuivre et des matériaux d'isolation Câble d'interconnexion à la chaleur Tuyau de gaz Tuyau de liquide • Respectez les consignes suivantes lors de l'utilisation de raccords et de tuyaux en cuivre disponibles dans le commerce: 1) Matériel d'isolation: mousse en polyéthylène Taux de transfert de la chaleur: 0,041 à...
- Page 16 Essai de fonctionnement et test Éléments à vérifier Éléments à vérifier Symptôme Vérifier Les unités intérieure et extérieure sont correctement installées Chute, vibrations, bruits sur des bases solides. Absence de fuites de gaz réfrigérant. Rafraîchissement/chauffage incomplet Les tuyaux de gaz et de liquide réfrigérant et la rallonge du flexible Fuites d'eau d'évacuation intérieur disposent d'une isolation thermique.
- Page 20 3P482320-1 2017.02...
