Daikin R32 Split Série Manuel D'installation page 7

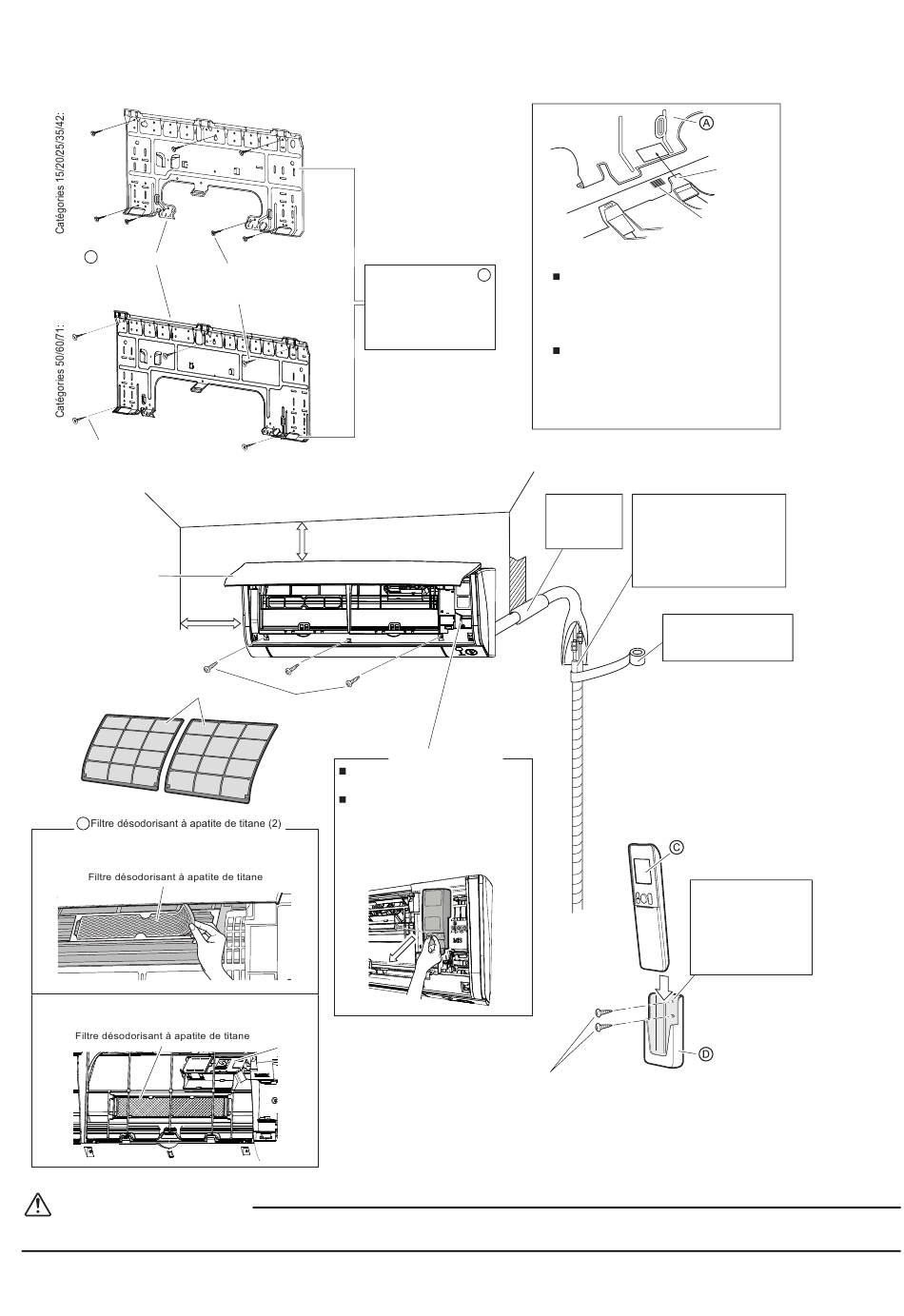

Schémas d'installation de l'unité
intérieure
A
Plaque de montage
Vis de fixation de la
plaque de montage
(à fournir: M4 × 25L)
Panneau avant
À 50 mm du mur
(des deux côtés)
Filtres à air
B
Catégories 15/20/25/35/42:
Catégories 50/60/71:
AVERTISSEMENT
• Utilisez uniquement des pièces en option Daikin approuvées pour ce modèle.
Français
Vis de fixation de la
La plaque de montage
plaque de montage
doit être installée sur
(à fournir: M4 x 25L)
un mur qui doit être
suffisamment solide afin
de supporter le poids de
l'unité.
30 mm ou plus
du plafond
(Uniquement les
catégories
50/60/71)
Vis
(M4 × 16L)
Couvercle de service
Ouverture du couvercle de service
Le couvercle de service est amovible.
Méthode d'ouverture
1) Retirez la vis du couvercle de service.
2) Tirez le couvercle de service
diagonalement vers le bas dans
le sens de la flèche.
3) Tirez vers le bas.
Streamer
Bâti inférieur
Grille avant
A
Fixation de l'unité intérieure
Accrochez les pinces du cadre inférieur
à la plaque de montage.
S'il s'avère difficile d'accrocher les pinces,
démontez la grille avant.
Démontage de l'unité intérieure
Soulevez la zone indiqué (dans la partie
inférieure de la grille avant) pour détacher
les pinces. S'il s'avère difficile de les
décrocher, démontez la grille avant.
Bouchez les Coupez le tuyau d'isolation
trous autour thermique afin d'obtenir une
du tuyau avec longueur adéquate et
du mastic. enveloppez-la avec du ruban,
en vous assurant de l'absence
d'écartement dans la ligne
coupée du tuyau d'isolation.
Vis de fixation pour le support
de la télécommande
(à fournir: M3 × 20L)
Plaque de
montage
Fermoir
Marque
(à l'arrière)
Enroulez le tuyau
d'isolation avec le ruban
de finition de bas en haut.
Télécommande sans fil
Avant de visser le
support de la
télécommande au mur,
assurez-vous que les
signaux de commande
sont reçus correctement
par l'unité intérieure.
Support de la
télécommande
4
