Installation De L'unité Intérieure; Installation De La Plaque De Montage; Points De Rétention Et Dimensions Recommandés Pour La Plaque De Montage; Perçage D'un Trou Dans Le Mur Et Installation Du Tuyau Encastré Dans Le Mur - Daikin R32 Split Série Manuel D'installation

Installation de l'unité intérieure
1.

Installation de la plaque de montage

• La plaque de montage doit être installée sur un mur qui supporte le poids de l'unité intérieure.
1) Sécurisez temporairement la plaque de montage sur le mur, vérifiez que le panneau est bien à niveau et marquez les
endroits à percer sur le mur.
2) Fixez la plaque de montage au mur avec des vis.

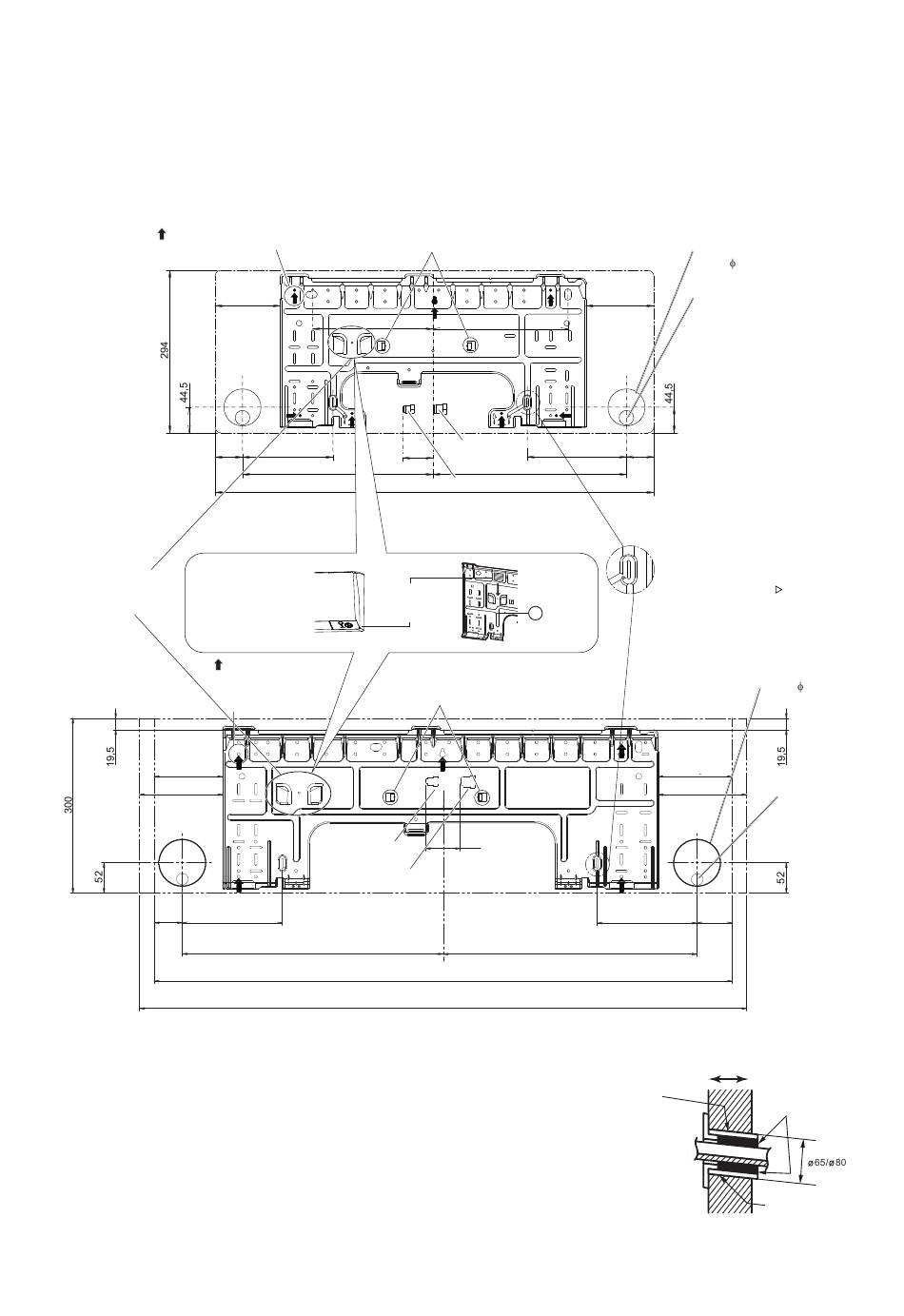

Points de rétention et dimensions recommandés pour la plaque de montage
Points de rétention recommandés pour
la plaque de montage (7 points au total)
Catégories
15/20/25/35/42:
Placez le couvercle du
trou pour la tuyauterie
dans cette poche.
Catégories 50/60/71:
48
2.
Perçage d'un trou dans le mur et installation du tuyau encastré dans le mur
• Pour les murs contenant une structure en métal ou une plaque en métal,
veillez à utiliser un tuyau encastré dans le mur et un couvercle afin
d'empêcher tout risque de chaleur, de décharge électrique ou d'incendie.
• Veillez à boucher les espaces autour des tuyaux avec un produit de
calfeutrage afin d'empêcher les fuites d'eau.
1) Percez un trou de 65 mm traversant le mur et inclinez-le légèrement
vers le bas, vers l'extérieur.
2) Insérez le tuyau dans le trou.
3) Insérez un couvercle dans le tuyau.
4) Après avoir terminé la tuyauterie de réfrigérant, le câblage et la tuyauterie
d'évacuation, bouchez les trous autour du tuyau avec du mastic.
5
137
68 170
337
Le couvercle du trou
pour la tuyauterie retiré
peut être rangé dans
la poche de la plaque
de montage.
Points de rétention
recommandés pour la
plaque de montage
(5 points au total)
117
142
CENTRE DU
TROU DE LA Extrémité du tuyau
TUYAUTERIE:
170 mm VERS
LA GAUCHE
de liquide
Extrémité du tuyau
de gaz
170
447
Placez un niveau à bulle
sur ces languettes.
213 237
A
Extrémité du
50
tuyau de gaz
337
Extrémité du tuyau de liquide
810
Couvercle du
trou pour la
A
tuyauterie retiré
Placez un niveau à bulle
sur ces languettes.
60
(Contour du côté arrière)
990
1040 (Contour du côté avant)
Trou à travers
le mur 65
Position du flexible
137
d'évacuation
170 68
Utilisez un mètre ruban
comme indiqué.
Positionnez l'extrémité
du mètre ruban sur
Plaque de
montage
126,5
151,5
CENTRE DU
TROU DE LA
TUYAUTERIE:
170 mm VERS
LA GAUCHE
A
170 60
435
Intérieur
Tuyau encastré
dans le mur
(à fournir)
Couvercle du
trou dans le mur
(à fournir)
.
Trou à travers
le mur 80
Position
du flexible
d'évacuation
Extérieur
Mastic
Tuyau encastré
dans le mur (à fournir)
Français
