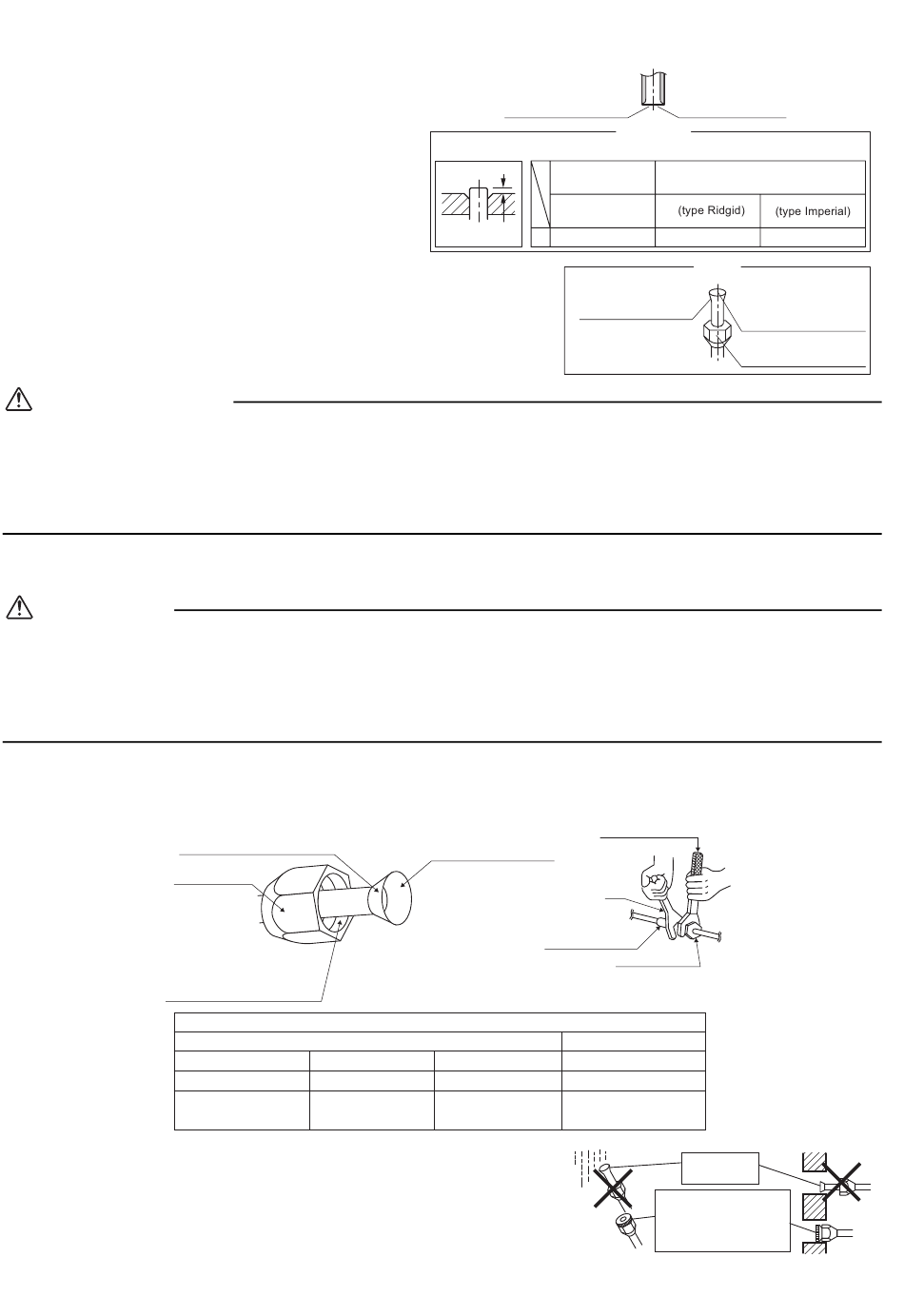

Travaux sur la tuyauterie de réfrigérant
1.
Évasement de l'extrémité du
tuyau
1) Coupez l'extrémité du tuyau avec un coupe-tube.
2) Retirez les bavures en orientant la surface de
coupe vers le bas de manière à ce que les
copeaux ne pénètrent pas dans le tuyau.
3) Placez le raccord conique sur le tuyau.
4) Évasez le tuyau.
5) Vérifiez que l'évasement est correctement
effectué.
AVERTISSEMENT
• N'utilisez pas d'huile minérale sur la partie évasée.
• Empêchez l'huile minérale de pénétrer dans le système car elle réduit la durée de vie des éléments.
• N'utilisez jamais des tuyaux ayant servi pour des installations précédentes. Utilisez uniquement les pièces fournies avec l'unité.
• N'installez jamais de séchoir sur cette unité R32 afin de préserver sa durée de vie.
• Le matériau de séchage peut se dissoudre et endommager le système.
• Un évasement incomplet peut entraîner des fuites de gaz réfrigérant.
2.
Tuyauterie de réfrigérant
ATTENTION
• Utilisez l'écrou évasé fixé à l'unité principale (pour empêcher que le raccord conique ne fissure en raison de la détérioration
due à l'âge).
• Pour empêcher les fuites de gaz, appliquez l'huile réfrigérante uniquement sur la surface interne du raccord. (Utilisez de
l'huile réfrigérante pour R32)
• Utilisez une clé dynamométrique pour serrer les raccords coniques afin d'empêcher qu'ils soient endommagés et d'éviter
les fuites de gaz.
Alignez le centre des deux évasements et serrez manuellement les raccords coniques en faisant 3 ou 4 tours. Serrez-les
ensuite complètement avec une clé dynamométrique.
N'appliquez pas d'huile réfrigérante
sur le raccord conique afin d'éviter
de serrer avec un couple de
serrage excessif.
2-1. Précautions relatives à la manipulation de la
tuyauterie
1) Protégez l'extrémité ouverte du tuyau contre la poussière
et l'humidité.
2) Vous devez plier les tuyaux aussi délicatement que possible.
Utilisez une cintreuse pour plier les tuyaux.
11
N'appliquez pas d'huile
réfrigérante sur la surface externe.
Raccord conique
Couple de serrage du raccord conique
Catégorie 15, 20, 25, 35 Catégorie 42, 50, 60
3/8 pouce 1/2 pouce
32,7-39,9 N • m 49,5-60,3 N • m
(330-407 kgf • cm) (505-615 kgf • cm)
(Coupez à angle droit.)
Réglez exactement à l'endroit indiqué ci-dessous.
A
Poinçon
[Application d'huile]
Appliquez de l'huile
réfrigérante sur la surface
interne de l'évasement.
Côté gaz
Catégorie 71
5/8 pouce
61,8-75,4 N • m
(630-770 kgf • cm)
Retirez les bavures.
Évasement
Outil d'évasement
Outil d'évasement classique
pour R32
À embrayage
A 0-0,5 mm 1,0-1,5 mm
Vérifier
La surface intérieure
de l'évasement doit
être impeccable.
[Serrage]
Clé dynamométrique
Clé
Raccord de tuyaux
Raccord conique
Côté liquide
1/4 pouce
14,2-17,2 N • m
(144-175 kgf • cm)
Veillez à placer
un capuchon.
Pluie
Si aucun capuchon évasé
n'est disponible, recouvrez
l'orifice évasé avec du ruban
adhésif afin d'empêcher la
saleté et l'eau d'entrer.
1,5-2,0 mm
L'extrémité du tuyau doit
être évasée de manière
uniforme, en formant un
cercle parfait.
Veillez à ce que le raccord
conique soit serré.
Mur
