Installation de l'unité intérieure
3.
Installation de l'unité intérieure

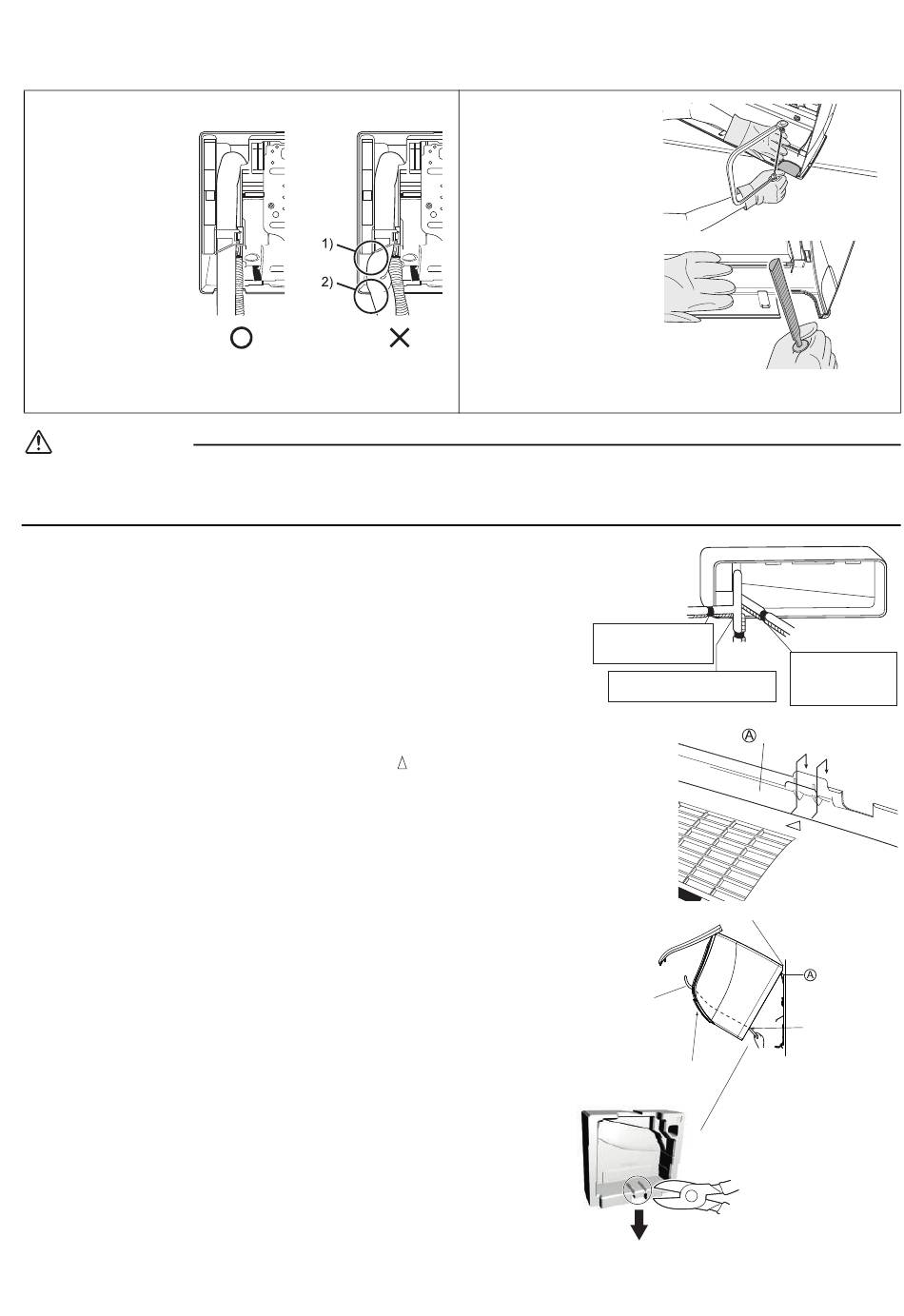

• Si les tuyaux de
réfrigérant sont
courbés ou
polymérisés,
n'oubliez pas
les précautions
suivantes.
Des sons anormaux
peuvent être émis si
l'installation n'est pas
correctement
effectuée.
1) Ne serrez pas les
tuyaux de réfrigérant
sur le bâti inférieur.
2) Ne serrez pas non plus les tuyaux de réfrigérant sur la grille avant.
• Retirez le couvercle de l'orifice du tuyau tel qu'illustré ci-après.
ATTENTION
• Si vous découpez le couvercle de l'orifice du tuyau à l'aide d'une pince, vous risquez d'endommager la grille avant. N'utilisez
pas de pince.
• Portez des gants de protection pour retirer le couvercle.
3-1. Tuyauterie latérale droite, arrière droite et
inférieure droite
1) Fixez le flexible d'évacuation sous les tuyaux de réfrigérant avec
du ruban adhésif en vinyle.
2) Enroulez ensemble les tuyaux de réfrigérant et le flexible
d'évacuation avec du ruban d'isolation.
3) Passez le flexible d'évacuation et les tuyaux de réfrigérant dans le
trou du mur, puis placez l'unité intérieure sur les crochets de la
plaque de montage à l'aide des repères
l'unité.
4) Ouvrez le panneau avant et le couvercle de service.
(Reportez-vous à la section Préparation avant installation).
5) Passez dans le trou le câble reliant les unités, de l'unité
extérieure vers l'unité intérieure. Tirez le câble vers la façade
avant. Pliez les extrémités des câbles attachés vers le haut
afin de faciliter le travail. (Si les extrémités du câble reliant
les unités doivent être dénudés d'abord, rassemblez les
extrémités avec du ruban adhésif.)
6) Appuyez sur le bâti inférieur de l'unité intérieure avec vos
deux mains pour fixer l'unité sur les crochets de la plaque de
montage. Veillez à ce que les câbles ne soient pas pincés sur
les bords de l'unité intérieure.
Français
1) Découpez le
couvercle à partir de
l'intérieur de la grille
avant, à l'aide d'une
scie à chantourner.
Appliquez la lame de
la scie sur l'encoche et
découpez le couvercle
le long de la surface
interne irrégulière.
2) Une fois le couvercle
découpé, limez les
bords. Ébavurez le
long de la partie
découpée à l'aide
d'une lime demi-ronde.
situés au-dessus de
Au moment de retirer
à l'avance les extrémités
du câble reliant les unités,
couvrez les extrémités au
moyen de ruban isolant afin
de faciliter la passage
du câble.
Tuyau latéral droit
Retirez le couvercle de
l'orifice du tuyau ici pour
Tuyau
le tuyau latéral droit.
inférieur droit
Retirez le couvercle de l'orifice du tuyau
ici pour le tuyau inférieur droit.
Plaque de montage
Suspendez ici le crochet de l'unité intérieure.
Guide de fils
En vue de l'utiliser en tant que support
lors de l'installation, découpez la pièce
de l'emballage EPS. (Pour les
catégories 15,20,25,35,42)
Tuyau arrière droit
Liez le tuyau de
réfrigérant et le flexible
de drainage avec
du ruban isolant.
Plaque
de montage
Câble
d'interconnexion
